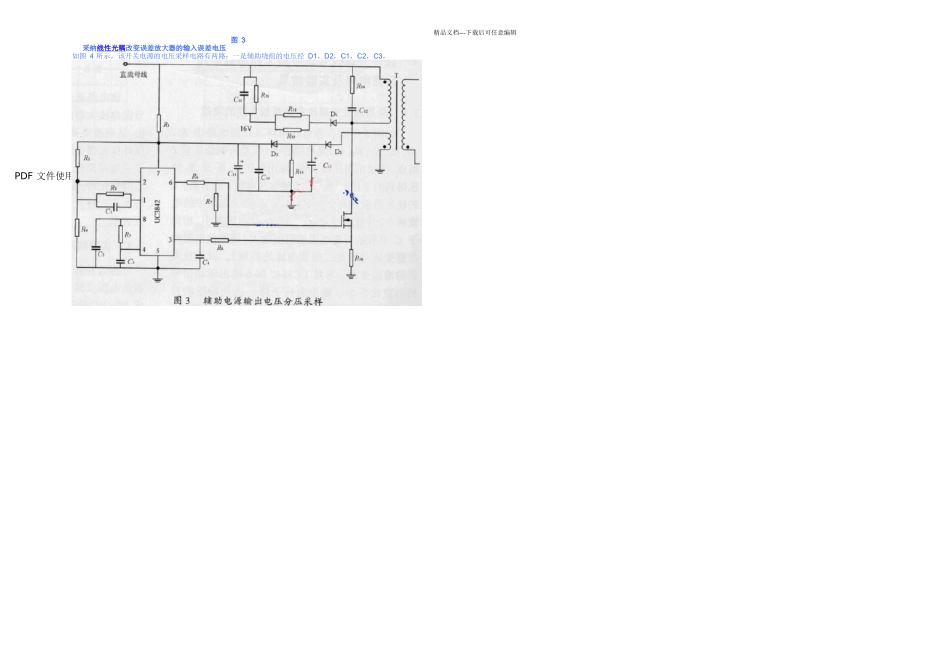

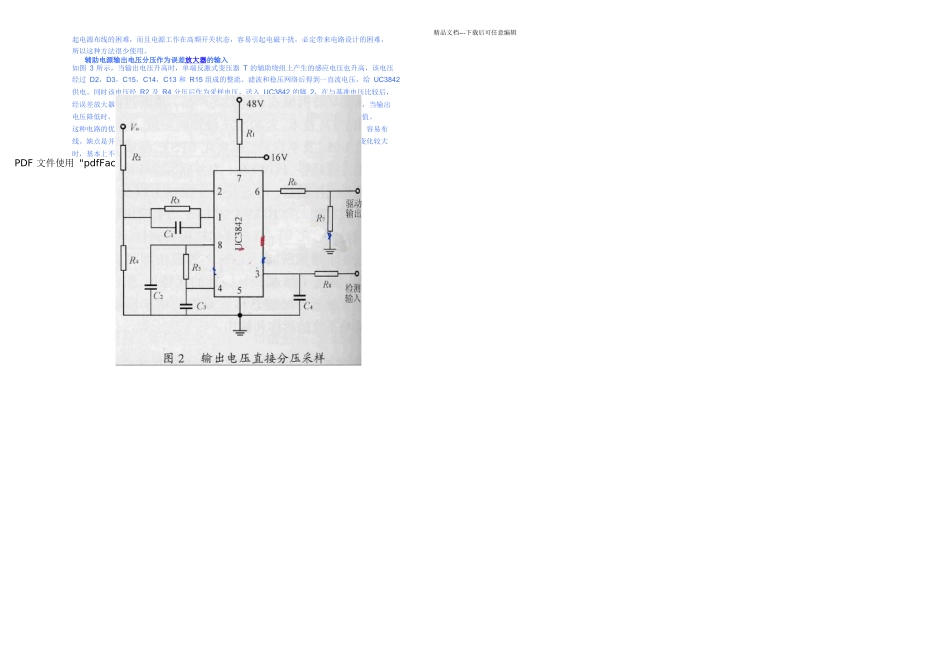

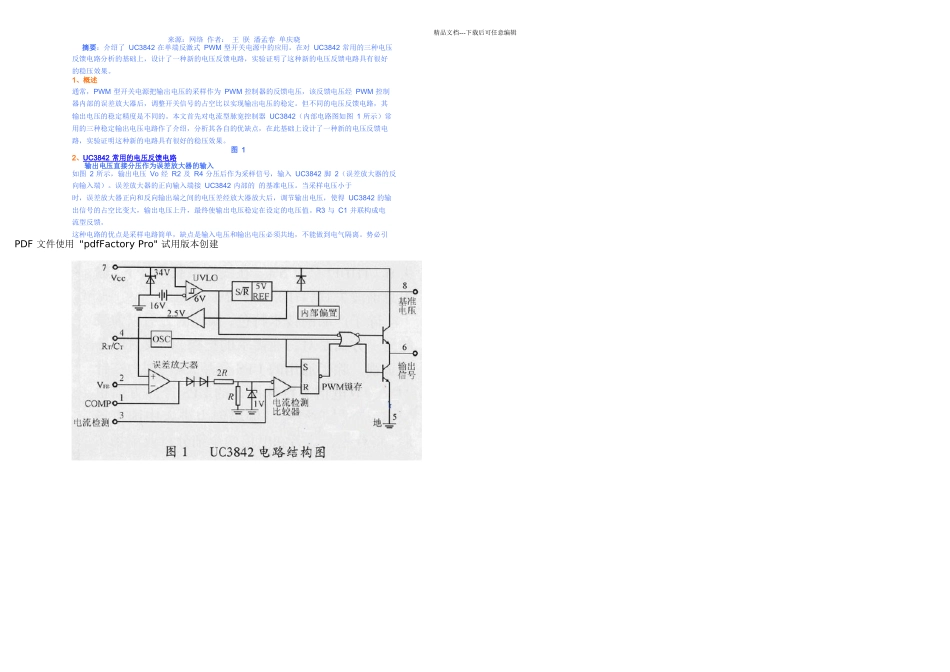

精品文档---下载后可任意编辑来源：网络 作者： 王 朕 潘孟春 单庆晓摘要：介绍了 UC3842 在单端反激式 PWM 型开关电源中的应用。在对 UC3842 常用的三种电压反馈电路分析的基础上，设计了一种新的电压反馈电路，实验证明了这种新的电压反馈电路具有很好的稳压效果。1、概述通常，PWM 型开关电源把输出电压的采样作为 PWM 控制器的反馈电压，该反馈电压经 PWM 控制器内部的误差放大器后，调整开关信号的占空比以实现输出电压的稳定。但不同的电压反馈电路，其输出电压的稳定精度是不同的。本文首先对电流型脉宽控制器 UC3842（内部电路图如图 1 所示）常用的三种稳定输出电压电路作了介绍，分析其各自的优缺点，在此基础上设计了一种新的电压反馈电路，实验证明这种新的电路具有很好的稳压效果。图 12、UC3842 常用的电压反馈电路 输出电压直接分压作为误差放大器的输入如图 2 所示，输出电压 Vo 经 R2 及 R4 分压后作为采样信号，输入 UC3842 脚 2（误差放大器的反向输入端）。误差放大器的正向输入端接 UC3842 内部的 的基准电压。当采样电压小于时，误差放大器正向和反向输出端之间的电压差经放大器放大后，调节输出电压，使得 UC3842 的输出信号的占空比变大，输出电压上升，最终使输出电压稳定在设定的电压值。R3 与 C1 并联构成电流型反馈。这种电路的优点是采样电路简单，缺点是输入电压和输出电压必须共地，不能做到电气隔离。势必引PDF 文件使用 "pdfFactory Pro" 试用版本创建精品文档---下载后可任意编辑起电源布线的困难，而且电源工作在高频开关状态，容易引起电磁干扰，必定带来电路设计的困难，所以这种方法很少使用。 辅助电源输出电压分压作为误差放大器的输入如图 3 所示，当输出电压升高时，单端反激式变压器 T 的辅助绕组上产生的感应电压也升高，该电压经过 D2，D3，C15，C14，C13 和 R15 组成的整流、滤波和稳压网络后得到一直流电压，给 UC3842供电。同时该电压经 R2 及 R4 分压后作为采样电压，送入 UC3842 的脚 2，在与基准电压比较后，经误差放大器放大，使脚 6 输出脉冲的占空比变小，输出电压下降，达到稳压的目的。同样，当输出电压降低时，使脚 6 输出脉冲的占空比变大，输出电压上升，最终使输出电压稳定在设定的值。这种电路的优点是采样电路简单，副边绕组、原边绕组和辅助绕组之间没有任何的电气通路，容易布线。缺点是并非从副边绕组直接得...
