uml银行用例图解析

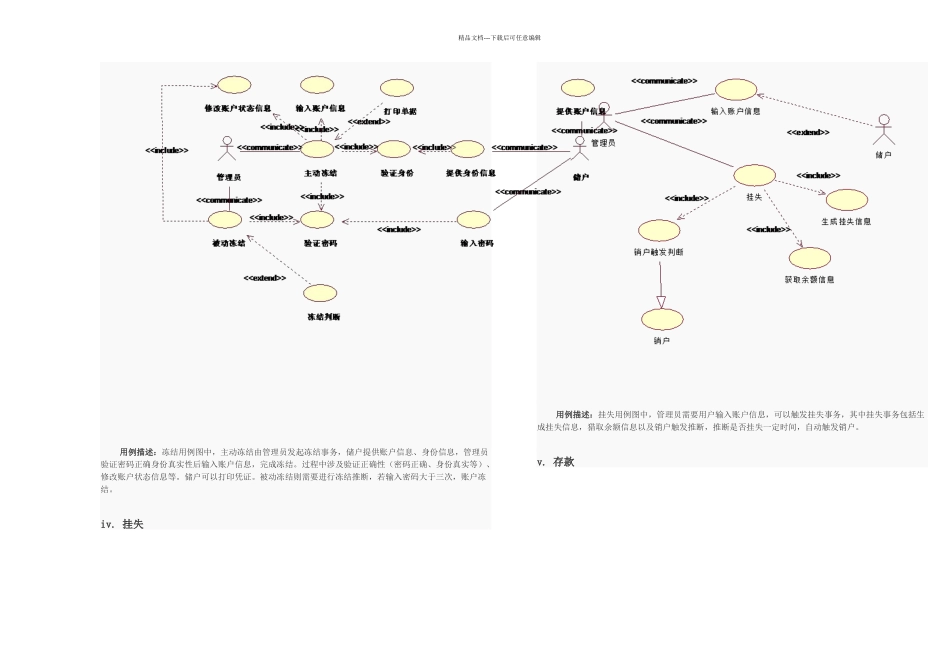

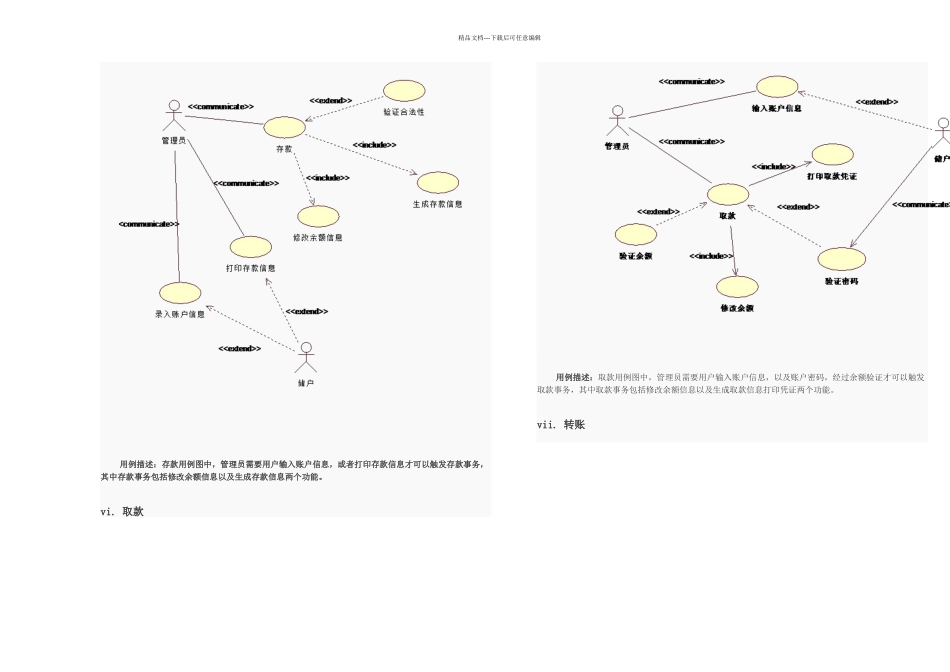

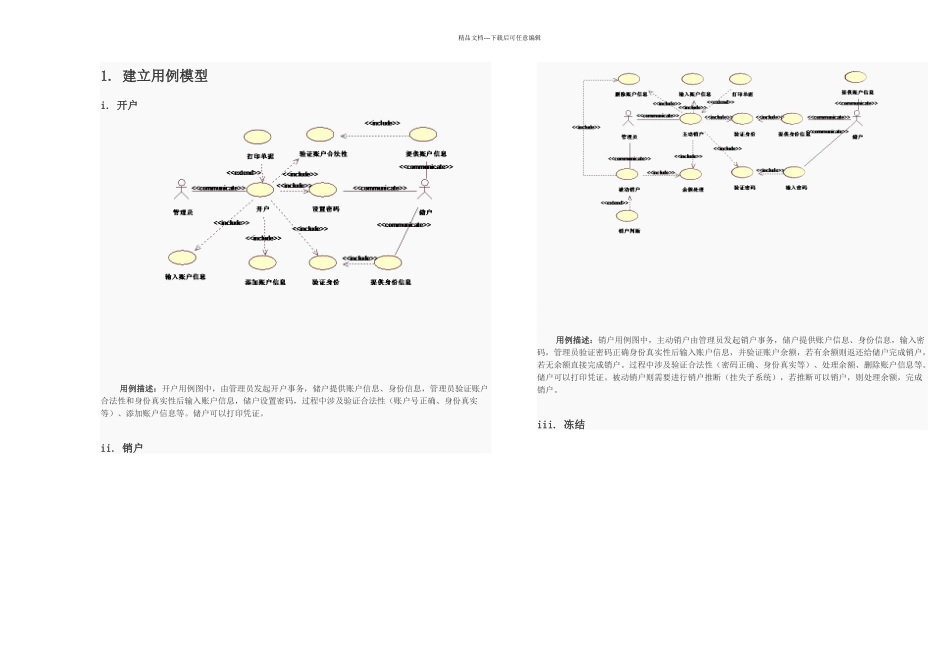

精品文档---下载后可任意编辑1. 建立用例模型i. 开户 用例描述：开户用例图中，由管理员发起开户事务，储户提供账户信息、身份信息，管理员验证账户合法性和身份真实性后输入账户信息，储户设置密码，过程中涉及验证合法性（账户号正确、身份真实等）、添加账户信息等。储户可以打印凭证。 ii. 销户 用例描述：销户用例图中，主动销户由管理员发起销户事务，储户提供账户信息、身份信息，输入密码，管理员验证密码正确身份真实性后输入账户信息，并验证账户余额，若有余额则返还给储户完成销户，若无余额直接完成销户。过程中涉及验证合法性（密码正确、身份真实等）、处理余额、删除账户信息等。储户可以打印凭证。被动销户则需要进行销户推断（挂失子系统），若推断可以销户，则处理余额，完成销户。 iii. 冻结精品文档---下载后可任意编辑 用例描述：冻结用例图中，主动冻结由管理员发起冻结事务，储户提供账户信息、身份信息，管理员验证密码正确身份真实性后输入账户信息，完成冻结。过程中涉及验证正确性（密码正确、身份真实等）、修改账户状态信息等。储户可以打印凭证。被动冻结则需要进行冻结推断，若输入密码大于三次，账户冻结。 iv. 挂失 用例描述：挂失用例图中，管理员需要用户输入账户信息，可以触发挂失事务，其中挂失事务包括生成挂失信息，猎取余额信息以及销户触发推断，推断是否挂失一定时间，自动触发销户。 v. 存款精品文档---下载后可任意编辑 用例描述：存款用例图中，管理员需要用户输入账户信息，或者打印存款信息才可以触发存款事务，其中存款事务包括修改余额信息以及生成存款信息两个功能。 vi. 取款 用例描述：取款用例图中，管理员需要用户输入账户信息，以及账户密码，经过余额验证才可以触发取款事务，其中取款事务包括修改余额信息以及生成取款信息打印凭证两个功能。 vii. 转账 精品文档---下载后可任意编辑用例描述：转账用例图中，由管理员发起转账事务，输入转账信息，其次储户通过验证账户密码可以完成转账，过程中涉及计算手续费、验证合法性（如余额足够、账户号正确等）、修改账户余额、生成转账信息等。转账方可以打印转账单，收款方可以打印收款单。 viii. 缴费 用例描述：缴费用例图中，由管理员发起缴费事务，输入缴费信息，其次储户通过验证账户密码可以完成缴费，过程中涉及验证合法性（如余额足够、缴费对象存在等）、修改账户余额、生成缴费记录等。同时储户（缴费方...
