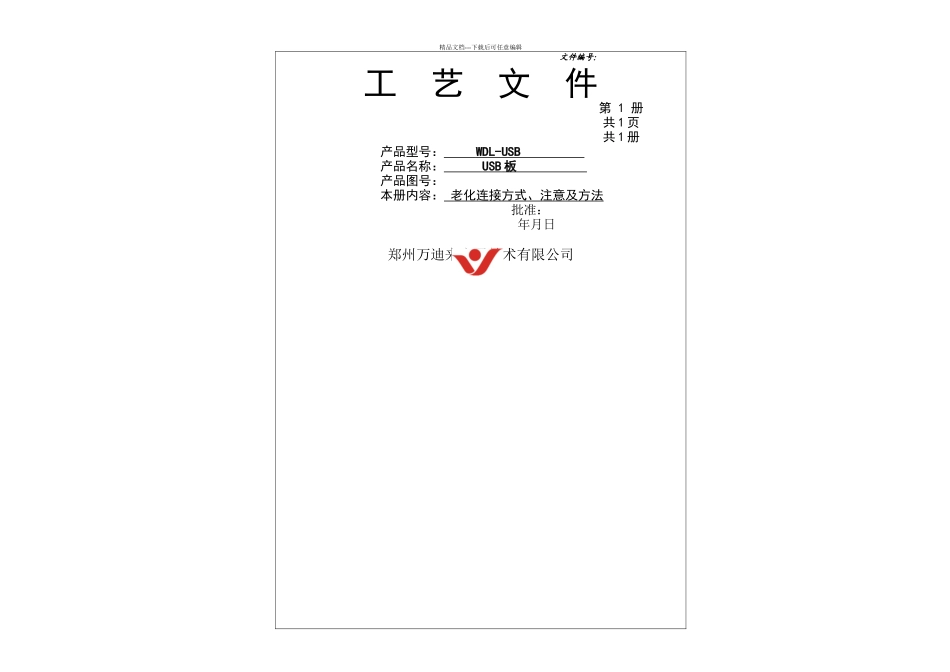

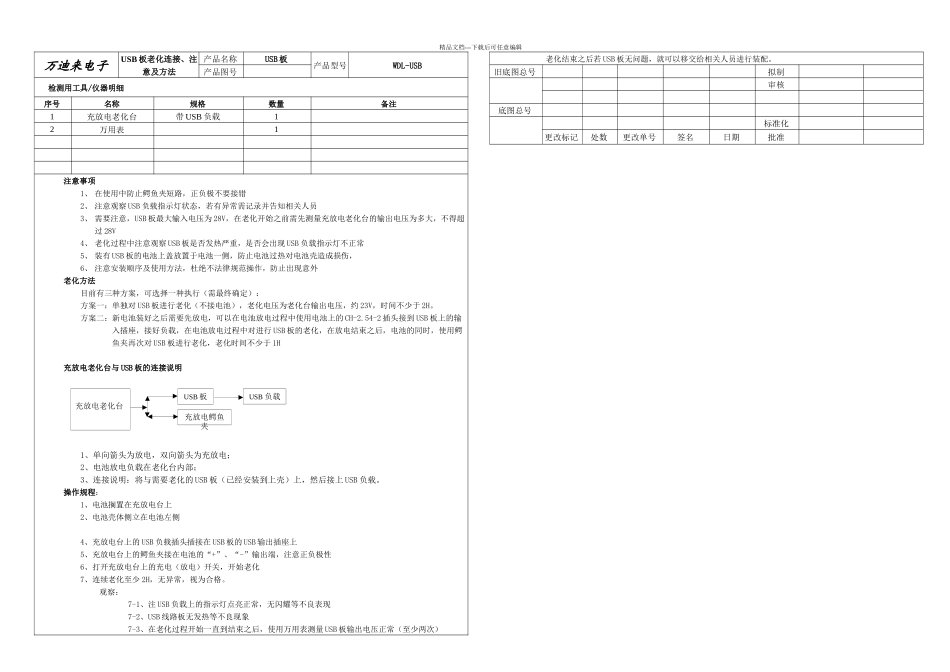

精品文档---下载后可任意编辑文件编号： 工 艺 文 件 第 1 册 共 1 页 共 1 册产品型号： WDL-USB 产品名称： USB 板 产品图号：本册内容： 老化连接方式、注意及方法 批准： 年月日郑州万迪来电子技术有限公司充放电老化台USB 负载充放电鳄鱼夹USB 板精品文档---下载后可任意编辑万迪来电子USB 板老化连接、注意及方法产品名称USB 板产品型号WDL-USB产品图号检测用工具/仪器明细序号名称规格数量备注1充放电老化台带 USB 负载12万用表1注意事项1、 在使用中防止鳄鱼夹短路，正负极不要接错2、 注意观察 USB 负载指示灯状态，若有异常需记录并告知相关人员3、 需要注意，USB 板最大输入电压为 28V，在老化开始之前需先测量充放电老化台的输出电压为多大，不得超过 28V4、 老化过程中注意观察 USB 板是否发热严重，是否会出现 USB 负载指示灯不正常5、 装有 USB 板的电池上盖放置于电池一侧，防止电池过热对电池壳造成损伤，6、 注意安装顺序及使用方法，杜绝不法律规范操作，防止出现意外老化方法 目前有三种方案，可选择一种执行（需最终确定）：方案一：单独对 USB 板进行老化（不接电池），老化电压为老化台输出电压，约 23V，时间不少于 2H。方案二：新电池装好之后需要先放电，可以在电池放电过程中使用电池上的 CH-2.54-2 插头接到 USB 板上的输入插座，接好负载，在电池放电过程中对进行 USB 板的老化，在放电结束之后，电池的同时，使用鳄鱼夹再次对 USB 板进行老化，老化时间不少于 1H充放电老化台与 USB 板的连接说明1、单向箭头为放电，双向箭头为充放电；2、电池放电负载在老化台内部；3、连接说明：将与需要老化的 USB 板（已经安装到上壳）上，然后接上 USB 负载。操作规程：1、电池搁置在充放电台上2、电池壳体侧立在电池左侧4、充放电台上的 USB 负载插头插接在 USB 板的 USB 输出插座上5、充放电台上的鳄鱼夹接在电池的“+”、“-”输出端，注意正负极性6、打开充放电台上的充电（放电）开关，开始老化7、连续老化至少 2H，无异常，视为合格。观察：7-1、注 USB 负载上的指示灯点亮正常，无闪耀等不良表现7-2、USB 线路板无发热等不良现象7-3、在老化过程开始一直到结束之后，使用万用表测量 USB 板输出电压正常（至少两次）老化结束之后若 USB 板无问题，就可以移交给相关人员进行装配。旧底图总号拟制审核底图总号标准化更改标记处数更改单号签名日期批准
