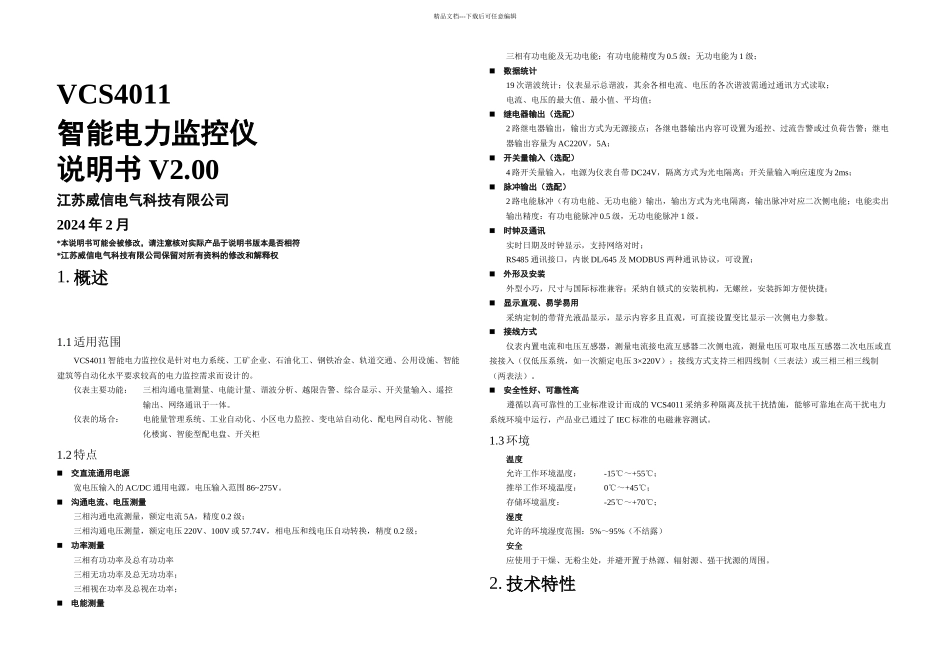

精品文档---下载后可任意编辑VCS4011智能电力监控仪说明书 V2.00江苏威信电气科技有限公司2024 年 2 月*本说明书可能会被修改，请注意核对实际产品于说明书版本是否相符*江苏威信电气科技有限公司保留对所有资料的修改和解释权1. 概述1.1 适用范围VCS4011 智能电力监控仪是针对电力系统、工矿企业、石油化工、钢铁冶金、轨道交通、公用设施、智能建筑等自动化水平要求较高的电力监控需求而设计的。仪表主要功能：三相沟通电量测量、电能计量、谐波分析、越限告警、综合显示、开关量输入、遥控输出、网络通讯于一体。仪表的场合：电能量管理系统、工业自动化、小区电力监控、变电站自动化、配电网自动化、智能化楼寓、智能型配电盘、开关柜1.2 特点交直流通用电源宽电压输入的 AC/DC 通用电源，电压输入范围 86~275V。沟通电流、电压测量三相沟通电流测量，额定电流 5A，精度 0.2 级；三相沟通电压测量，额定电压 220V、100V 或 57.74V，相电压和线电压自动转换，精度 0.2 级；功率测量三相有功功率及总有功功率三相无功功率及总无功功率；三相视在功率及总视在功率；电能测量三相有功电能及无功电能；有功电能精度为 0.5 级；无功电能为 1 级；数据统计19 次谐波统计；仪表显示总谐波，其余各相电流、电压的各次谐波需通过通讯方式读取；电流、电压的最大值、最小值、平均值；继电器输出（选配）2 路继电器输出，输出方式为无源接点；各继电器输出内容可设置为遥控、过流告警或过负荷告警；继电器输出容量为 AC220V，5A；开关量输入（选配）4 路开关量输入，电源为仪表自带 DC24V，隔离方式为光电隔离；开关量输入响应速度为 2ms；脉冲输出（选配）2 路电能脉冲（有功电能、无功电能）输出，输出方式为光电隔离，输出脉冲对应二次侧电能；电能卖出输出精度：有功电能脉冲 0.5 级，无功电能脉冲 1 级。时钟及通讯实时日期及时钟显示，支持网络对时；RS485 通讯接口，内嵌 DL/645 及 MODBUS 两种通讯协议，可设置；外形及安装外型小巧，尺寸与国际标准兼容；采纳自锁式的安装机构，无螺丝，安装拆卸方便快捷；显示直观、易学易用采纳定制的带背光液晶显示，显示内容多且直观，可直接设置变比显示一次侧电力参数。接线方式仪表内置电流和电压互感器，测量电流接电流互感器二次侧电流，测量电压可取电压互感器二次电压或直接接入（仅低压系统，如一次额定电压 3×220V）；接线方式支...
