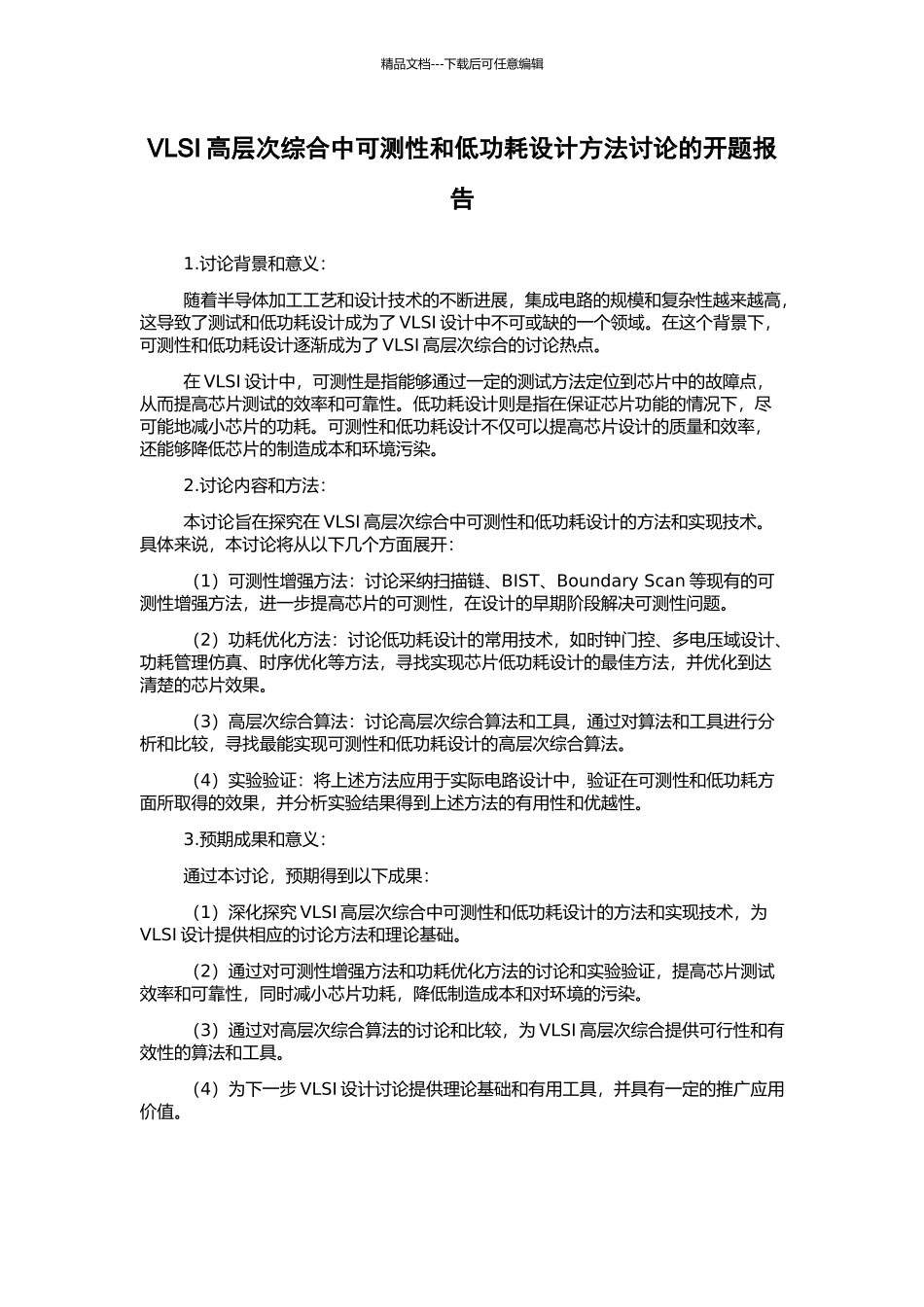

精品文档---下载后可任意编辑VLSI 高层次综合中可测性和低功耗设计方法讨论的开题报告1.讨论背景和意义：随着半导体加工工艺和设计技术的不断进展，集成电路的规模和复杂性越来越高，这导致了测试和低功耗设计成为了 VLSI 设计中不可或缺的一个领域。在这个背景下，可测性和低功耗设计逐渐成为了 VLSI 高层次综合的讨论热点。在 VLSI 设计中，可测性是指能够通过一定的测试方法定位到芯片中的故障点，从而提高芯片测试的效率和可靠性。低功耗设计则是指在保证芯片功能的情况下，尽可能地减小芯片的功耗。可测性和低功耗设计不仅可以提高芯片设计的质量和效率，还能够降低芯片的制造成本和环境污染。2.讨论内容和方法：本讨论旨在探究在 VLSI 高层次综合中可测性和低功耗设计的方法和实现技术。具体来说，本讨论将从以下几个方面展开：（1）可测性增强方法：讨论采纳扫描链、BIST、Boundary Scan 等现有的可测性增强方法，进一步提高芯片的可测性，在设计的早期阶段解决可测性问题。（2）功耗优化方法：讨论低功耗设计的常用技术，如时钟门控、多电压域设计、功耗管理仿真、时序优化等方法，寻找实现芯片低功耗设计的最佳方法，并优化到达清楚的芯片效果。（3）高层次综合算法：讨论高层次综合算法和工具，通过对算法和工具进行分析和比较，寻找最能实现可测性和低功耗设计的高层次综合算法。（4）实验验证：将上述方法应用于实际电路设计中，验证在可测性和低功耗方面所取得的效果，并分析实验结果得到上述方法的有用性和优越性。3.预期成果和意义：通过本讨论，预期得到以下成果：（1）深化探究 VLSI 高层次综合中可测性和低功耗设计的方法和实现技术，为VLSI 设计提供相应的讨论方法和理论基础。（2）通过对可测性增强方法和功耗优化方法的讨论和实验验证，提高芯片测试效率和可靠性，同时减小芯片功耗，降低制造成本和对环境的污染。（3）通过对高层次综合算法的讨论和比较，为 VLSI 高层次综合提供可行性和有效性的算法和工具。（4）为下一步 VLSI 设计讨论提供理论基础和有用工具，并具有一定的推广应用价值。
