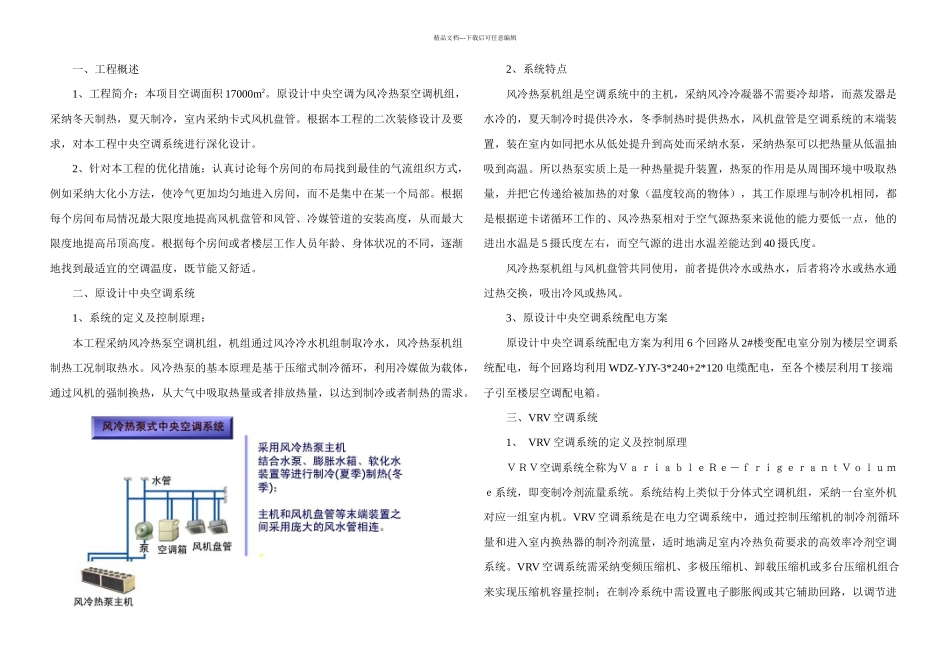

精品文档---下载后可任意编辑一、工程概述1、工程简介：本项目空调面积 17000m2。原设计中央空调为风冷热泵空调机组，采纳冬天制热，夏天制冷，室内采纳卡式风机盘管。根据本工程的二次装修设计及要求，对本工程中央空调系统进行深化设计。2、针对本工程的优化措施：认真讨论每个房间的布局找到最佳的气流组织方式，例如采纳大化小方法，使冷气更加均匀地进入房间，而不是集中在某一个局部。根据每个房间布局情况最大限度地提高风机盘管和风管、冷媒管道的安装高度，从而最大限度地提高吊顶高度。根据每个房间或者楼层工作人员年龄、身体状况的不同，逐渐地找到最适宜的空调温度，既节能又舒适。二、原设计中央空调系统1、系统的定义及控制原理：本工程采纳风冷热泵空调机组，机组通过风冷冷水机组制取冷水，风冷热泵机组制热工况制取热水。风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。2、系统特点风冷热泵机组是空调系统中的主机，采纳风冷冷凝器不需要冷却塔，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采纳水泵，采纳热泵可以把热量从低温抽吸到高温。所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是根据逆卡诺循环工作的、风冷热泵相对于空气源热泵来说他的能力要低一点，他的进出水温是 5 摄氏度左右，而空气源的进出水温差能达到 40 摄氏度。风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。3、原设计中央空调系统配电方案原设计中央空调系统配电方案为利用 6 个回路从 2#楼变配电室分别为楼层空调系统配电，每个回路均利用 WDZ-YJY-3*240+2*120 电缆配电，至各个楼层利用 T 接端子引至楼层空调配电箱。三、VRV 空调系统1、 VRV 空调系统的定义及控制原理ＶＲＶ空调系统全称为ＶａｒｉａｂｌｅＲｅ－ｆｒｉｇｅｒａｎｔＶｏｌｕｍｅ系统，即变制冷剂流量系统。系统结构上类似于分体式空调机组，采纳一台室外机对应一组室内机。VRV 空调系统是在电力空调系统中，通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV ...
