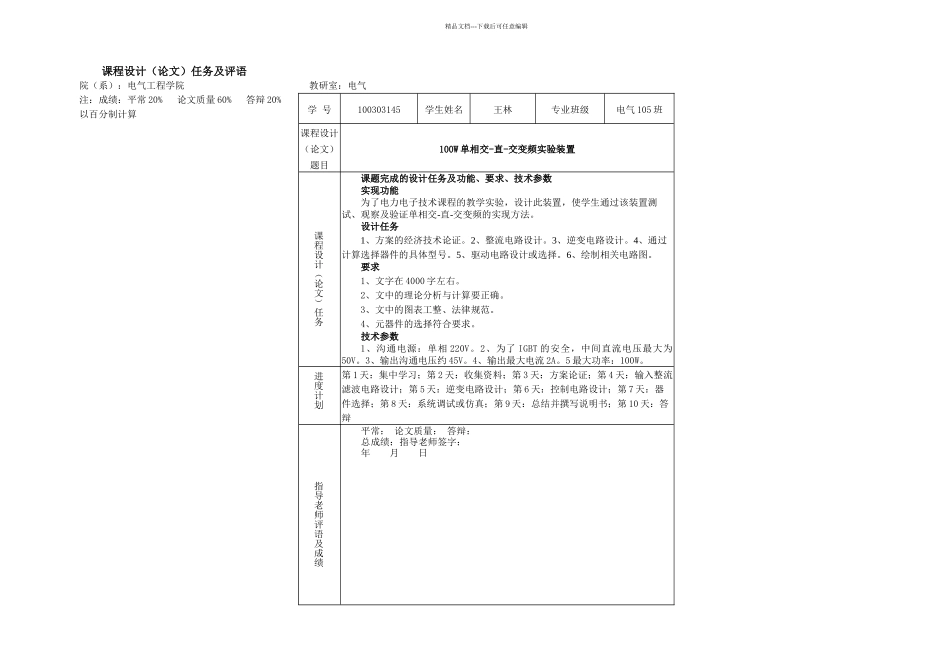

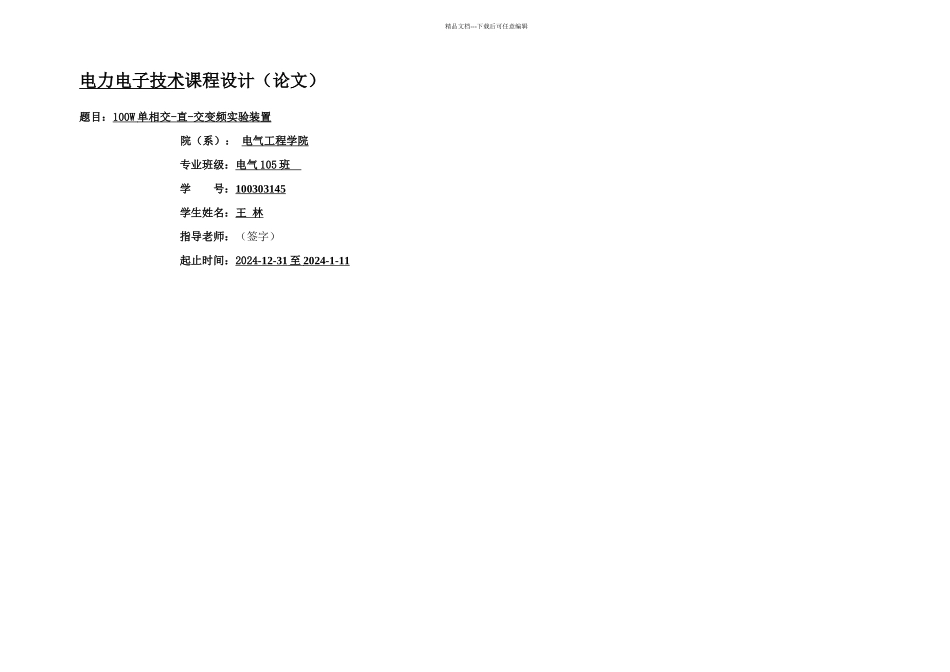

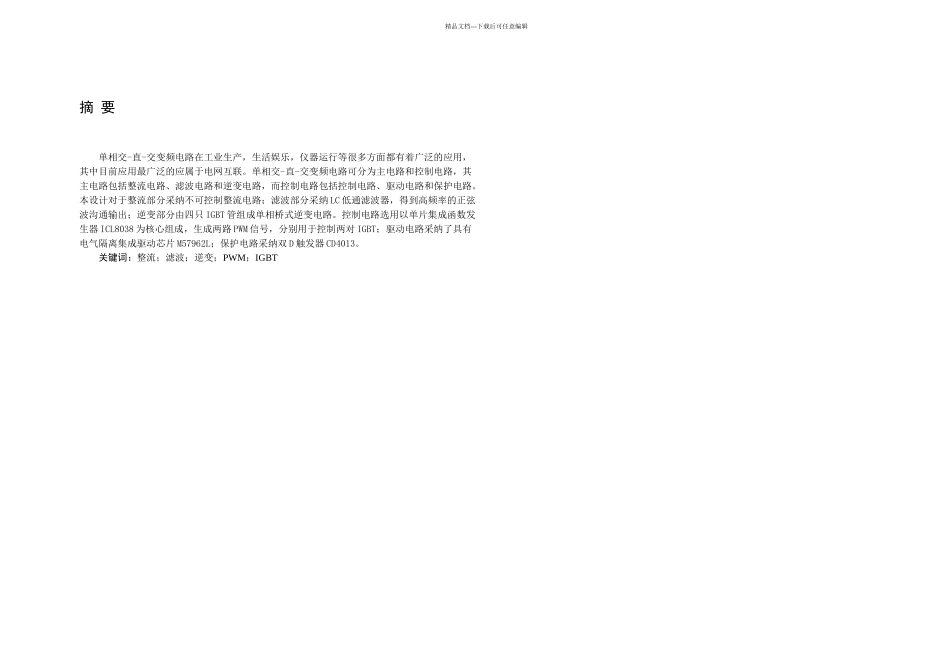

精品文档---下载后可任意编辑电力电子技术课程设计（论文）题目：100W 单相交 - 直 - 交变频实验装置 院（系）： 电气工程学院专业班级：电气 105 班 学 号：100303145学生姓名：王 林指导老师：（签字）起止时间：2024 -12-31 至 2024-1-11 精品文档---下载后可任意编辑课程设计（论文）任务及评语院（系）：电气工程学院 教研室：电气注：成绩：平常 20% 论文质量 60% 答辩 20% 以百分制计算学 号100303145学生姓名王林专业班级电气 105 班课程设计（论文）题目100W 单相交-直-交变频实验装置课程设计（论文）任务课题完成的设计任务及功能、要求、技术参数实现功能为了电力电子技术课程的教学实验，设计此装置，使学生通过该装置测试、观察及验证单相交-直-交变频的实现方法。设计任务1、方案的经济技术论证。2、整流电路设计。3、逆变电路设计。4、通过计算选择器件的具体型号。5、驱动电路设计或选择。6、绘制相关电路图。要求1、文字在 4000 字左右。2、文中的理论分析与计算要正确。3、文中的图表工整、法律规范。4、元器件的选择符合要求。技术参数1、沟通电源：单相 220V。2、为了 IGBT 的安全，中间直流电压最大为50V。3、输出沟通电压约 45V。4、输出最大电流 2A。5 最大功率：100W。进度计划第 1 天：集中学习；第 2 天：收集资料；第 3 天：方案论证；第 4 天：输入整流滤波电路设计；第 5 天：逆变电路设计；第 6 天：控制电路设计；第 7 天：器件选择；第 8 天：系统调试或仿真；第 9 天：总结并撰写说明书；第 10 天：答辩指导老师评语及成绩平常： 论文质量： 答辩：总成绩：指导老师签字：年 月 日精品文档---下载后可任意编辑摘 要单相交-直-交变频电路在工业生产，生活娱乐，仪器运行等很多方面都有着广泛的应用，其中目前应用最广泛的应属于电网互联。单相交-直-交变频电路可分为主电路和控制电路，其主电路包括整流电路、滤波电路和逆变电路，而控制电路包括控制电路、驱动电路和保护电路。本设计对于整流部分采纳不可控制整流电路；滤波部分采纳 LC 低通滤波器，得到高频率的正弦波沟通输出；逆变部分由四只 IGBT 管组成单相桥式逆变电路。控制电路选用以单片集成函数发生器 ICL8038 为核心组成，生成两路 PWM 信号，分别用于控制两对 IGBT；驱动电路采纳了具有电气隔离集成驱动芯片 M57962L；保护电路采纳双 D 触发器 CD4013。关键词：整流；滤...
