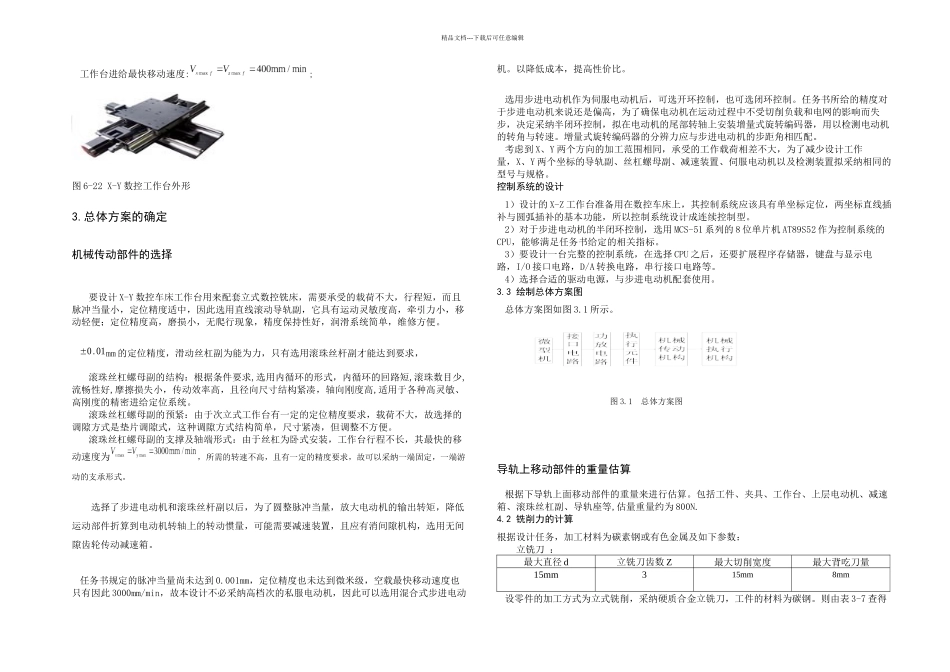

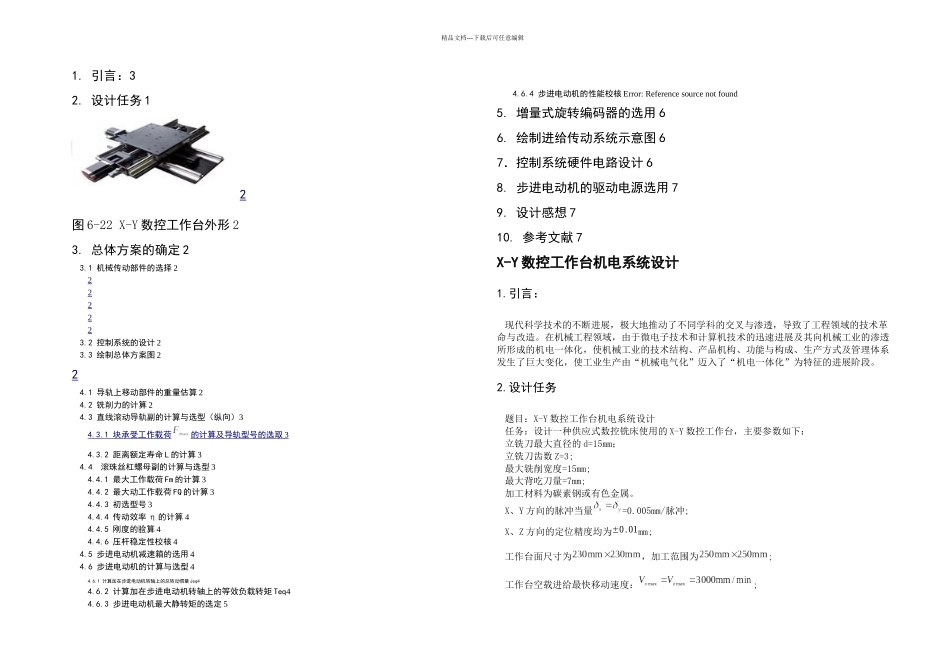

精品文档---下载后可任意编辑1. 引言：32. 设计任务 12图 6-22 X-Y 数控工作台外形 23. 总体方案的确定 23.1 机械传动部件的选择 2222223.2 控制系统的设计 23.3 绘制总体方案图 224.1 导轨上移动部件的重量估算 24.2 铣削力的计算 24.3 直线滚动导轨副的计算与选型（纵向）34.3.1 块承受工作载荷 的计算及导轨型号的选取 3 4.3.2 距离额定寿命 L 的计算 34.4 滚珠丝杠螺母副的计算与选型 34.4.1 最大工作载荷 Fm 的计算 34.4.2 最大动工作载荷 FQ 的计算 34.4.3 初选型号 34.4.4 传动效率 η 的计算 44.4.5 刚度的验算 44.4.6 压杆稳定性校核 44.5 步进电动机减速箱的选用 44.6 步进电动机的计算与选型 44.6.1 计算加在步进电动机转轴上的总转动惯量 Jeq44.6.2 计算加在步进电动机转轴上的等效负载转矩 Teq44.6.3 步进电动机最大静转矩的选定 54.6.4 步进电动机的性能校核 Error: Reference source not found5. 增量式旋转编码器的选用 66. 绘制进给传动系统示意图 67．控制系统硬件电路设计 68. 步进电动机的驱动电源选用 79. 设计感想 710. 参考文献 7X-Y 数控工作台机电系统设计1.引言：现代科学技术的不断进展，极大地推动了不同学科的交叉与渗透，导致了工程领域的技术革命与改造。在机械工程领域，由于微电子技术和计算机技术的迅速进展及其向机械工业的渗透所形成的机电一体化，使机械工业的技术结构、产品机构、功能与构成、生产方式及管理体系发生了巨大变化，使工业生产由“机械电气化”迈入了“机电一体化”为特征的进展阶段。2.设计任务题目：X-Y 数控工作台机电系统设计任务：设计一种供应式数控铣床使用的 X-Y 数控工作台，主要参数如下：立铣刀最大直径的 d=15mm；立铣刀齿数 Z=3;最大铣削宽度=15mm;最大背吃刀量=7mm;加工材料为碳素钢或有色金属。X、Y 方向的脉冲当量=0.005mm/脉冲;X、Z 方向的定位精度均为±0.01mm;工作台面尺寸为，加工范围为;工作台空载进给最快移动速度：;精品文档---下载后可任意编辑工作台进给最快移动速度:;图 6-22 X-Y 数控工作台外形3.总体方案的确定机械传动部件的选择要设计 X-Y 数控车床工作台用来配套立式数控铣床，需要承受的载荷不大，行程短，而且脉冲当量小，定位精度适中，因此选用直线滚动导轨副，它具有运动灵敏度高，牵引力小，移动轻便；定位精度高，磨损小，无爬行现象，精度保持性好，润滑系...
