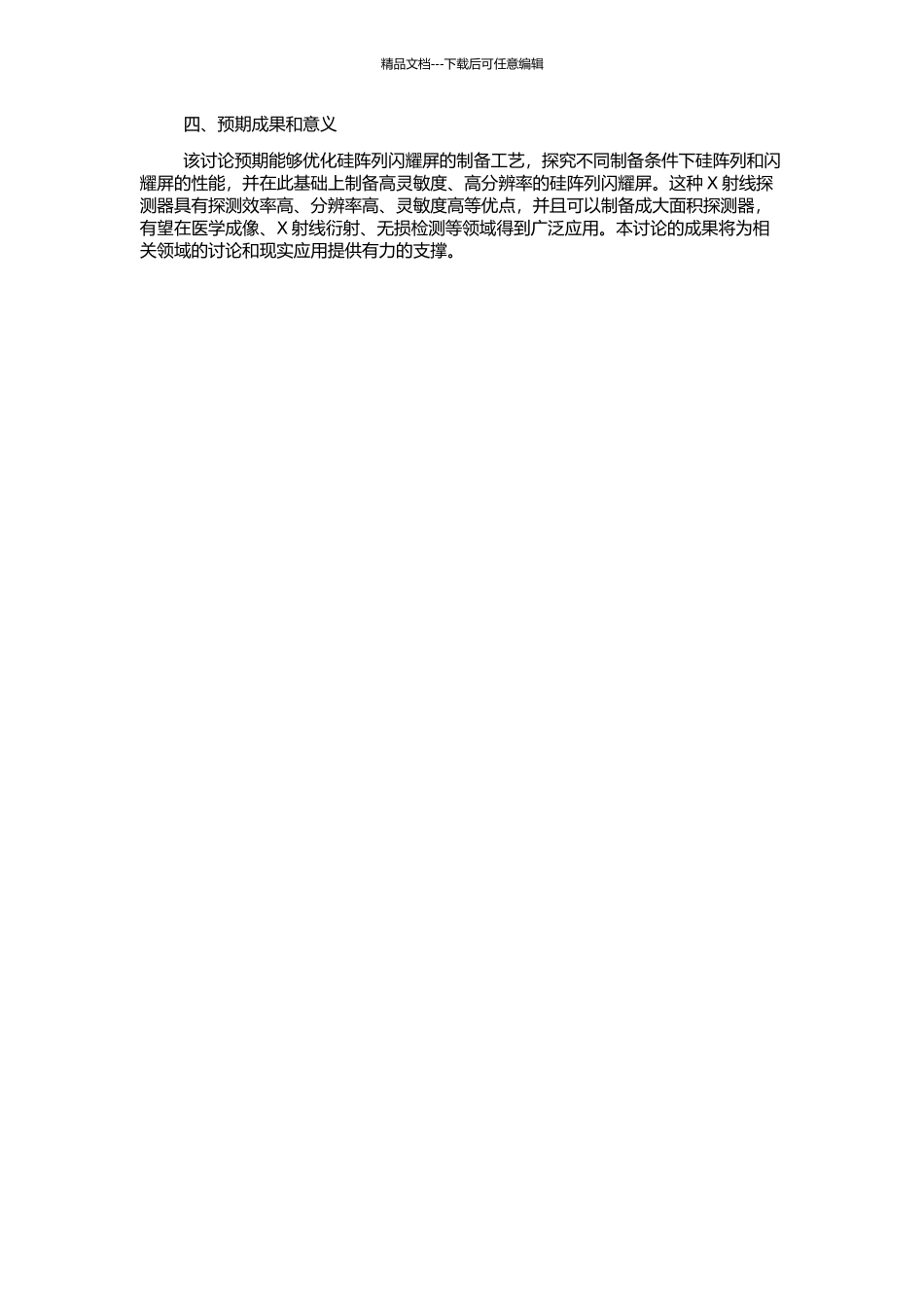

精品文档---下载后可任意编辑X 射线探测器硅阵列闪耀屏制备工艺的讨论的开题报告开题报告一、讨论背景和意义随着现代医学的进展和人们对健康的关注,X 射线检测技术在医学诊断、工业检测等领域得到越来越广泛的应用。X 射线探测器作为 X 射线成像技术的核心部件,其灵敏度、分辨率和探测效率直接影响到成像效果。传统的 X 射线探测器主要采纳铅屏、气体探测器等传统的检测元件,但是这些探测器存在着灵敏度低、分辨率不高、成本昂贵等问题。因此,人们开始讨论基于硅阵列和闪耀屏的 X 射线探测器。硅阵列闪耀屏是一种新型的 X 射线探测器,该探测器采纳硅阵列作为探测器基底,硅阵列上覆盖一个或多个闪耀屏,这些闪耀屏能够吸收 X 射线并产生光子。通过探测器上的光电倍增管等光电探测器将光子信号转换成电信号,最终形成数字图像。硅阵列闪耀屏具有灵敏度高、分辨率高、探测效率高等优点,并且可以制备成大面积探测器,因此被广泛应用于医学成像、X 射线衍射、无损检测等领域。二、讨论目的和内容本讨论旨在优化硅阵列闪耀屏的制备工艺,提高 X 射线探测器的灵敏度和分辨率。具体讨论内容包括:1. 优化硅阵列的制备工艺,探究不同制备条件对硅阵列性能的影响。2. 制备不同材料和厚度的闪耀屏,并测试其对 X 射线的吸收能力和发光性能。3. 将制备好的闪耀屏覆盖在硅阵列上,并测试硅阵列闪耀屏的探测效率、灵敏度和分辨率等性能指标。4. 优化硅阵列闪耀屏的光电转换装置,在保证高灵敏度和高分辨率的同时,降低成本。三、讨论方法和技术路线1. 硅阵列制备:采纳化学腐蚀、电化学腐蚀和硅微加工技术,制备高质量、高密度和均匀的硅阵列。2. 闪耀屏制备:采纳化学气相沉积、物理气相沉积等技术,制备不同材料和厚度的闪耀屏,并测试其发光性能和吸收性能。3. 硅阵列闪耀屏制备:将制备好的闪耀屏覆盖在硅阵列上,并测试其探测效率、灵敏度和分辨率等性能指标。4. 光电探测器制备:采纳光电倍增管等光电探测器将光子信号转换为电信号,并对光电转换装置进行优化。技术路线图如下:硅阵列制备 → 闪耀屏制备 → 硅阵列闪耀屏制备 → 光电转换装置制备 → 性能测试和优化。精品文档---下载后可任意编辑四、预期成果和意义该讨论预期能够优化硅阵列闪耀屏的制备工艺,探究不同制备条件下硅阵列和闪耀屏的性能,并在此基础上制备高灵敏度、高分辨率的硅阵列闪耀屏。这种 X 射线探测器具有探测效率高、分辨率高、灵敏...
