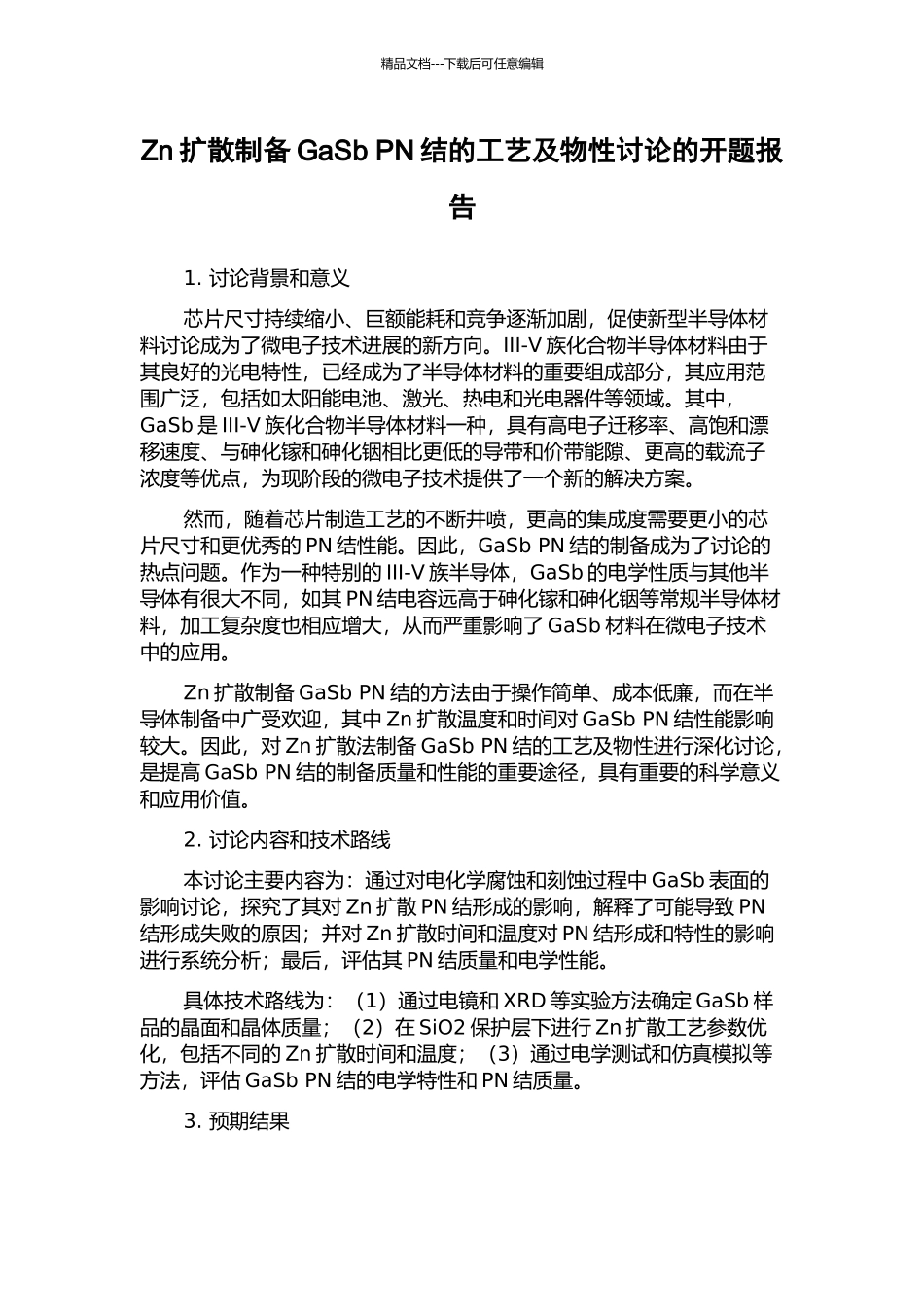

精品文档---下载后可任意编辑Zn 扩散制备 GaSb PN 结的工艺及物性讨论的开题报告1. 讨论背景和意义芯片尺寸持续缩小、巨额能耗和竞争逐渐加剧，促使新型半导体材料讨论成为了微电子技术进展的新方向。III-V 族化合物半导体材料由于其良好的光电特性，已经成为了半导体材料的重要组成部分，其应用范围广泛，包括如太阳能电池、激光、热电和光电器件等领域。其中，GaSb 是 III-V 族化合物半导体材料一种，具有高电子迁移率、高饱和漂移速度、与砷化镓和砷化铟相比更低的导带和价带能隙、更高的载流子浓度等优点，为现阶段的微电子技术提供了一个新的解决方案。然而，随着芯片制造工艺的不断井喷，更高的集成度需要更小的芯片尺寸和更优秀的 PN 结性能。因此，GaSb PN 结的制备成为了讨论的热点问题。作为一种特别的 III-V 族半导体，GaSb 的电学性质与其他半导体有很大不同，如其 PN 结电容远高于砷化镓和砷化铟等常规半导体材料，加工复杂度也相应增大，从而严重影响了 GaSb 材料在微电子技术中的应用。Zn 扩散制备 GaSb PN 结的方法由于操作简单、成本低廉，而在半导体制备中广受欢迎，其中 Zn 扩散温度和时间对 GaSb PN 结性能影响较大。因此，对 Zn 扩散法制备 GaSb PN 结的工艺及物性进行深化讨论，是提高 GaSb PN 结的制备质量和性能的重要途径，具有重要的科学意义和应用价值。2. 讨论内容和技术路线本讨论主要内容为：通过对电化学腐蚀和刻蚀过程中 GaSb 表面的影响讨论，探究了其对 Zn 扩散 PN 结形成的影响，解释了可能导致 PN结形成失败的原因；并对 Zn 扩散时间和温度对 PN 结形成和特性的影响进行系统分析；最后，评估其 PN 结质量和电学性能。具体技术路线为：（1）通过电镜和 XRD 等实验方法确定 GaSb 样品的晶面和晶体质量；（2）在 SiO2 保护层下进行 Zn 扩散工艺参数优化，包括不同的 Zn 扩散时间和温度；（3）通过电学测试和仿真模拟等方法，评估 GaSb PN 结的电学特性和 PN 结质量。3. 预期结果精品文档---下载后可任意编辑本讨论预期能够找到适合 Zn 扩散制备 GaSb PN 结的最佳工艺参数，获得高质量 PN 结，并评估其电学特性和稳定性。同时，该讨论还将为GaSb 材料在微电子技术中的应用提供新的思路和技术支持。4. 讨论创新和贡献本讨论创新点在于：通过对 GaSb 表面的影响讨论，探究了其对 Zn扩散 PN 结形成失败的原因；同时，对 Zn 扩散...
