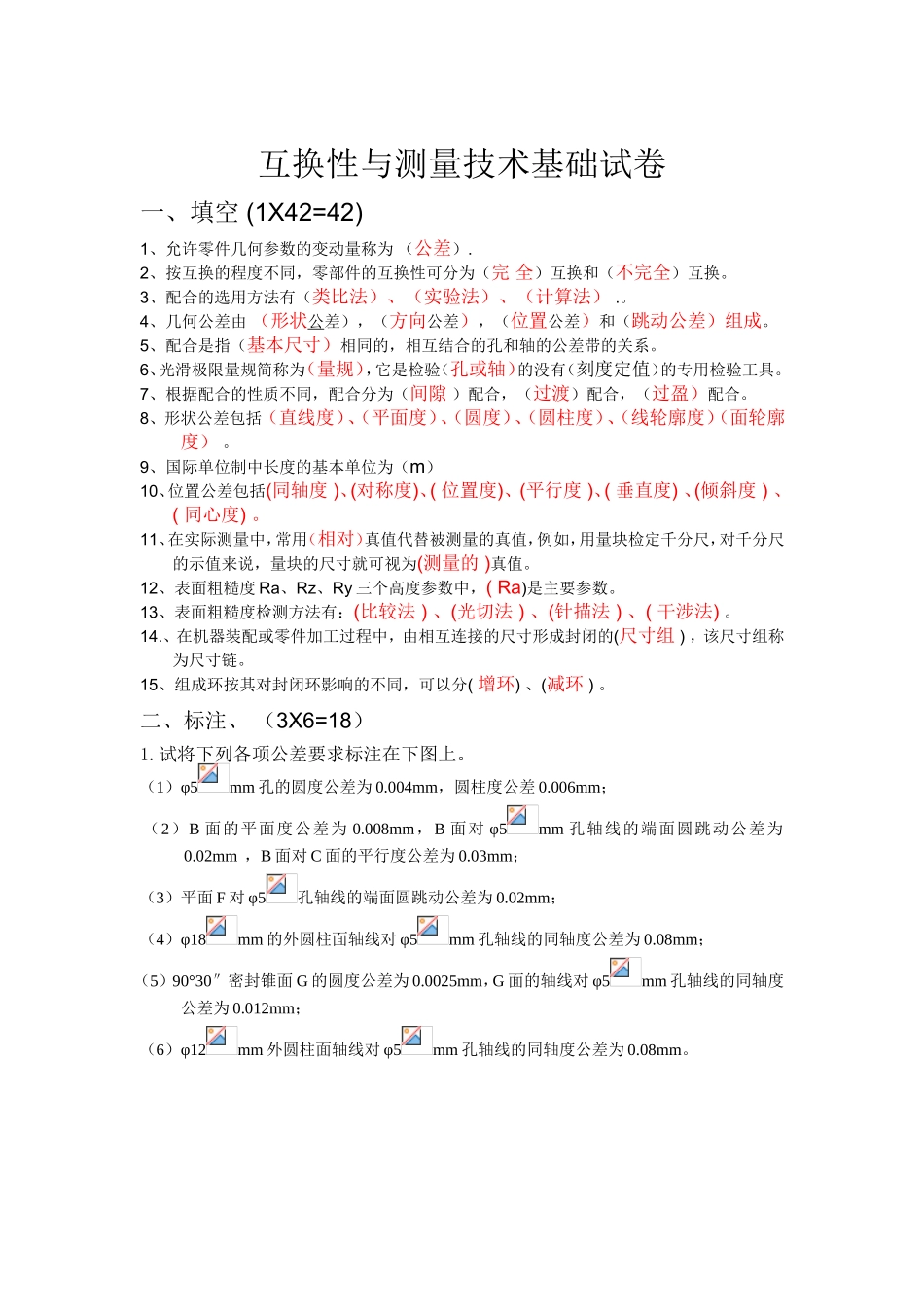

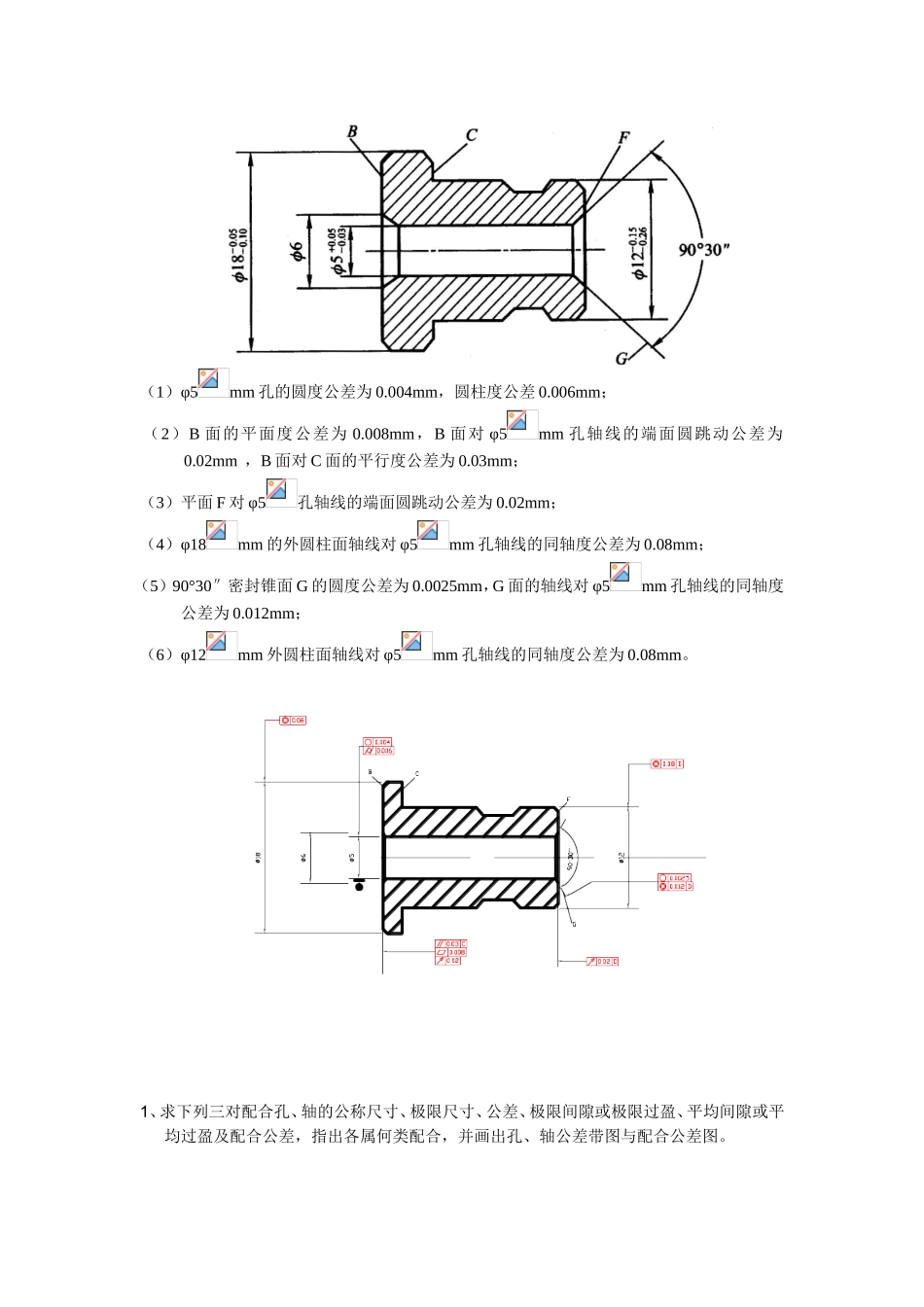

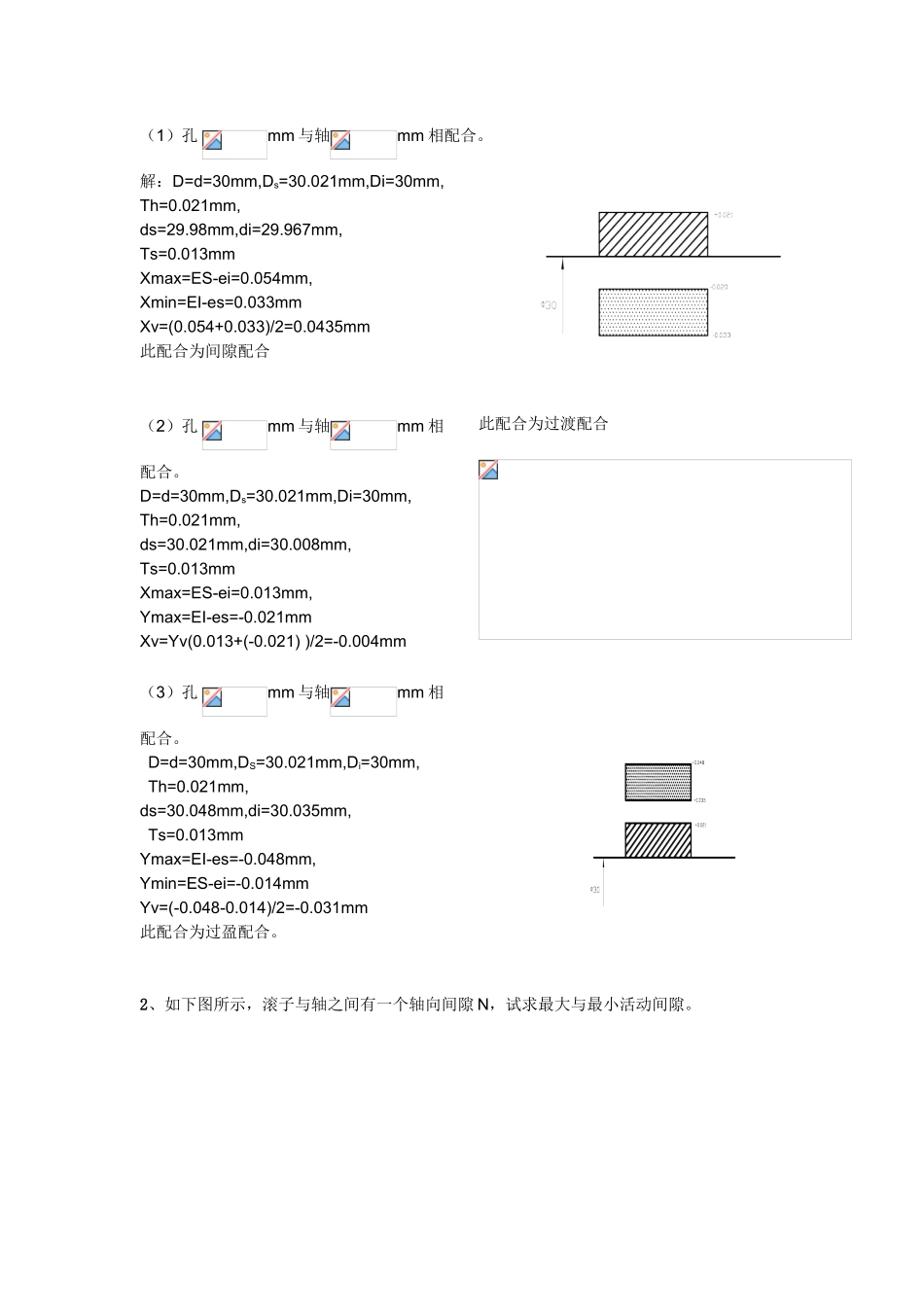

互换性与测量技术基础试卷一、填空(1X42=42)1、允许零件几何参数的变动量称为（公差）.2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。3、配合的选用方法有（类比法）、（实验法）、（计算法）.。4、几何公差由（形状公差），（方向公差），（位置公差）和（跳动公差）组成。5、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。6、光滑极限量规简称为（量规），它是检验（孔或轴）的没有（刻度定值）的专用检验工具。7、根据配合的性质不同，配合分为（间隙）配合，（过渡）配合，（过盈）配合。8、形状公差包括（直线度）、（平面度）、（圆度）、（圆柱度）、（线轮廓度）（面轮廓度）。9、国际单位制中长度的基本单位为（m）10、位置公差包括(同轴度)、(对称度)、(位置度)、(平行度)、(垂直度)、(倾斜度)、(同心度)。11、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为(测量的)真值。12、表面粗糙度Ra、Rz、Ry三个高度参数中，(Ra)是主要参数。13、表面粗糙度检测方法有：(比较法)、(光切法)、(针描法)、(干涉法)。14.、在机器装配或零件加工过程中，由相互连接的尺寸形成封闭的(尺寸组)，该尺寸组称为尺寸链。15、组成环按其对封闭环影响的不同，可以分(增环)、(减环)。二、标注、（3X6=18）1.试将下列各项公差要求标注在下图上。（1）φ5mm孔的圆度公差为0.004mm，圆柱度公差0.006mm；（2）B面的平面度公差为0.008mm，B面对φ5mm孔轴线的端面圆跳动公差为0.02mm，B面对C面的平行度公差为0.03mm；（3）平面F对φ5孔轴线的端面圆跳动公差为0.02mm；（4）φ18mm的外圆柱面轴线对φ5mm孔轴线的同轴度公差为0.08mm；（5）90°30″密封锥面G的圆度公差为0.0025mm，G面的轴线对φ5mm孔轴线的同轴度公差为0.012mm；（6）φ12mm外圆柱面轴线对φ5mm孔轴线的同轴度公差为0.08mm。（1）φ5mm孔的圆度公差为0.004mm，圆柱度公差0.006mm；（2）B面的平面度公差为0.008mm，B面对φ5mm孔轴线的端面圆跳动公差为0.02mm，B面对C面的平行度公差为0.03mm；（3）平面F对φ5孔轴线的端面圆跳动公差为0.02mm；（4）φ18mm的外圆柱面轴线对φ5mm孔轴线的同轴度公差为0.08mm；（5）90°30″密封锥面G的圆度公差为0.0025mm，G面的轴线对φ5mm孔轴线的同轴度公差为0.012mm；（6）φ12mm外圆柱面轴线对φ5mm孔轴线的同轴度公差为0.08mm。1、求下列三对配合孔、轴的公称尺寸、极限尺寸、公差、极限间隙或极限过盈、平均间隙或平均过盈及配合公差，指出各属何类配合，并画出孔、轴公差带图与配合公差图。（1）孔mm与轴mm相配合。解：D=d=30mm,Ds=30.021mm,Di=30mm,Th=0.021mm,ds=29.98mm,di=29.967mm,Ts=0.013mmXmax=ES-ei=0.054mm,Xmin=EI-es=0.033mmXv=(0.054+0.033)/2=0.0435mm此配合为间隙配合（2）孔mm与轴mm相配合。D=d=30mm,Ds=30.021mm,Di=30mm,Th=0.021mm,ds=30.021mm,di=30.008mm,Ts=0.013mmXmax=ES-ei=0.013mm,Ymax=EI-es=-0.021mmXv=Yv(0.013+(-0.021))/2=-0.004mm此配合为过渡配合（3）孔mm与轴mm相配合。D=d=30mm,DS=30.021mm,Di=30mm,Th=0.021mm,ds=30.048mm,di=30.035mm,Ts=0.013mmYmax=EI-es=-0.048mm,Ymin=ES-ei=-0.014mmYv=(-0.048-0.014)/2=-0.031mm此配合为过盈配合。2、如下图所示，滚子与轴之间有一个轴向间隙N，试求最大与最小活动间隙。尺寸链如图所示；根据题意我们可以知道，轴向间隙就是我们的封闭环，有尺寸链可以知道，A1、A3为增环、A2为减环。A0=A1+A3-A2=30+30-60=0Amax=30.5+30.1-59.9=0.7mmAmin=30.3+29.9-60.1=0.1mm所以A0=mm故最大间隙为0.7mm,最小间隙0.1mmA0A3=mmA1=mmA2=mm
