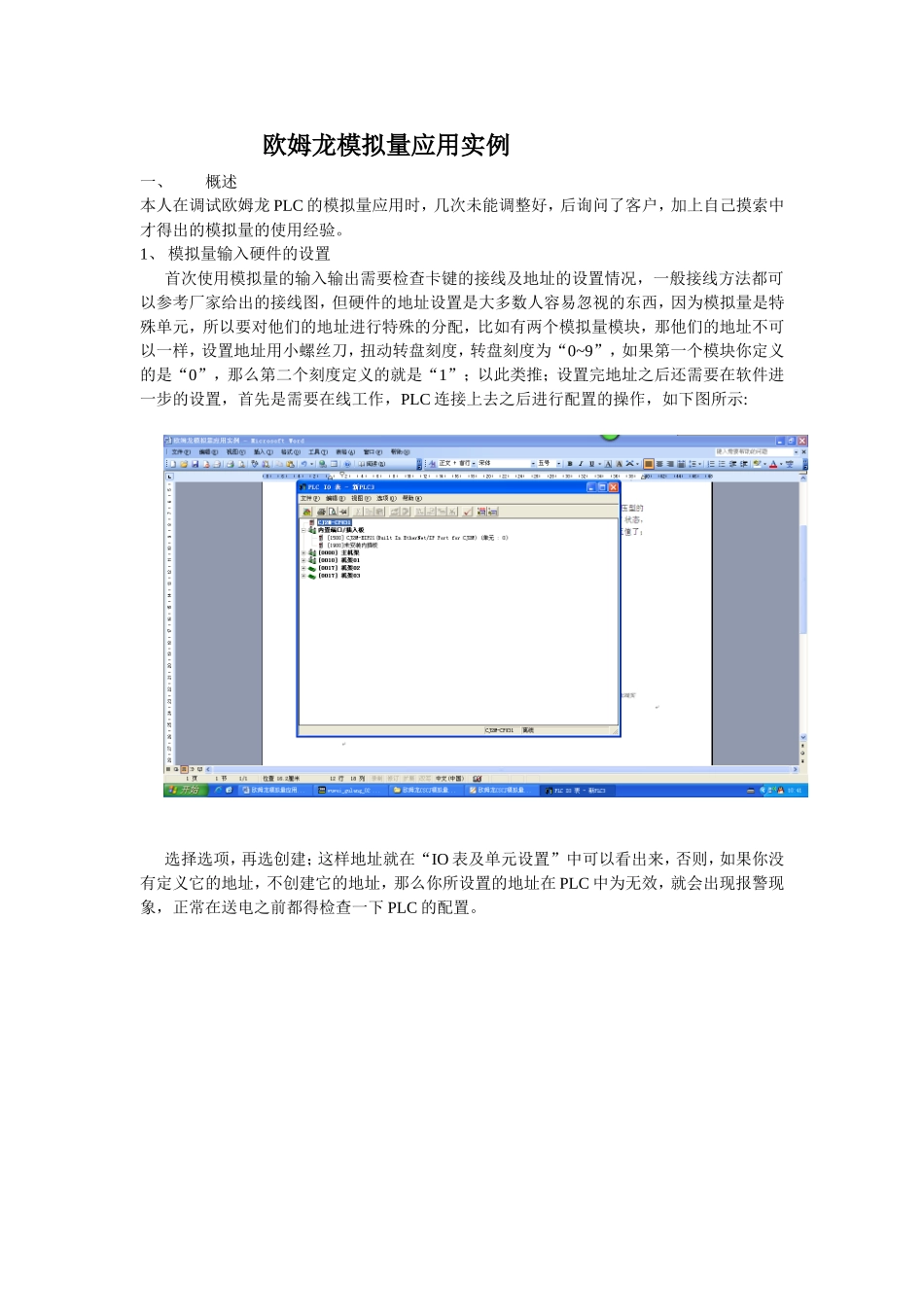

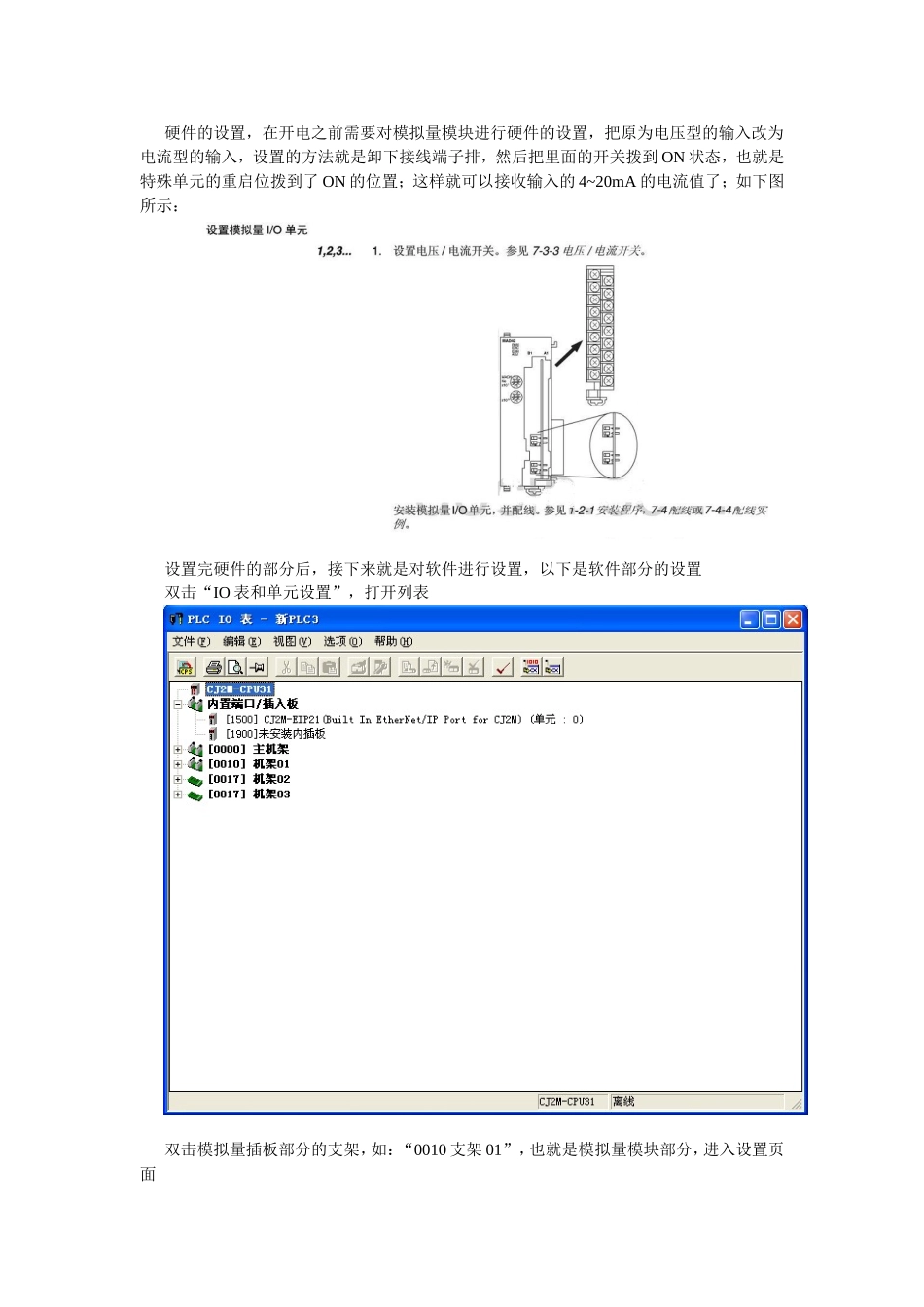

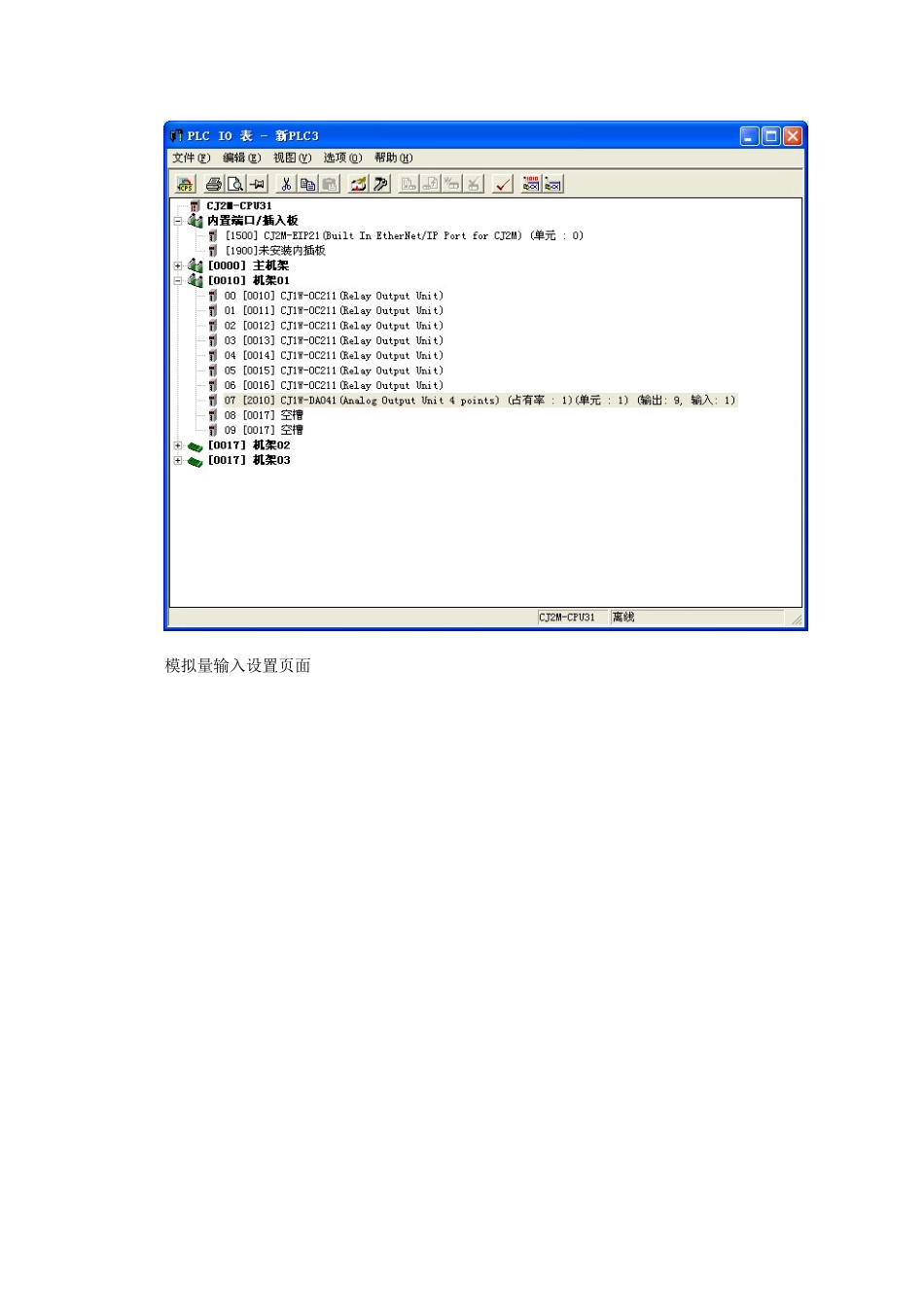

欧姆龙模拟量应用实例一、概述本人在调试欧姆龙PLC的模拟量应用时，几次未能调整好，后询问了客户，加上自己摸索中才得出的模拟量的使用经验。1、模拟量输入硬件的设置首次使用模拟量的输入输出需要检查卡键的接线及地址的设置情况，一般接线方法都可以参考厂家给出的接线图，但硬件的地址设置是大多数人容易忽视的东西，因为模拟量是特殊单元，所以要对他们的地址进行特殊的分配，比如有两个模拟量模块，那他们的地址不可以一样，设置地址用小螺丝刀，扭动转盘刻度，转盘刻度为“0~9”，如果第一个模块你定义的是“0”，那么第二个刻度定义的就是“1”；以此类推；设置完地址之后还需要在软件进一步的设置，首先是需要在线工作，PLC连接上去之后进行配置的操作，如下图所示:选择选项，再选创建；这样地址就在“IO表及单元设置”中可以看出来，否则，如果你没有定义它的地址，不创建它的地址，那么你所设置的地址在PLC中为无效，就会出现报警现象，正常在送电之前都得检查一下PLC的配置。硬件的设置，在开电之前需要对模拟量模块进行硬件的设置，把原为电压型的输入改为电流型的输入，设置的方法就是卸下接线端子排，然后把里面的开关拨到ON状态，也就是特殊单元的重启位拨到了ON的位置；这样就可以接收输入的4~20mA的电流值了；如下图所示：设置完硬件的部分后，接下来就是对软件进行设置，以下是软件部分的设置双击“IO表和单元设置”，打开列表双击模拟量插板部分的支架，如：“0010支架01”，也就是模拟量模块部分，进入设置页面模拟量输入设置页面设置输入使能端，把设定值原为disable，设置为Enable，把rangesetting设置为1-5V/4-20mA的值，然后就再软件进行编程就可以完成了；以下是模拟量输出的软件设置部分，方法和模拟量输入的方法是一样的，只是多了几项设置而已。特别注意的是分辨率的设置，一般欧姆龙的分辨率设置为4000；完成以上的设置之后接下来就是软件的编程，最后是软件的编程，正常软件的编程分为几部分：1、模拟量的滤波部分如下图范围只有在0~4000的分辨率的信号范围才能读取；再就是浮点数的转换过程；最好是做个均值算法，再四舍五入的算法经过以上的处理就可以输入了，程序还未对均值进行处理，变化率很小的话就可以不用均值处理，变化率大的话就要对均值进行处理。如果是模拟量输出的话还要对使能端进行写入，否则将模拟量输出将不起作用，以下是使能端设置使用程序就是把模拟量的输出端口置1，然后才能有输出。以上程序在现场已经调教过可以放心使用，如有类似的模拟量问题请发邮件联系本人，本人将给你们提供帮助，邮箱：huangqingzhi@126.com;
