Ⅲ-Ⅴ族化合物上张应变Ge的生长和表征的开题报告

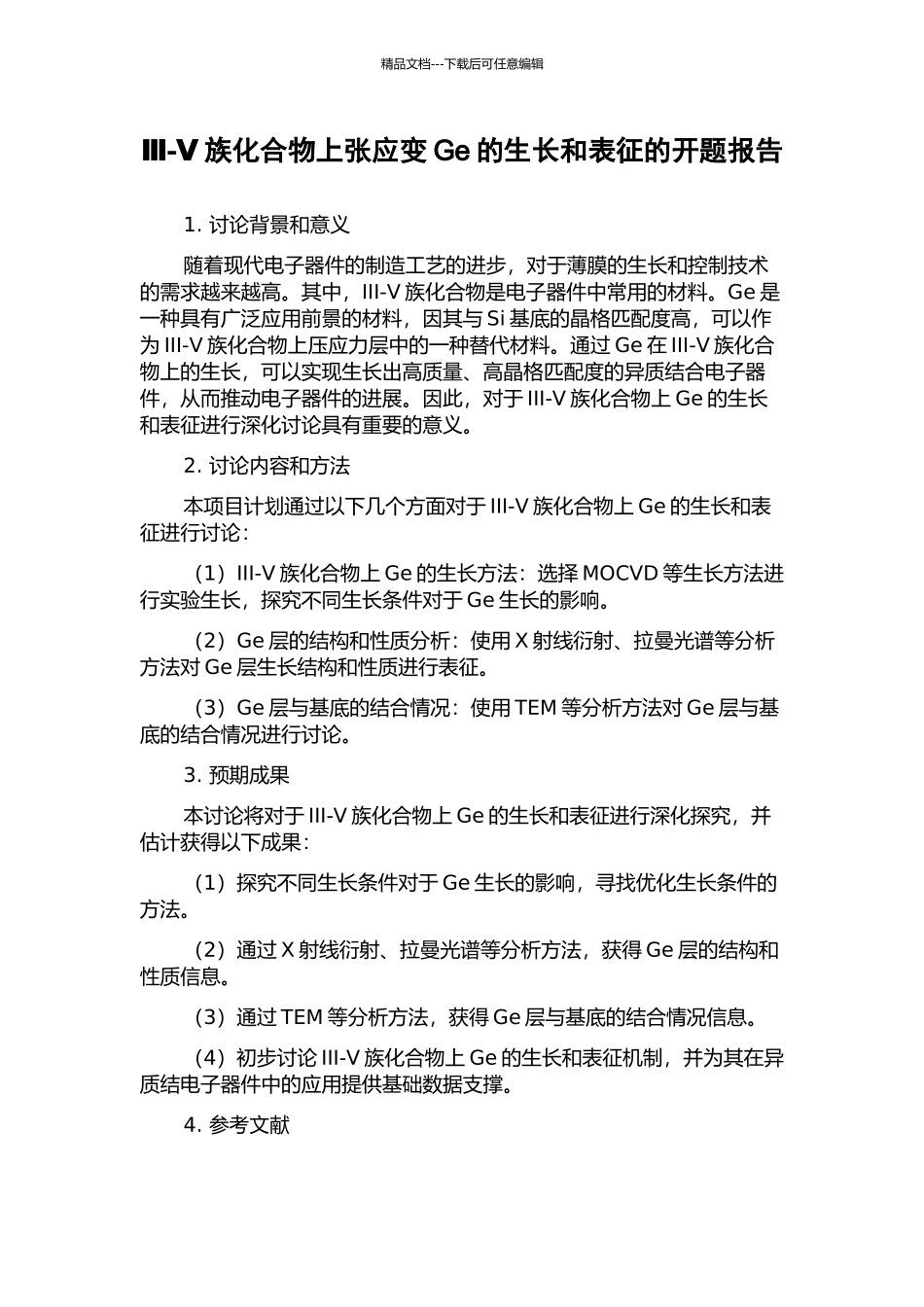

Ⅲ-Ⅴ族化合物上张应变Ge的生长和表征的开题报告_第1页
1/2

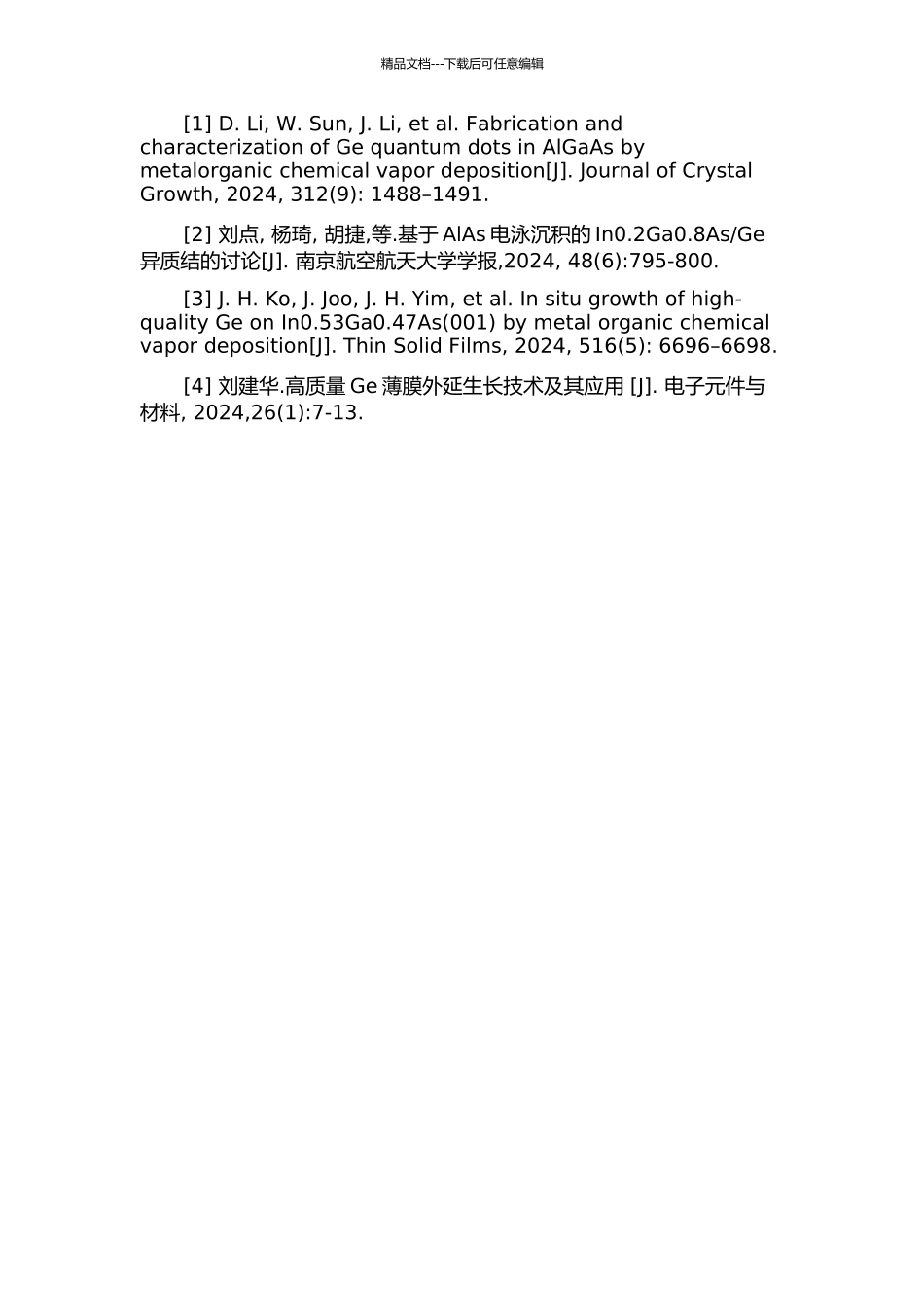

Ⅲ-Ⅴ族化合物上张应变Ge的生长和表征的开题报告_第2页
2/2
精品文档---下载后可任意编辑-Ⅲ Ⅴ 族化合物上张应变 Ge 的生长和表征的开题报告1. 讨论背景和意义随着现代电子器件的制造工艺的进步,对于薄膜的生长和控制技术的需求越来越高。其中,III-Ⅴ 族化合物是电子器件中常用的材料。Ge 是一种具有广泛应用前景的材料,因其与 Si 基底的晶格匹配度高,可以作为 III-Ⅴ 族化合物上压应力层中的一种替代材料。通过 Ge 在 III-Ⅴ 族化合物上的生长,可以实现生长出高质量、高晶格匹配度的异质结合电子器件,从而推动电子器件的进展。因此,对于 III-Ⅴ 族化合物上 Ge 的生长和表征进行深化讨论具有重要的意义。2. 讨论内容和方法本项目计划通过以下几个方面对于 III-Ⅴ 族化合物上 Ge 的生长和表征进行讨论:(1)III-Ⅴ 族化合物上 Ge 的生长方法:选择 MOCVD 等生长方法进行实验生长,探究不同生长条件对于 Ge 生长的影响。(2)Ge 层的结构和性质分析:使用 X 射线衍射、拉曼光谱等分析方法对 Ge 层生长结构和性质进行表征。(3)Ge 层与基底的结合情况:使用 TEM 等分析方法对 Ge 层与基底的结合情况进行讨论。3. 预期成果本讨论将对于 III-Ⅴ 族化合物上 Ge 的生长和表征进行深化探究,并估计获得以下成果:(1)探究不同生长条件对于 Ge 生长的影响,寻找优化生长条件的方法。(2)通过 X 射线衍射、拉曼光谱等分析方法,获得 Ge 层的结构和性质信息。(3)通过 TEM 等分析方法,获得 Ge 层与基底的结合情况信息。(4)初步讨论 III-Ⅴ 族化合物上 Ge 的生长和表征机制,并为其在异质结电子器件中的应用提供基础数据支撑。4. 参考文献精品文档---下载后可任意编辑[1] D. Li, W. Sun, J. Li, et al. Fabrication and characterization of Ge quantum dots in AlGaAs by metalorganic chemical vapor deposition[J]. Journal of Crystal Growth, 2024, 312(9): 1488–1491.[2] 刘点, 杨琦, 胡捷,等.基于 AlAs 电泳沉积的 In0.2Ga0.8As/Ge异质结的讨论[J]. 南京航空航天大学学报,2024, 48(6):795-800.[3] J. H. Ko, J. Joo, J. H. Yim, et al. In situ growth of high-quality Ge on In0.53Ga0.47As(001) by metal organic chemical vapor deposition[J]. Thin Solid Films, 2024, 516(5): 6696–6698.[4] 刘建华.高质量 Ge 薄膜外延生长技术及其应用 [J]. 电子元件与材料, 2024,26(1):7-13.
