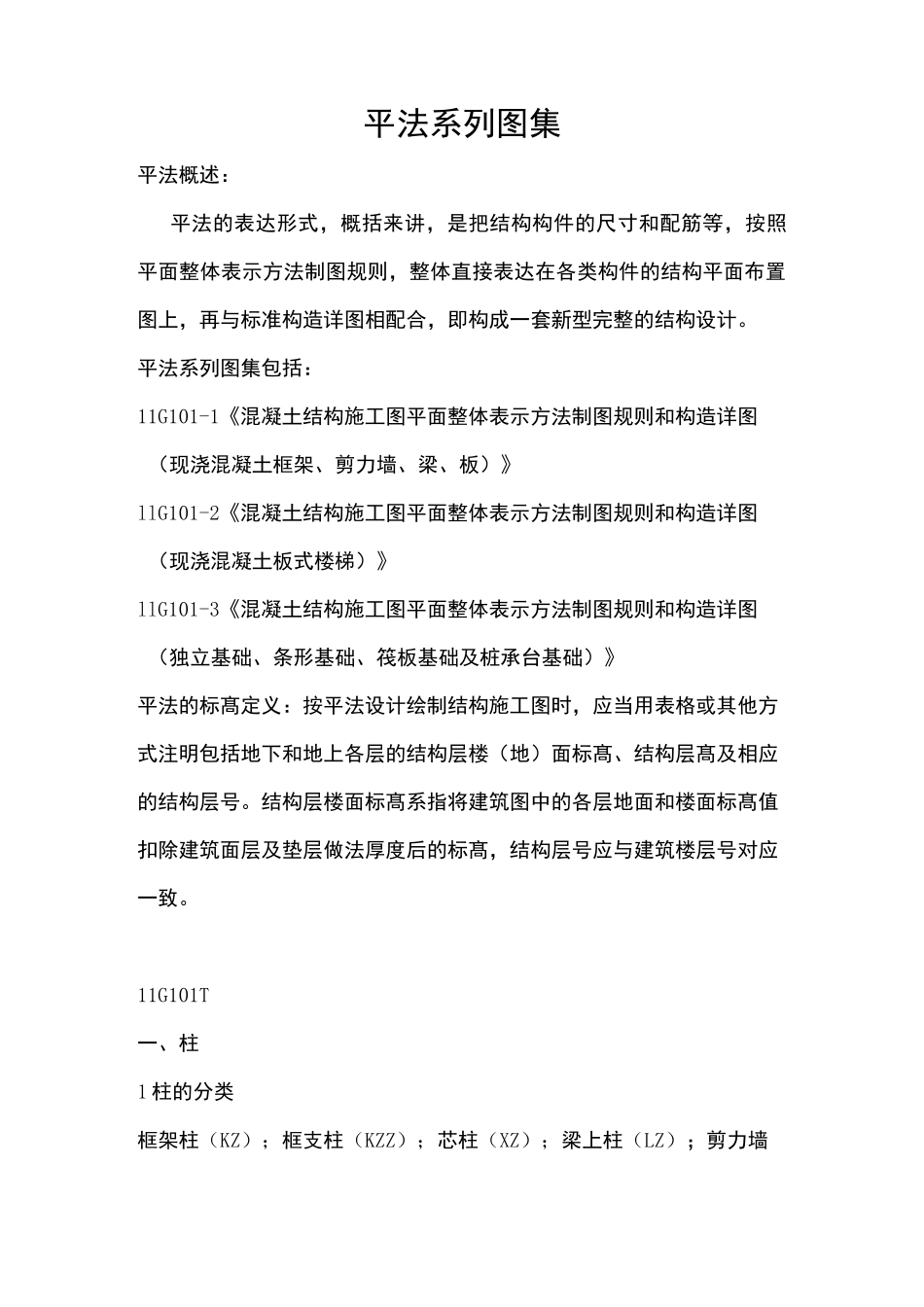

平法系列图集平法概述:平法的表达形式,概括来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。平法系列图集包括:11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》llG101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》llG101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏板基础及桩承台基础)》平法的标髙定义:按平法设计绘制结构施工图时,应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标髙、结构层髙及相应的结构层号。结构层楼面标髙系指将建筑图中的各层地面和楼面标髙值扣除建筑面层及垫层做法厚度后的标髙,结构层号应与建筑楼层号对应一致。11G101T一、柱1 柱的分类框架柱(KZ);框支柱(KZZ);芯柱(XZ);梁上柱(LZ);剪力墙上柱(QZ)。2 柱平法施工图的表示方法2.1 列表注写方式:系在柱平面布置图上,分别在同一编号的柱中选择一个截面标注几何参数代号:在柱表中注写柱号、柱段起止标髙、几何尺寸与配筋的具体数值,并配以各种柱截面形状及其箍筋类型图的方式,来表达柱平法施工图。2.2 截面注写方式:系在柱平面布置图的柱截面上,分别在同一编号的柱中选择一个截面,以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。二、剪力墙1 剪力墙包含的构件1.1 墙柱:约束边缘构件(YBZ);构造边缘构件(GBZ);非边缘暗柱(AZ);扶壁柱(FBZ)。1.2 墙身:Qxx(X 排)1.3 墙梁:连梁(LL);连梁【对角暗撑配筋 LL(JC)】;连梁【交叉斜筋配筋 LL(JX)】;连梁【集中对角斜筋配筋LL(DX)】;暗梁(AL);边框梁(BKL)。2 剪力墙平法施工图表示方法2.1 列表注写方式:系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中,对应于剪力墙平面布置图上的编号,用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式,来表达剪力墙平法施工图。2.2 截面注写方式:系在分标准层绘制的剪力墙平面布置图上,已直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。3 剪力墙洞口的表示方法3.1 在剪力墙平面布置图上绘制洞口示意,并标注洞口的平面定位尺寸。3.2 在洞口中心位置引注:①、洞口编号;②、洞口几何尺...
