低压断路器的选型和整定

低压断路器的选型和整定_第1页
1/8
低压断路器的选型和整定_第2页
2/8
低压断路器的选型和整定_第3页
3/8

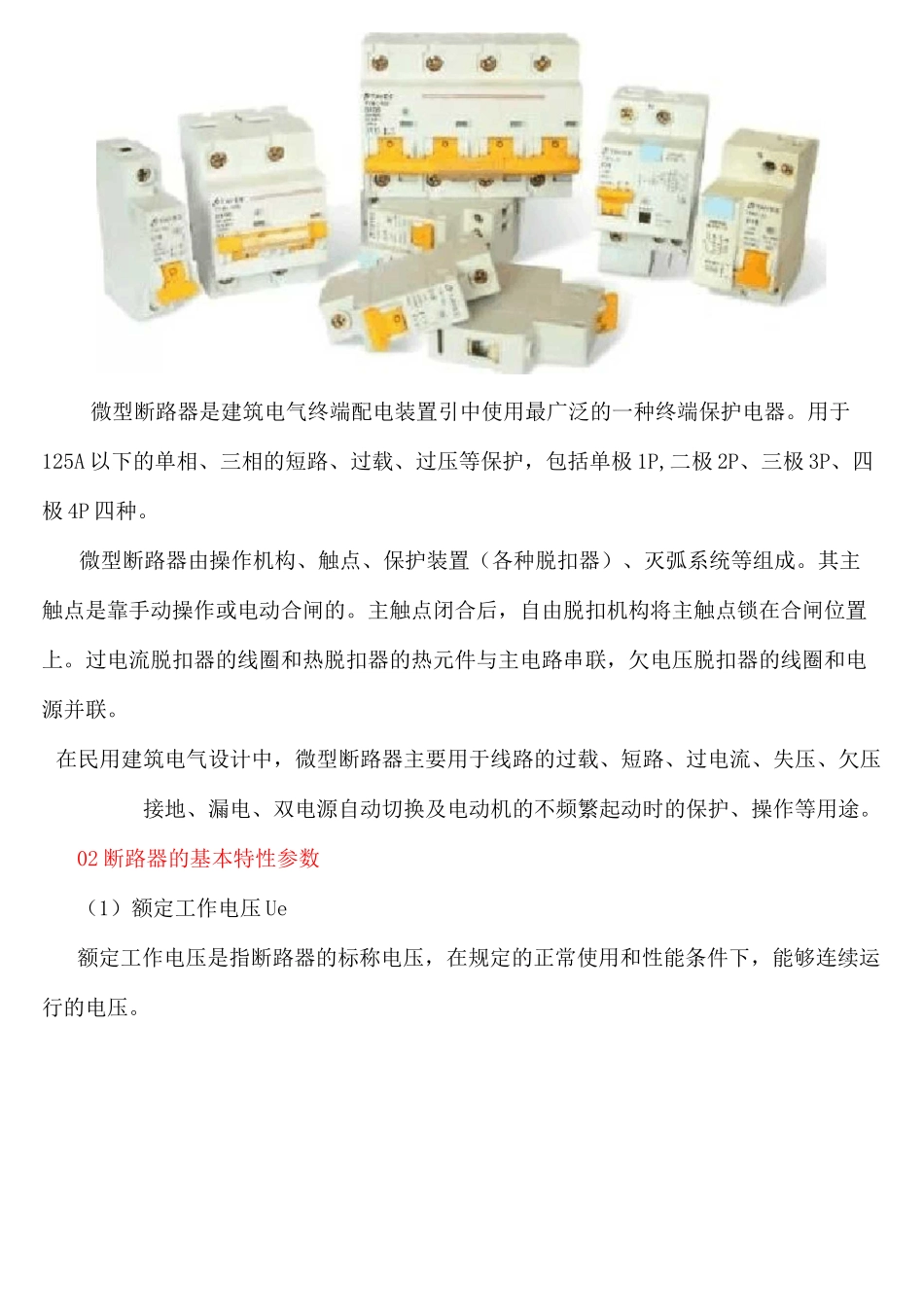

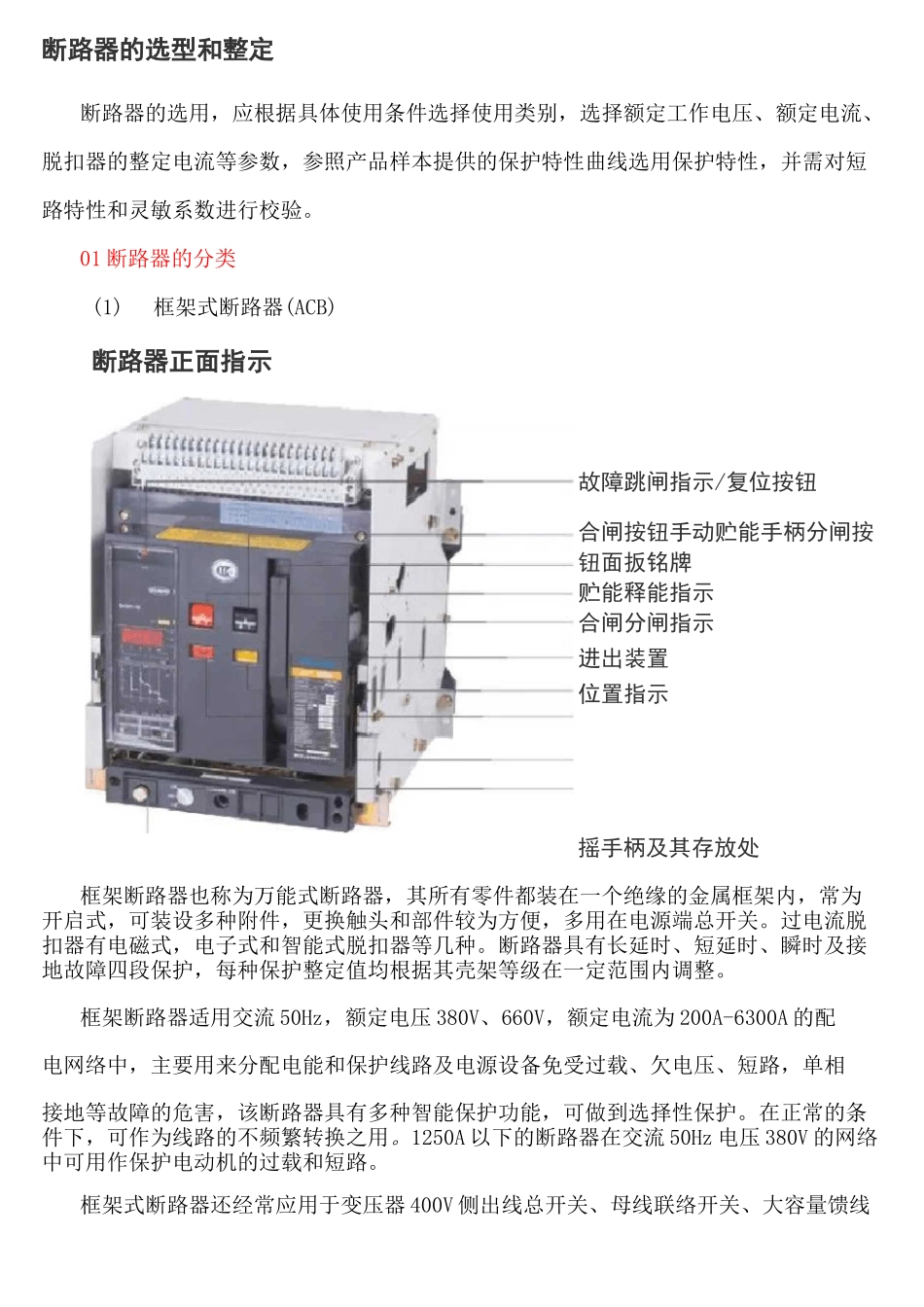

断路器的选型和整定断路器的选用,应根据具体使用条件选择使用类别,选择额定工作电压、额定电流、脱扣器的整定电流等参数,参照产品样本提供的保护特性曲线选用保护特性,并需对短路特性和灵敏系数进行校验。01 断路器的分类(1)框架式断路器(ACB)断路器正面指示故障跳闸指示/复位按钮合闸按钮手动贮能手柄分闸按钮面扳铭牌贮能释能指示合闸分闸指示进出装置位置指示摇手柄及其存放处框架断路器也称为万能式断路器,其所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便,多用在电源端总开关。过电流脱扣器有电磁式,电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均根据其壳架等级在一定范围内调整。框架断路器适用交流 50Hz,额定电压 380V、660V,额定电流为 200A-6300A 的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路,单相接地等故障的危害,该断路器具有多种智能保护功能,可做到选择性保护。在正常的条件下,可作为线路的不频繁转换之用。1250A 以下的断路器在交流 50Hz 电压 380V 的网络中可用作保护电动机的过载和短路。框架式断路器还经常应用于变压器 400V 侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。(2)塑壳式断路器(MCCB)塑壳式断路器也被称为装置式断路器,其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。辅助触点,欠电压脱扣器以及分励脱扣器等多采用模块化,结构非常紧凑,一般不考虑维修,适用于作支路的保护开关。塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。塑壳式断路器过电流脱扣器有电磁式和电子式两种,一般电磁式塑壳断路器为非选择性断路器,仅有长延时及瞬时两种保护方式;电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。塑壳式断路器一般用于配电馈线控制和保护,小型配电变压器的低压侧出线总开关,动力配电终端控制,也可用于各种生产机械的电源开关。(3)微型断路器(MCB)微型断路器是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。用于125A 以下的单相、三相的短路、过载、过压等保护,包括单极 1P,二极 2P、三极 3P、四极 4P 四种。微型断路器由操作机构、触点、保护装置(各种脱扣器)、...
