螺纹的画法及标注

螺纹的画法及标注_第1页
1/16

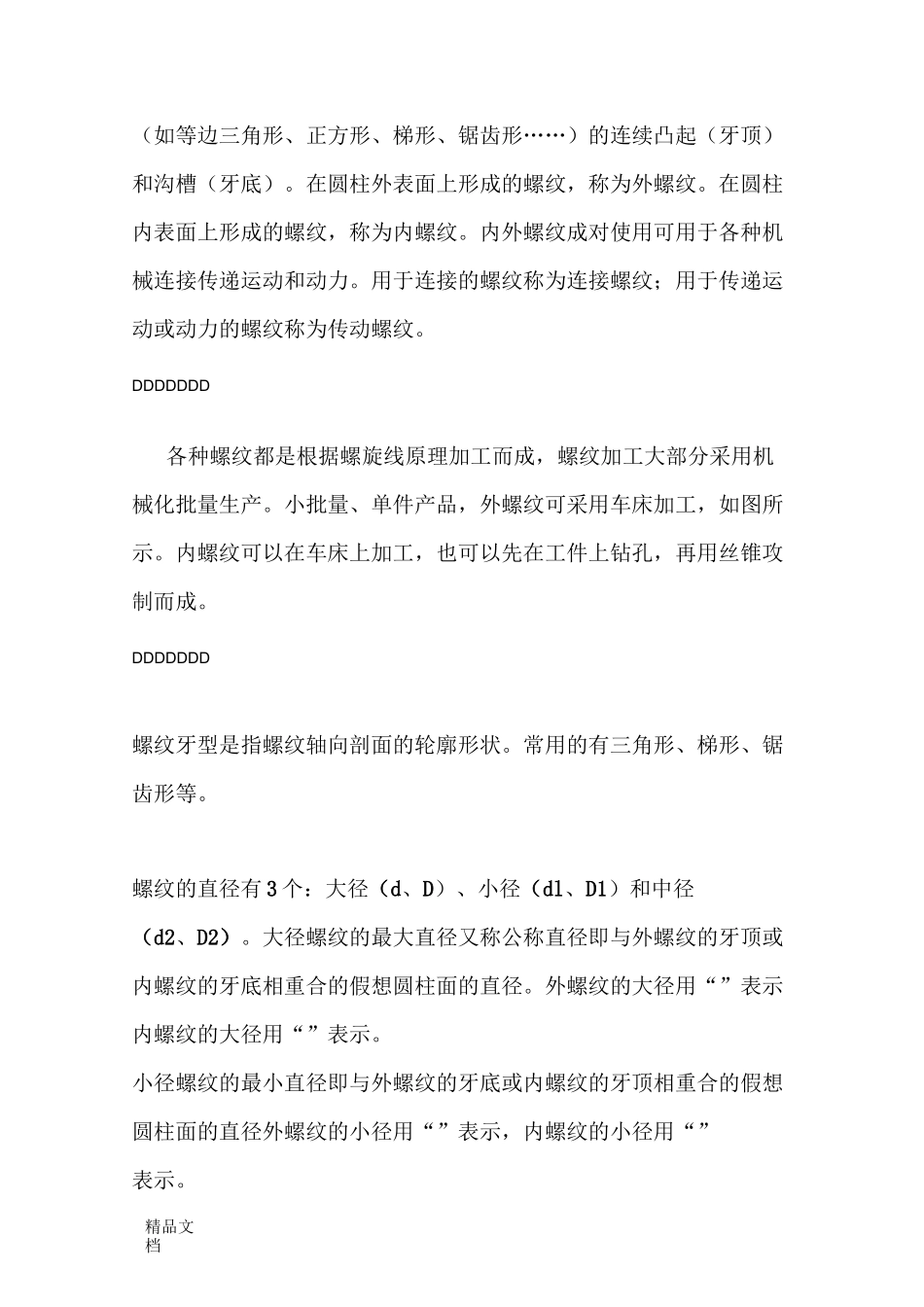

螺纹的画法及标注_第2页
2/16

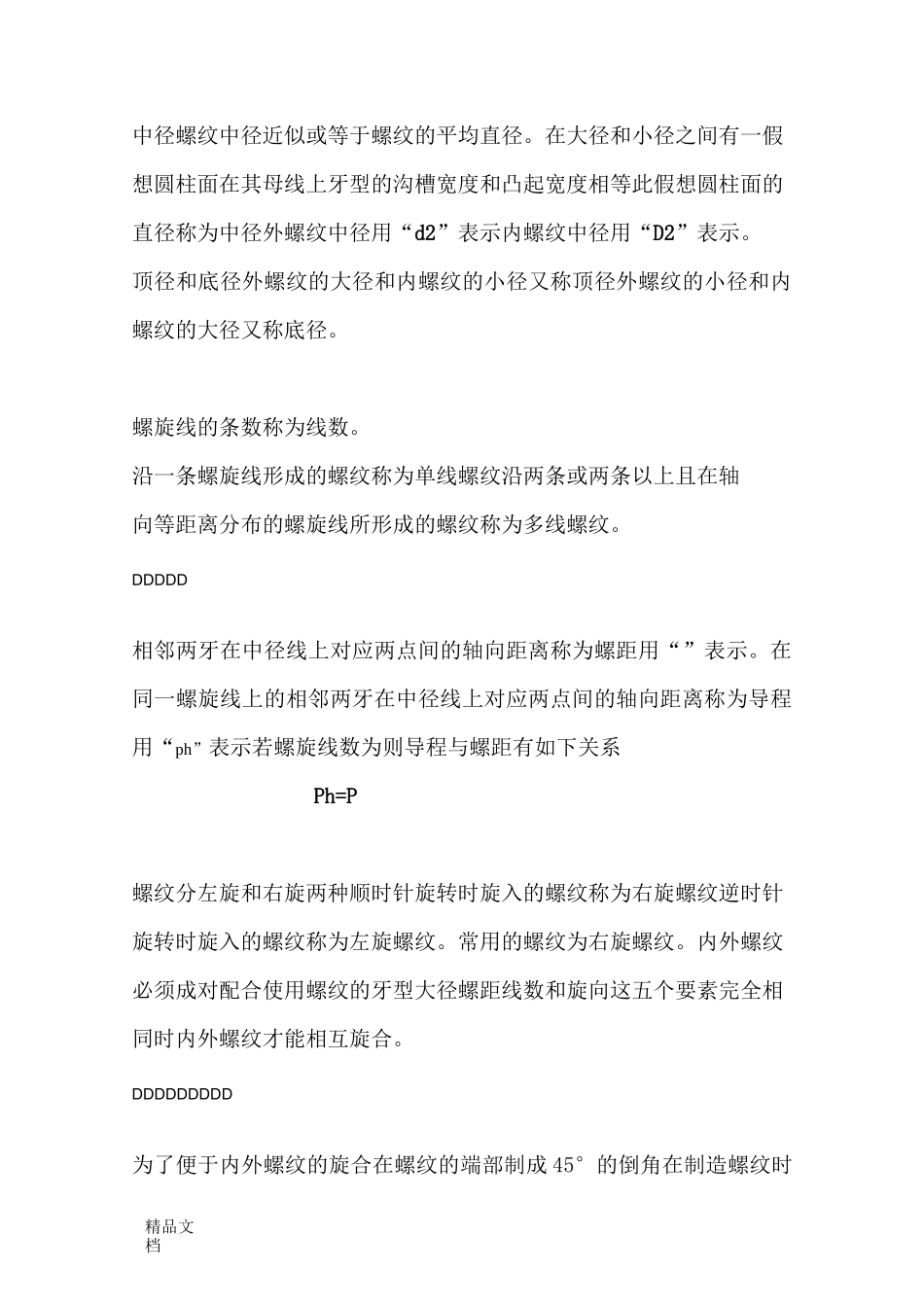

螺纹的画法及标注_第3页
3/16
精品文档DDDDDDDDDDDDDDDDDDD掌握螺纹的形成及螺纹的结构要素掌握螺纹的规定画法及标注方法DDDD螺纹的规定画法和螺纹的标注方法DDDD内、外螺纹的旋合画法DDDD讲解法,采用在黑板上作图,挂图及多媒体。这部分内容并不难理解,困难在于其内容枯燥,多属于需要记忆的规定;再加上图形简单,要求繁琐,因此,往往调动不起学生的学习兴趣,以致思想上不够重视。所以讲课时,应尽量采用实物对照图形的方法进行简要讲解,同时交给他们一些有用的记忆方法。DDDDDDD在各种机器设备中,经常会看到一些螺栓、螺母、螺钉等零件,起着联接的作用。这些零件的共同特点——都有螺纹。就是在日常生活中,螺纹也随处可见。螺纹的主要作用是连接零件或传递动力。在机器或设备中,有些大量使用的机件,如螺栓、螺母、螺钉、键、销、轴承等,它们的 DDDDDDDDDDDDDDDD。还有些机件,如齿轮、弹簧等,它们的 DDDDDDDDDDDDDD。螺纹是在圆柱或圆锥表面上,沿着螺旋线形成的具有相同剖面形状精品文档(如等边三角形、正方形、梯形、锯齿形……)的连续凸起(牙顶)和沟槽(牙底)。在圆柱外表面上形成的螺纹,称为外螺纹。在圆柱内表面上形成的螺纹,称为内螺纹。内外螺纹成对使用可用于各种机械连接传递运动和动力。用于连接的螺纹称为连接螺纹;用于传递运动或动力的螺纹称为传动螺纹。DDDDDDD各种螺纹都是根据螺旋线原理加工而成,螺纹加工大部分采用机械化批量生产。小批量、单件产品,外螺纹可采用车床加工,如图所示。内螺纹可以在车床上加工,也可以先在工件上钻孔,再用丝锥攻制而成。DDDDDDD螺纹牙型是指螺纹轴向剖面的轮廓形状。常用的有三角形、梯形、锯齿形等。螺纹的直径有 3 个:大径(d、D)、小径(dl、D1)和中径(d2、D2)。大径螺纹的最大直径又称公称直径即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。外螺纹的大径用“”表示内螺纹的大径用“”表示。小径螺纹的最小直径即与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱面的直径外螺纹的小径用“”表示,内螺纹的小径用“”表示。精品文档中径螺纹中径近似或等于螺纹的平均直径。在大径和小径之间有一假想圆柱面在其母线上牙型的沟槽宽度和凸起宽度相等此假想圆柱面的直径称为中径外螺纹中径用“d2”表示内螺纹中径用“D2”表示。顶径和底径外螺纹的大径和内螺纹的小径又称顶径外螺纹的小径和内螺纹的大径又称底径。螺旋线的条数称为线数。沿一条螺旋线形成的螺纹称为单线螺纹沿两条或...
