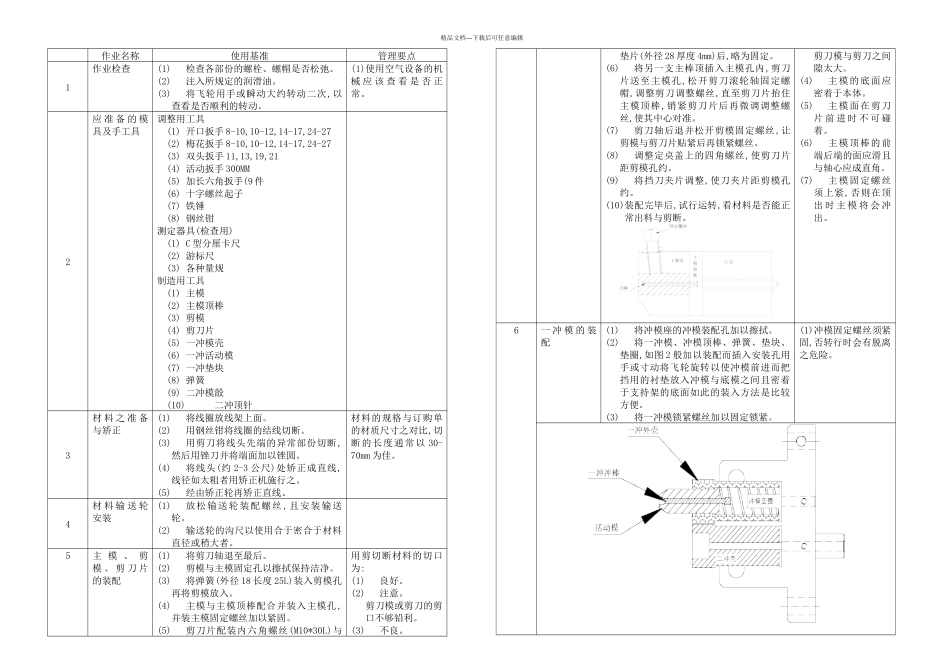

精品文档---下载后可任意编辑作业名称使用基准管理要点1作业检查(1)检查各部份的螺栓、螺帽是否松弛。(2)注入所规定的润滑油。(3)将飞轮用手或瞬动大约转动二次,以查看是否顺利的转动。(1)使用空气设备的机械 应 该 查 看 是 否 正常。2应 准 备 的 模具及手工具调整用工具(1) 开口扳手 8-10,10-12,14-17,24-27(2) 梅花扳手 8-10,10-12,14-17,24-27(3) 双头扳手 11,13,19,21(4) 活动扳手 300MM(5) 加长六角扳手(9 件(6) 十字螺丝起子(7) 铁锤(8) 钢丝钳测定器具(检查用)(1) C 型分厘卡尺(2) 游标尺(3) 各种量规制造用工具(1) 主模(2) 主模顶棒(3) 剪模(4) 剪刀片(5) 一冲模壳(6) 一冲活动模(7) 一冲垫块(8) 弹簧(9) 二冲模瞉(10)二冲顶针3材 料 之 准 备与矫正(1)将线圈放线架上面。(2)用钢丝钳将线圈的结线切断。(3)用剪刀将线头先端的异常部份切断,然后用锉刀并将端面加以锉圆。(4)将线头(约 2-3 公尺)处矫正成直线,线径如太粗者用矫正机施行之。(5)经由矫正轮再矫正直线。材料的规格与订购单的材质尺寸之对比,切断的长度通常以 30-70mm 为佳。4材 料 输 送 轮安装(1)放松输送轮装配螺丝 ,且安装输送轮。(2)输送轮的沟尺以使用合于密合于材料直径或稍大者。5主 模 、 剪模 、 剪 刀 片的装配(1)将剪刀轴退至最后。(2)剪模与主模固定孔以擦拭保持洁净。(3)将弹簧(外径 18 长度 25L)装入剪模孔再将剪模放入。(4)主模与主模顶棒配合并装入主模孔,并装主模固定螺丝加以紧固。(5)剪刀片配装内六角螺丝(M10*30L)与用剪切断材料的切口为:(1)良好。(2)注意。剪刀模或剪刀的剪口不够铅利。(3)不良。垫片(外径 28 厚度 4mm)后,略为固定。(6)将另一支主棒顶插入主模孔内,剪刀片送至主模孔,松开剪刀滚轮轴固定螺帽,调整剪刀调整螺丝,直至剪刀片抬住主模顶棒,销紧剪刀片后再微调调整螺丝,使其中心对准。(7)剪刀轴后退并松开剪模固定螺丝,让剪模与剪刀片贴紧后再锁紧螺丝。(8)调整定奌盖上的四角螺丝,使剪刀片距剪模孔约。(9)将挡刀夹片调整,使刀夹片距剪模孔约。(10)装配完毕后,试行运转,看材料是否能正常出料与剪断。剪刀模与剪刀之间隙太大。(4)主模的底面应密着于本体。(5)主模面在剪刀片 前 进 时 不 可 碰着。(6)主模顶棒的前端后端的面应滑且与轴心应成直角。(7)主模固定螺丝须上紧,否则在顶出 时 主 模 将 会 冲出。6一 冲 模 的 装配(1)将冲模座的冲模装配孔加以擦拭...
