一种多功能餐具清洗机

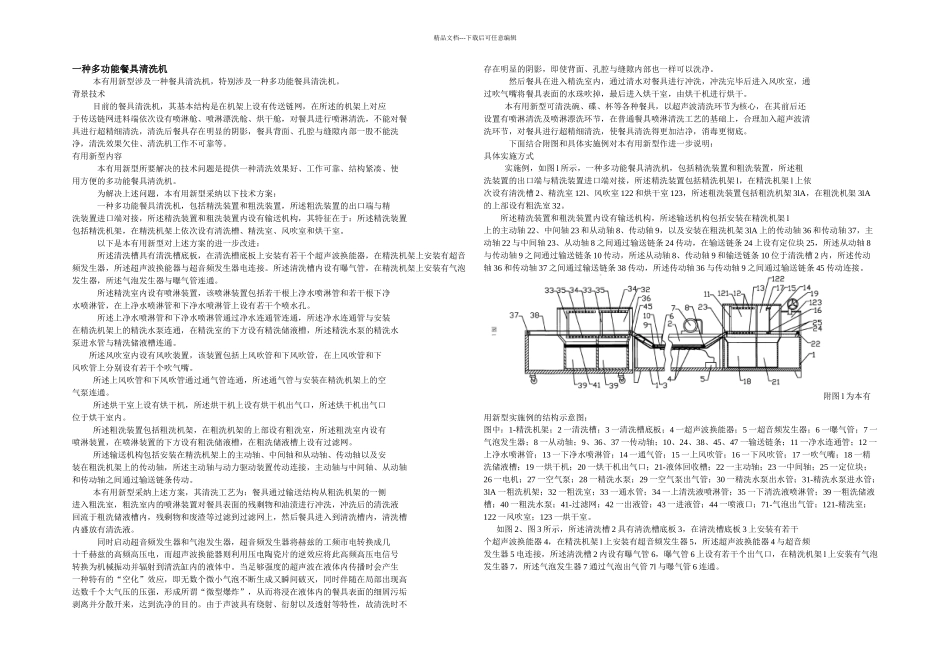

一种多功能餐具清洗机_第1页
1/3

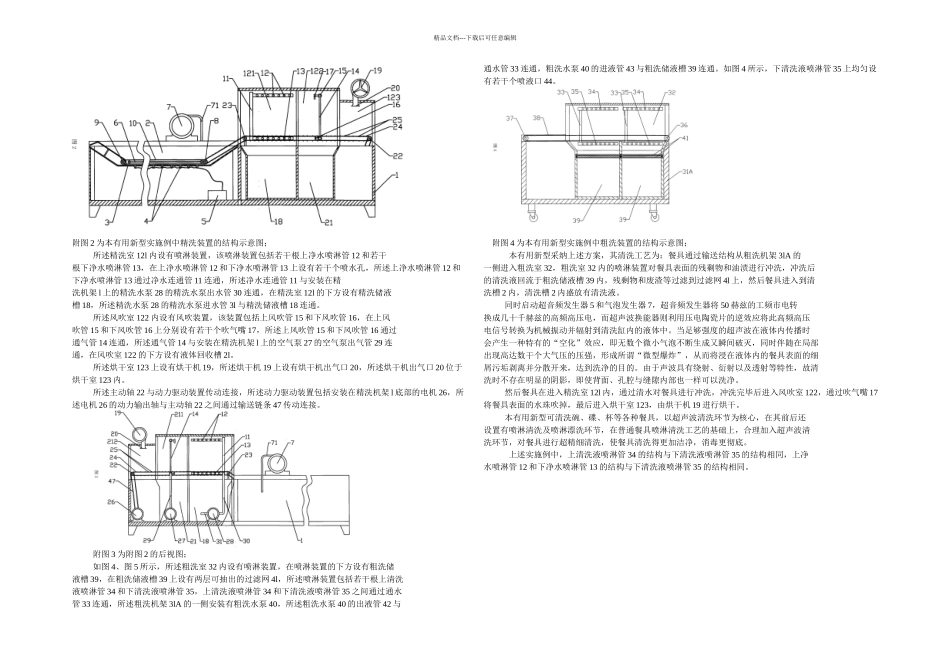

一种多功能餐具清洗机_第2页
2/3
一种多功能餐具清洗机_第3页
3/3
精品文档---下载后可任意编辑一种多功能餐具清洗机本有用新型涉及一种餐具清洗机,特别涉及一种多功能餐具清洗机。背景技术 目前的餐具清洗机,其基本结构是在机架上设有传送链网,在所述的机架上对应于传送链网进料端依次设有喷淋舱、喷淋漂洗舱、烘干舱,对餐具进行喷淋清洗,不能对餐具进行超精细清洗,清洗后餐具存在明显的阴影,餐具背面、孔腔与缝隙内部一股不能洗净,清洗效果欠佳、清洗机工作不可靠等。有用新型内容本有用新型所要解决的技术问题是提供一种清洗效果好、工作可靠、结构紧凑、使用方便的多功能餐具清洗机。为解决上述问题,本有用新型采纳以下技术方案:一种多功能餐具清洗机,包括精洗装置和粗洗装置,所述粗洗装置的出口端与精洗装置进口端对接,所述精洗装置和粗洗装置内设有输送机构,其特征在于:所述精洗装置包括精洗机架,在精洗机架上依次设有清洗槽、精洗室、风吹室和烘干室。以下是本有用新型对上述方案的进一步改进:所述清洗槽具有清洗槽底板,在清洗槽底板上安装有若干个超声波换能器,在精洗机架上安装有超音频发生器,所述超声波换能器与超音频发生器电连接。所述清洗槽内设有曝气管,在精洗机架上安装有气泡发生器,所述气泡发生器与曝气管连通。所述精洗室内设有喷淋装置,该喷淋装置包括若干根上净水喷淋管和若干根下净水喷淋管,在上净水喷淋管和下净水喷淋管上设有若干个喷水孔。所述上净水喷淋管和下净水喷淋管通过净水连通管连通,所述净水连通管与安装在精洗机架上的精洗水泵连通,在精洗室的下方设有精洗储液槽,所述精洗水泵的精洗水泵进水管与精洗储液槽连通。 所述风吹室内设有风吹装置,该装置包括上风吹管和下风吹管,在上风吹管和下风吹管上分别设有若干个吹气嘴。 所述上风吹管和下风吹管通过通气管连通,所述通气管与安装在精洗机架上的空气泵连通。所述烘干室上设有烘干机,所述烘干机上设有烘干机出气口,所述烘干机出气口位于烘干室内。所述粗洗装置包括粗洗机架,在粗洗机架的上部设有粗洗室,所述粗洗室内设有喷淋装置,在喷淋装置的下方设有粗洗储液槽,在粗洗储液槽上设有过滤网。所述输送机构包括安装在精洗机架上的主动轴、中间轴和从动轴、传动轴以及安装在粗洗机架上的传动轴,所述主动轴与动力驱动装置传动连接,主动轴与中间轴、从动轴和传动轴之间通过输送链条传动。本有用新型采纳上述方案,其清洗工艺为:餐具通过输送结构从粗洗机架的一侧进入粗洗室,粗洗室内的喷淋装...
