一级减速器设计

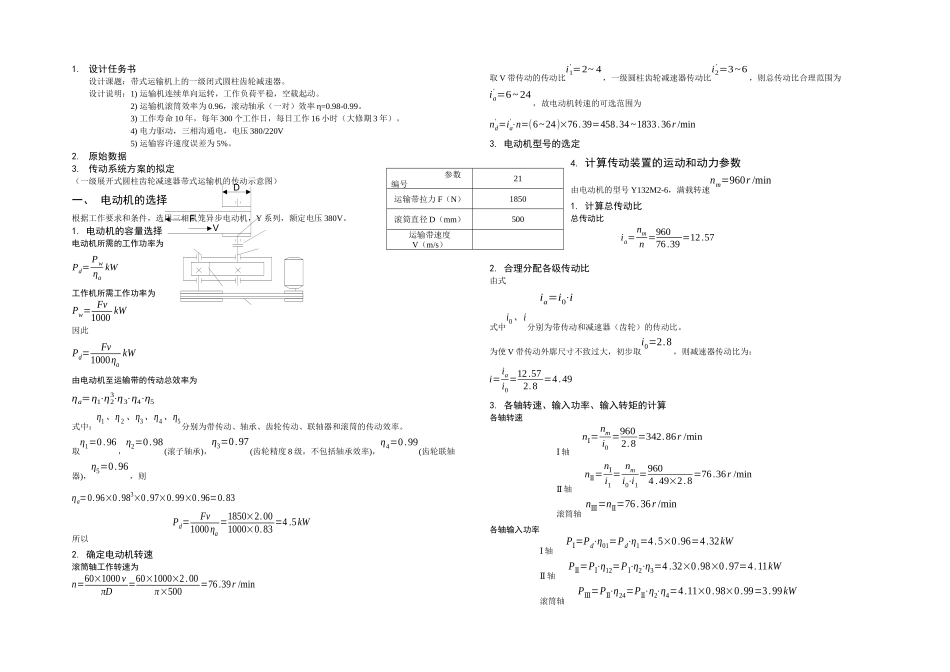

DFV1. 设计任务书设计课题：带式运输机上的一级闭式圆柱齿轮减速器。设计说明：1) 运输机连续单向运转，工作负荷平稳，空载起动。2) 运输机滚筒效率为 0.96，滚动轴承（一对）效率 η=0.98-0.99。3) 工作寿命 10 年，每年 300 个工作日，每日工作 16 小时（大修期 3 年）。4) 电力驱动，三相沟通电，电压 380/220V5) 运输容许速度误差为 5%。2. 原始数据3. 传动系统方案的拟定（一级展开式圆柱齿轮减速器带式运输机的传动示意图）一、 电动机的选择根据工作要求和条件，选用三相鼠笼异步电动机，Y 系列，额定电压 380V。1. 电动机的容量选择电动机所需的工作功率为Pd=PwηakW工作机所需工作功率为Pw= Fv1000 kW因此 Pd=Fv1000ηakW由电动机至运输带的传动总效率为ηa=η1⋅η23⋅η3⋅η4⋅η5式中：η1、η 2 、η3、η4、η5分别为带传动、轴承、齿轮传动、联轴器和滚筒的传动效率。取η1=0.96，η2=0.98(滚子轴承)，η3=0.97(齿轮精度 8 级，不包括轴承效率)，η4=0.99(齿轮联轴器)，η5=0.96，则ηa=0.96×0.983×0.97×0.99×0.96=0.83所以 Pd=Fv1000ηa=1850×2.001000×0.83 =4 .5kW2. 确定电动机转速滚筒轴工作转速为n=60×1000 vπD=60×1000×2.00π×500=76.39r /min取 V 带传动的传动比i1' =2~ 4，一级圆柱齿轮减速器传动比i2' =3~6，则总传动比合理范围为ia' =6~ 24，故电动机转速的可选范围为nd' =ia'⋅n=(6~24)×76.39=458.34 ~1833.36r /min3. 电动机型号的选定4. 计算传动装置的运动和动力参数由电动机的型号 Y132M2-6，满载转速nm=960r /min1. 计算总传动比总传动比ia=nmn =96076.39 =12.572. 合理分配各级传动比由式ia=i0⋅i式中i0、i分别为带传动和减速器（齿轮）的传动比。为使 V 带传动外廓尺寸不致过大，初步取i0=2.8，则减速器传动比为：i=iai0=12.572.8 =4.493. 各轴转速、输入功率、输入转矩的计算各轴转速Ⅰ 轴 nⅠ=nmi0=9602.8 =342.86r /minⅡ 轴 nⅡ=nⅠi1=nmi0⋅i1=9604 .49×2.8=76.36r /min滚筒轴 nⅢ=nⅡ=76.36r /min各轴输入功率Ⅰ 轴 PⅠ=Pd⋅η01=Pd⋅η1=4.5×0.96=4.32kWⅡ 轴 PⅡ=PⅠ⋅η12=PⅠ⋅η2⋅η3=4 .32×0.98×0.97=4.11kW滚筒轴 PⅢ=PⅡ⋅η24=PⅡ⋅η2⋅η4=4.11×0.98×0.99=3.99kW参数编号21运输带拉力 F（N）1850滚筒直径 D（mm）500运输带速度V（m/s）精品文档---下载后可任意编辑（Ⅰ~Ⅲ轴的输出功率则分...
