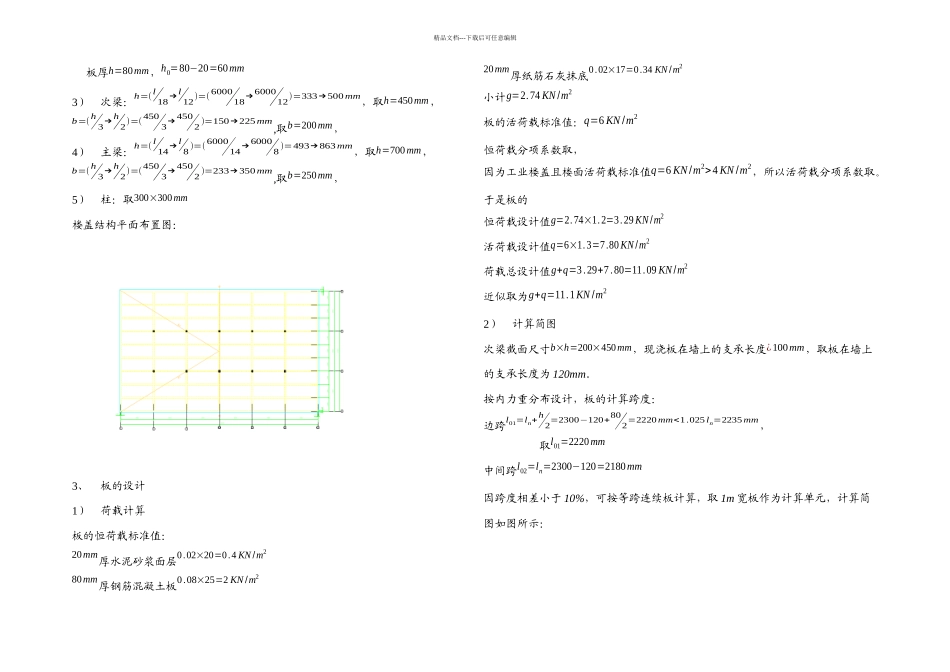

三层仓库钢筋混凝土现浇单向板肋梁楼板盖设计整理By阿拉蕾_第1页
1/8
三层仓库钢筋混凝土现浇单向板肋梁楼板盖设计整理By阿拉蕾_第2页
2/8
三层仓库钢筋混凝土现浇单向板肋梁楼板盖设计整理By阿拉蕾_第3页
3/8
精品文档---下载后可任意编辑计算书1、设计资料1)楼盖平面图2)荷载20mm厚水泥砂浆面层,γ=20 KN /m3,20mm厚纸筋石灰抹底,γ=17 KN /m3,楼面活荷载标准值,q=6 KN /m23)材料:采纳C20混凝土,板钢筋HPB235,梁受力钢筋HRB335,箍筋、架立筋HPB2352、楼板的结构平面布置1)确定主梁的跨度为 6900mm,次梁的跨度为 6000mm,主梁跨内布置两根次梁,板的跨度为 2300mm2)板厚:h=l/40=2300/40=57.5mm,对工业的楼盖板,要求h≥80mm,所以取精品文档---下载后可任意编辑板厚h=80mm,h0=80−20=60mm3)次梁:h=(l18→l12)=(600018→600012)=333→500mm,取h=450mm,b=(h3→h2)=(4503→4502)=150→225 mm,取b=200mm,4)主梁:h=(l14→l8)=(600014→60008)=493→863mm,取h=700mm,b=(h3→h2)=(4503→4502)=233→350 mm,取b=250mm,5)柱:取300×300mm楼盖结构平面布置图:3、板的设计1)荷载计算板的恒荷载标准值:20mm厚水泥砂浆面层0.02×20=0.4 KN /m280mm厚钢筋混凝土板0.08×25=2 KN /m220mm厚纸筋石灰抹底0.02×17=0.34 KN /m2小计g=2.74 KN /m2板的活荷载标准值:q=6 KN /m2恒荷载分项系数取,因为工业楼盖且楼面活荷载标准值q=6 KN /m2>4 KN /m2,所以活荷载分项系数取。于是板的恒荷载设计值g=2.74×1.2=3.29 KN /m2活荷载设计值q=6×1.3=7.80 KN /m2荷载总设计值g+q=3.29+7.80=11.09 KN /m2近似取为g+q=11.1KN /m22)计算简图次梁截面尺寸b×h=200×450mm,现浇板在墙上的支承长度¿100mm,取板在墙上的支承长度为 120mm。按内力重分布设计,板的计算跨度:边跨l01=ln+h2=2300−120+802=2220mm<1.025 ln=2235mm,取l01=2220mm中间跨l02=ln=2300−120=2180mm因跨度相差小于 10%,可按等跨连续板计算,取 1m 宽板作为计算单元,计算简图如图所示:218021802180218022202220精品文档---下载后可任意编辑3)弯矩计算值由表 12-1 查得,板的弯矩系数分别为:边跨跨中111,离端点第二支座−111,中间跨跨中116,中间支座−114,故M 1=−M B=(g+q)l01211=11.1×2.22211=4.97 KN⋅mM c=−( g+q)l02214=−11.1×2.18214=−3.77 KN⋅mM 2=( g+q)l02216=11.1×2.18216=3.30 KN⋅m4)正截面受弯承载力计算板厚h=80mm,h0=80−20=60mm,C20混凝土,α 1=1,f c=9.6 KN /mm2,板钢筋HPB235,f y=210 KN /mm2 ,板配筋计算过程列于下表内:截面1B2C弯矩设计值(KN⋅m )α s=M /α 1f cbh024...
