三相半波整流电路设计

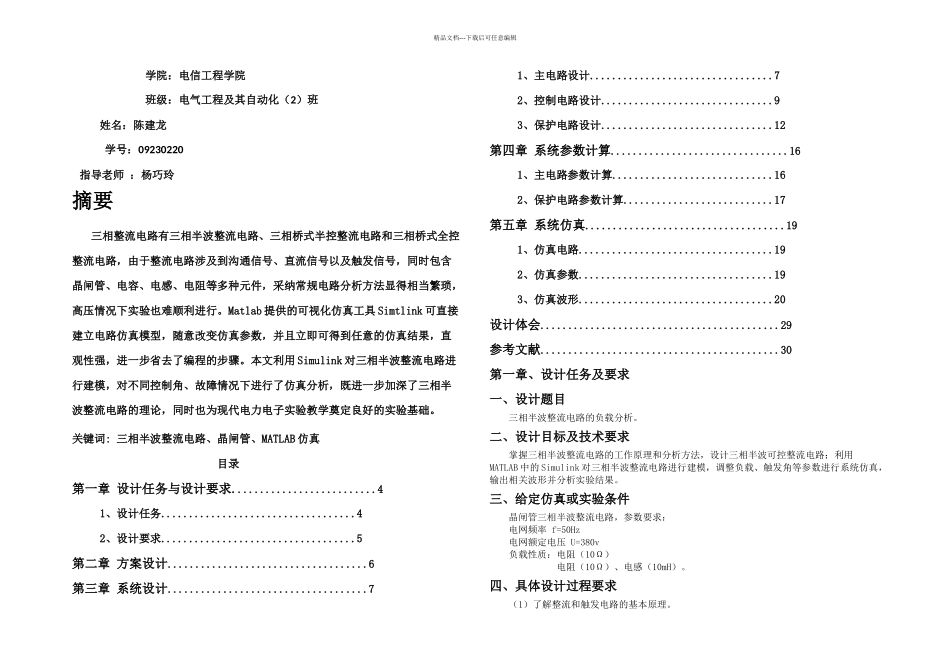

精品文档---下载后可任意编辑 学院：电信工程学院 班级：电气工程及其自动化（2）班 姓名：陈建龙 学号：09230220 指导老师 ：杨巧玲摘要三相整流电路有三相半波整流电路、三相桥式半控整流电路和三相桥式全控整流电路，由于整流电路涉及到沟通信号、直流信号以及触发信号，同时包含晶闸管、电容、电感、电阻等多种元件，采纳常规电路分析方法显得相当繁琐，高压情况下实验也难顺利进行。Matlab 提供的可视化仿真工具 Simtlink 可直接建立电路仿真模型，随意改变仿真参数，并且立即可得到任意的仿真结果，直观性强，进一步省去了编程的步骤。本文利用 Simulink 对三相半波整流电路进行建模，对不同控制角、故障情况下进行了仿真分析，既进一步加深了三相半波整流电路的理论，同时也为现代电力电子实验教学奠定良好的实验基础。关键词: 三相半波整流电路、晶闸管、MATLAB 仿真 目录第一章 设计任务与设计要求..........................4 1、设计任务...................................4 2、设计要求...................................5第二章 方案设计....................................6第三章 系统设计....................................7 1、主电路设计.................................7 2、控制电路设计...............................9 3、保护电路设计...............................12第四章 系统参数计算................................16 1、主电路参数计算.............................16 2、保护电路参数计算...........................17第五章 系统仿真....................................19 1、仿真电路...................................19 2、仿真参数...................................19 3、仿真波形...................................20设计体会...........................................29参考文献...........................................30第一章、设计任务及要求一、设计题目三相半波整流电路的负载分析。二、设计目标及技术要求掌握三相半波整流电路的工作原理和分析方法，设计三相半波可控整流电路；利用MATLAB 中的 Simulink 对三相半波整流电路进行建模，调整负载、触发角等参数进行系统仿真，输出相关波形并分析实验结果。三、给定仿真或实验条件晶闸管三相半波整流电路，参数要求：电网频率 f=50Hz电网额定电压 U=380v负载性质：电阻（10Ω）电...
