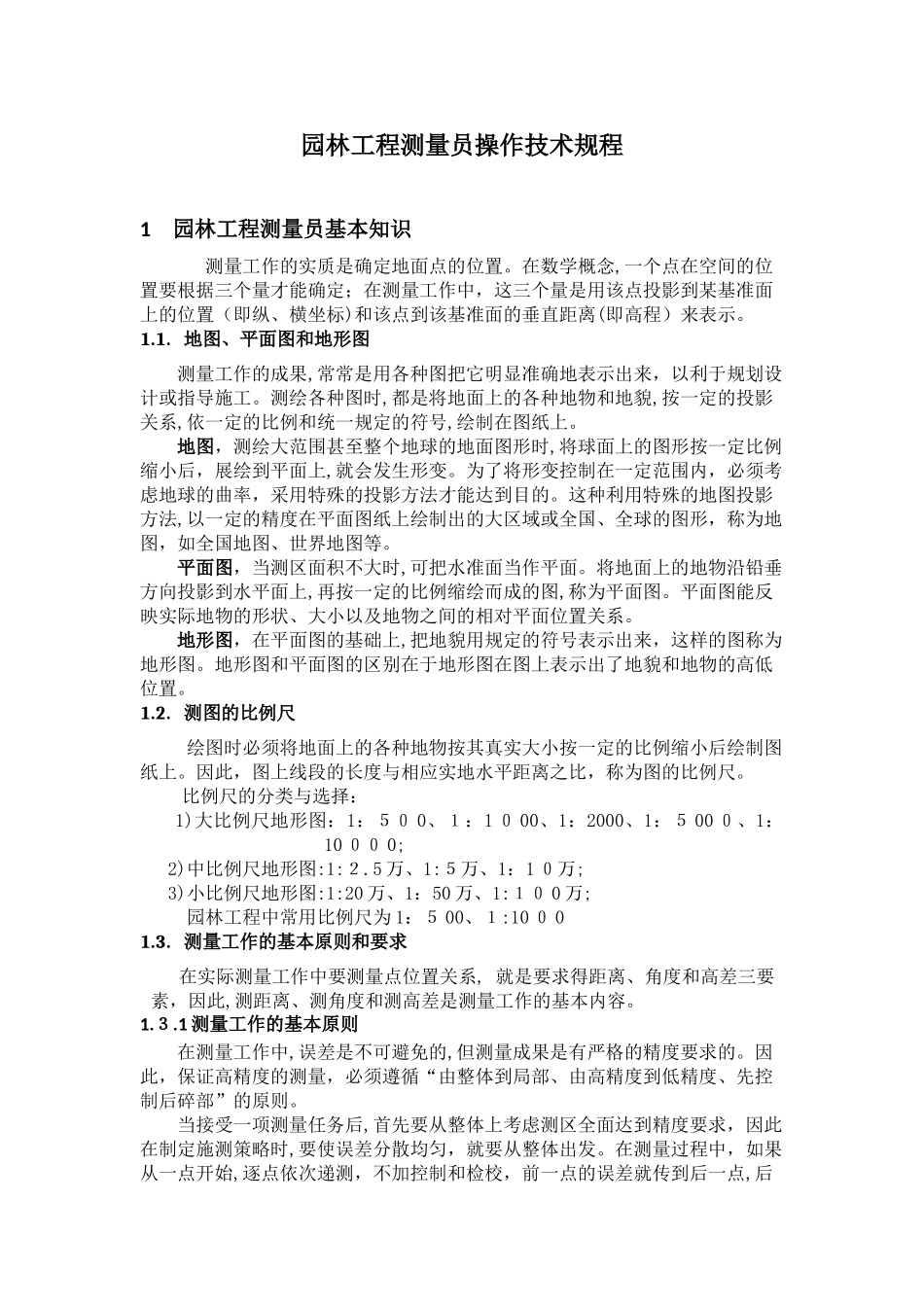

园林工程测量员操作技术规程1园林工程测量员基本知识测量工作的实质是确定地面点的位置。在数学概念,一个点在空间的位置要根据三个量才能确定;在测量工作中,这三个量是用该点投影到某基准面上的位置(即纵、横坐标)和该点到该基准面的垂直距离(即高程)来表示。1.1.地图、平面图和地形图测量工作的成果,常常是用各种图把它明显准确地表示出来,以利于规划设计或指导施工。测绘各种图时,都是将地面上的各种地物和地貌,按一定的投影关系,依一定的比例和统一规定的符号,绘制在图纸上。地图,测绘大范围甚至整个地球的地面图形时,将球面上的图形按一定比例缩小后,展绘到平面上,就会发生形变。为了将形变控制在一定范围内,必须考虑地球的曲率,采用特殊的投影方法才能达到目的。这种利用特殊的地图投影方法,以一定的精度在平面图纸上绘制出的大区域或全国、全球的图形,称为地图,如全国地图、世界地图等。平面图,当测区面积不大时,可把水准面当作平面。将地面上的地物沿铅垂方向投影到水平面上,再按一定的比例缩绘而成的图,称为平面图。平面图能反映实际地物的形状、大小以及地物之间的相对平面位置关系。地形图,在平面图的基础上,把地貌用规定的符号表示出来,这样的图称为地形图。地形图和平面图的区别在于地形图在图上表示出了地貌和地物的高低位置。1.2.测图的比例尺绘图时必须将地面上的各种地物按其真实大小按一定的比例缩小后绘制图纸上。因此,图上线段的长度与相应实地水平距离之比,称为图的比例尺。比例尺的分类与选择:1)大比例尺地形图:1:500、1:1000、1:2000、1:5000、1:10000;2)中比例尺地形图:1:2.5万、1:5万、1:10万;3)小比例尺地形图:1:20万、1:50万、1:100万;园林工程中常用比例尺为1:500、1:10001.3.测量工作的基本原则和要求在实际测量工作中要测量点位置关系,就是要求得距离、角度和高差三要素,因此,测距离、测角度和测高差是测量工作的基本内容。1.3.1测量工作的基本原则在测量工作中,误差是不可避免的,但测量成果是有严格的精度要求的。因此,保证高精度的测量,必须遵循“由整体到局部、由高精度到低精度、先控制后碎部”的原则。当接受一项测量任务后,首先要从整体上考虑测区全面达到精度要求,因此在制定施测策略时,要使误差分散均匀,就要从整体出发。在测量过程中,如果从一点开始,逐点依次递测,不加控制和检校,前一点的误差就传到后一点,后一点又产生新的误差,如此下去,误差会传递累积起来,因此,在测区内均匀布设恰当密度的一些点,使它们能构成附合或自行闭合,对它们所测的数据就能进行检验和校正,使它们的误差得到控制。这样的点常称为控制点,对之所进行的测量称为控制测量,控制点相对碎部点也是精度比较高的点,再由这样的点去测碎部的点。对碎部点所进行的测量称为碎部测量。总之,遵循测量工作的基本原则,是提高精度的最好方法。1.3.2测量工作的基本要求测量工作是一项非常细致的工作,各个环节都是紧密相连的,无论是测还是算,必须有严格的校核措施,发现错误或不符合精度要求的观测数据,要查明原因,即时返工重测,把工作损失降到最低程度。无论是操作仪器还是测量施工,都要严格按照操作规程和施测步骤进行。测量记录是外业工作的成果,是评定观测质量、使用观测成果的基本依据。测量人员必须坚持严肃认真的科学态度,实事求是地做好记录工作,要求做到内容真实、完整,书写清楚、整洁,一般用铅笔记,如果记错了,不要用橡皮擦擦掉,而要用铅笔画掉,然后将正确的数据写在旁边,以保持记录的原始性,决不能随意涂改或伪造数据。测量标志是测量工作的重要依据,要做好标志的设置工作,并应妥善保护。测量工作不是个人能单独进行的工作,而是以队、组的形式集体进行的工作,既要合理分工,又要密切配合,才能把工作做好。测量工作总是外业多,常要跋山涉水,常有严寒酷暑,等等,测量工作人员必须能吃苦耐劳。2园林工程测量的主要测绘技术2.1园林工程水准测量确定地面点高程的测量工作,称为高程测量。高程测量又是测量三项基本工作之一。根据使用仪器和施测方法的不同,高程测量可分为水准测量、三角高程测...
