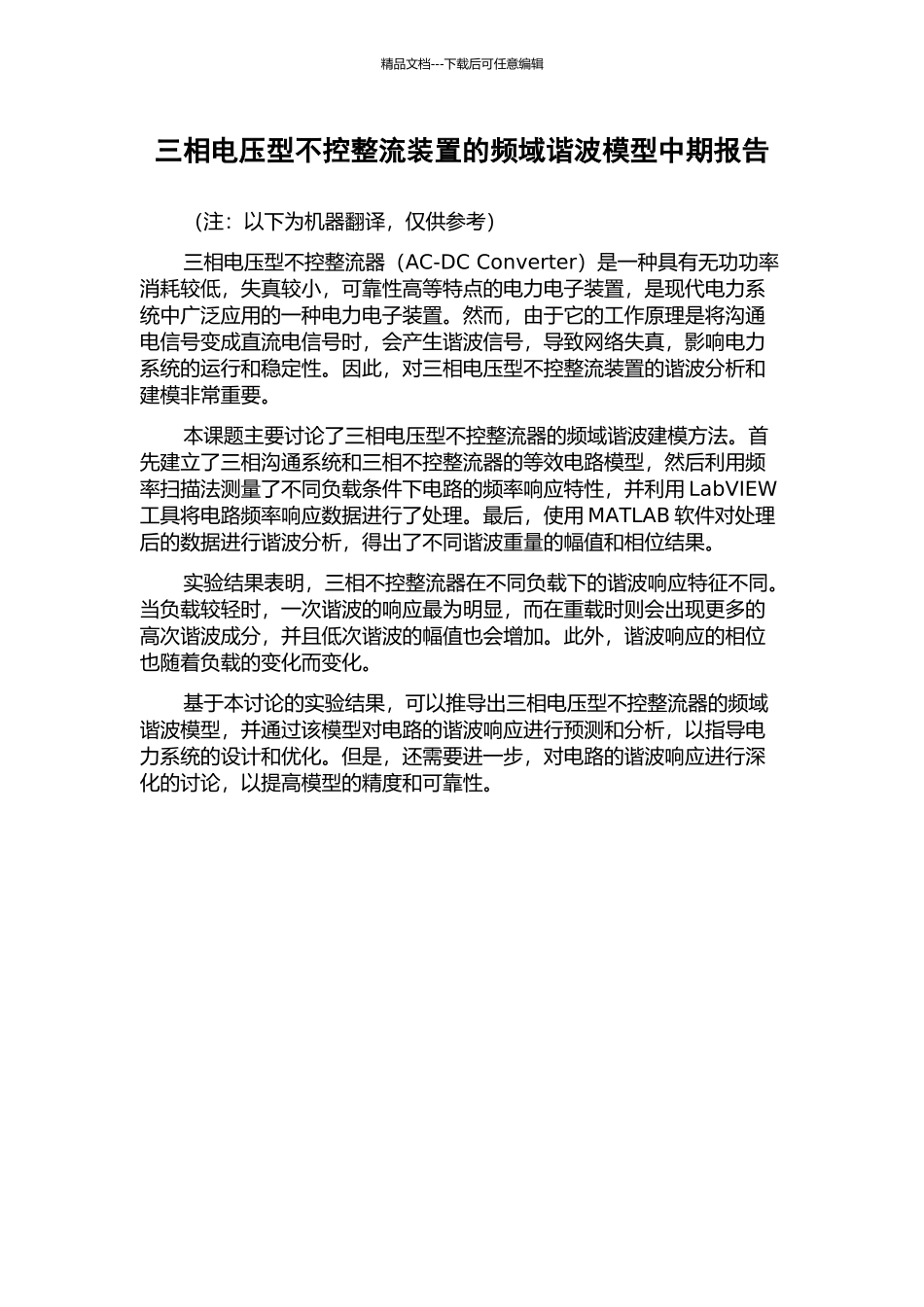

精品文档---下载后可任意编辑三相电压型不控整流装置的频域谐波模型中期报告（注：以下为机器翻译，仅供参考）三相电压型不控整流器（AC-DC Converter）是一种具有无功功率消耗较低，失真较小，可靠性高等特点的电力电子装置，是现代电力系统中广泛应用的一种电力电子装置。然而，由于它的工作原理是将沟通电信号变成直流电信号时，会产生谐波信号，导致网络失真，影响电力系统的运行和稳定性。因此，对三相电压型不控整流装置的谐波分析和建模非常重要。本课题主要讨论了三相电压型不控整流器的频域谐波建模方法。首先建立了三相沟通系统和三相不控整流器的等效电路模型，然后利用频率扫描法测量了不同负载条件下电路的频率响应特性，并利用 LabVIEW工具将电路频率响应数据进行了处理。最后，使用 MATLAB 软件对处理后的数据进行谐波分析，得出了不同谐波重量的幅值和相位结果。实验结果表明，三相不控整流器在不同负载下的谐波响应特征不同。当负载较轻时，一次谐波的响应最为明显，而在重载时则会出现更多的高次谐波成分，并且低次谐波的幅值也会增加。此外，谐波响应的相位也随着负载的变化而变化。基于本讨论的实验结果，可以推导出三相电压型不控整流器的频域谐波模型，并通过该模型对电路的谐波响应进行预测和分析，以指导电力系统的设计和优化。但是，还需要进一步，对电路的谐波响应进行深化的讨论，以提高模型的精度和可靠性。
