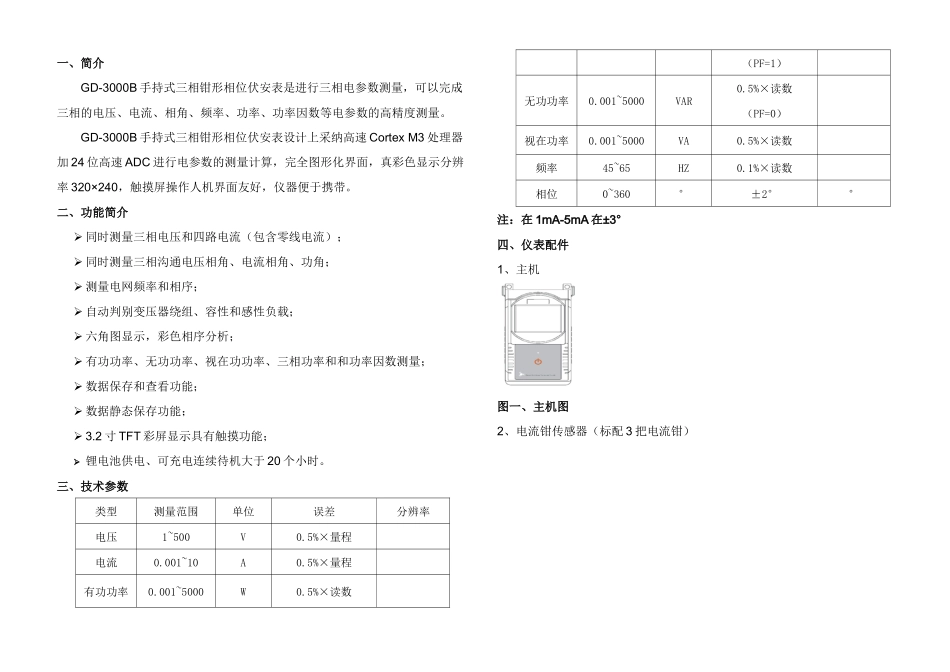

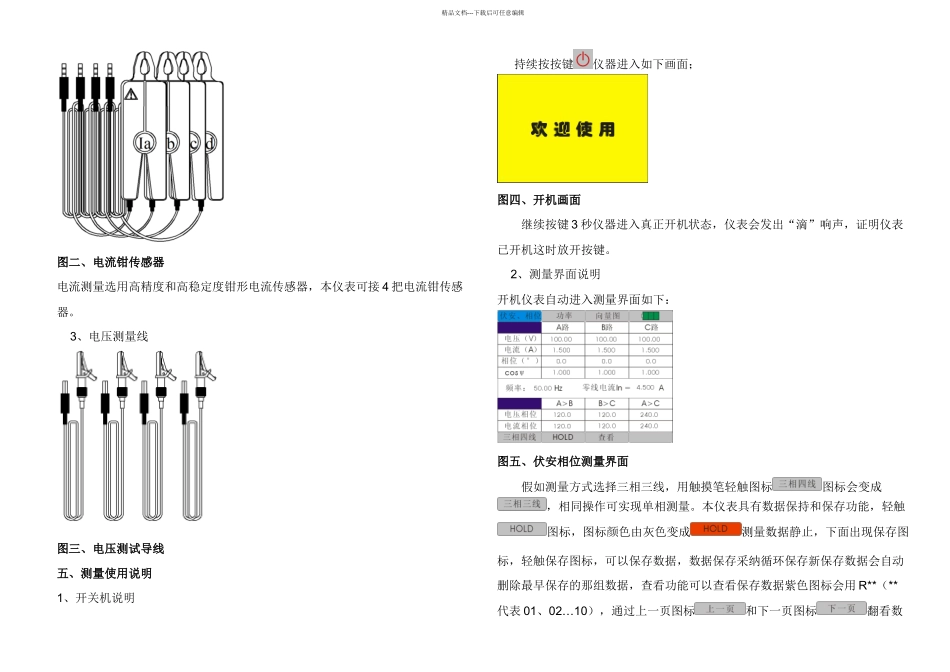

一、简介GD-3000B 手持式三相钳形相位伏安表是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。GD-3000B 手持式三相钳形相位伏安表设计上采纳高速 Cortex M3 处理器加 24 位高速 ADC 进行电参数的测量计算，完全图形化界面，真彩色显示分辨率 320×240，触摸屏操作人机界面友好，仪器便于携带。二、功能简介 同时测量三相电压和四路电流（包含零线电流）； 同时测量三相沟通电压相角、电流相角、功角； 测量电网频率和相序； 自动判别变压器绕组、容性和感性负载； 六角图显示，彩色相序分析； 有功功率、无功功率、视在功功率、三相功率和和功率因数测量； 数据保存和查看功能； 数据静态保存功能； 3.2 寸 TFT 彩屏显示具有触摸功能； 锂电池供电、可充电连续待机大于 20 个小时。三、技术参数类型测量范围单位误差分辨率电压1~500V0.5%×量程电流0.001~10A0.5%×量程有功功率0.001~5000W0.5%×读数（PF=1）无功功率0.001~5000VAR0.5%×读数（PF=0）视在功率0.001~5000VA0.5%×读数频率45~65HZ0.1%×读数相位0~360°±2°°注：在 1mA-5mA 在±3°四、仪表配件1、主机图一、主机图2、电流钳传感器（标配 3 把电流钳）精品文档---下载后可任意编辑图二、电流钳传感器电流测量选用高精度和高稳定度钳形电流传感器，本仪表可接 4 把电流钳传感器。 3、电压测量线图三、电压测试导线五、测量使用说明1、开关机说明持续按按键仪器进入如下画面；图四、开机画面继续按键 3 秒仪器进入真正开机状态，仪表会发出“滴”响声，证明仪表已开机这时放开按键。 2、测量界面说明开机仪表自动进入测量界面如下：图五、伏安相位测量界面假如测量方式选择三相三线，用触摸笔轻触图标图标会变成，相同操作可实现单相测量。本仪表具有数据保持和保存功能，轻触图标，图标颜色由灰色变成测量数据静止，下面出现保存图标，轻触保存图标，可以保存数据，数据保存采纳循环保存新保存数据会自动删除最早保存的那组数据，查看功能可以查看保存数据紫色图标会用 R**（**代表 01、02…10），通过上一页图标和下一页图标翻看数精品文档---下载后可任意编辑据。上述功能在功率测量界面同样有效。请按图标图标变成蓝色如下图进入功率测量界面，保存数据时伏安相位测量数据同样被保存。图六、功率测量界面轻触向量图图标进入六角向量图测量界面，六角图按颜色画出电...
