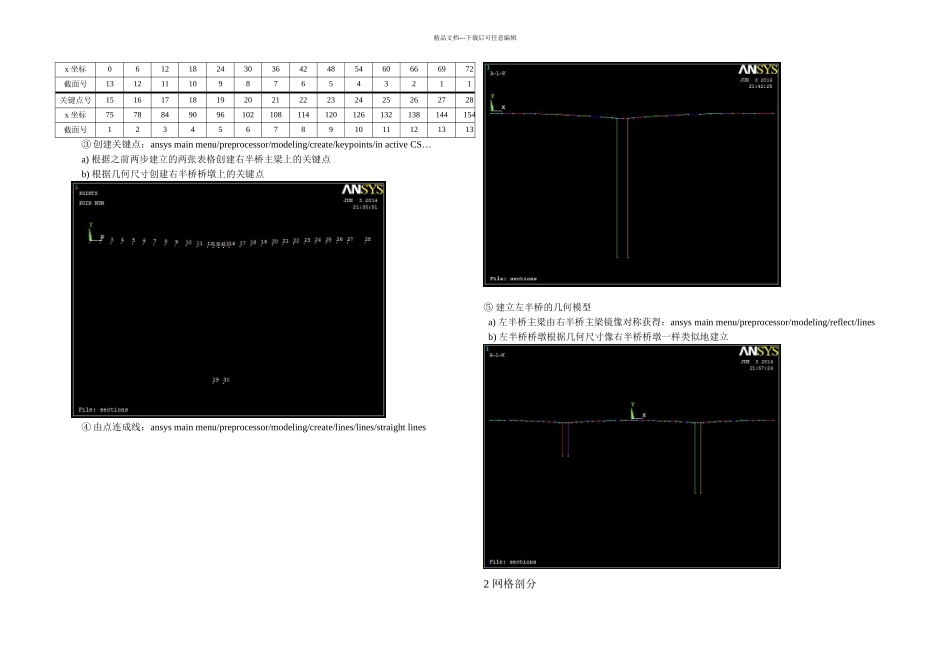

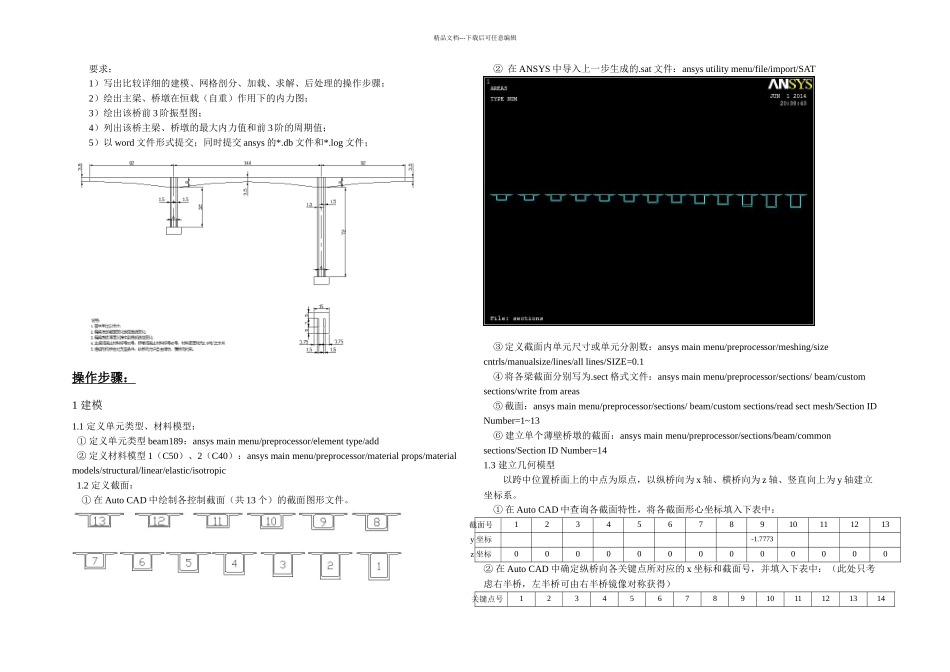

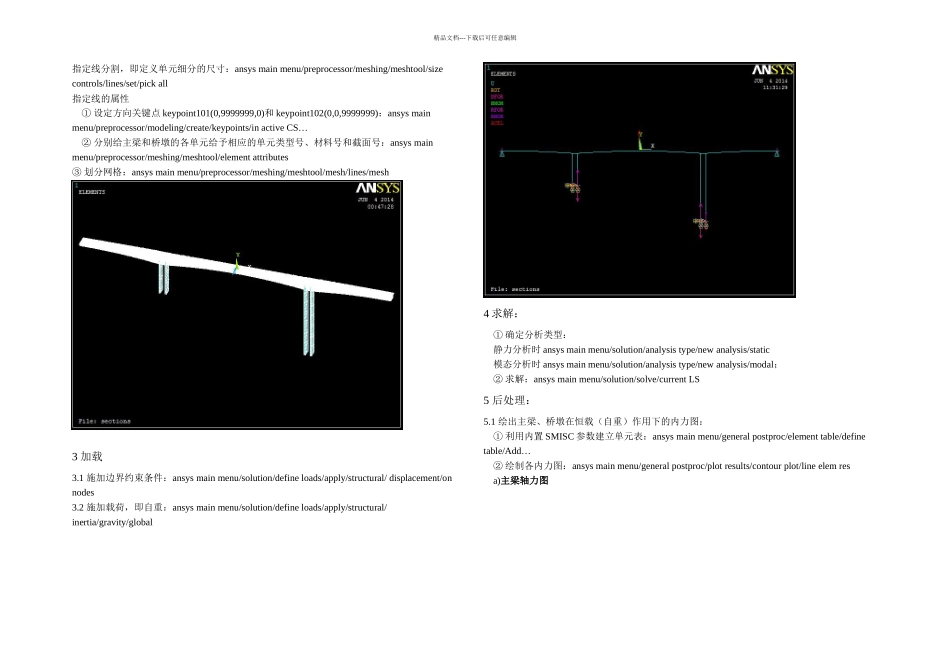

精品文档---下载后可任意编辑要求：1）写出比较详细的建模、网格剖分、加载、求解、后处理的操作步骤；2）绘出主梁、桥墩在恒载（自重）作用下的内力图；3）绘出该桥前 3 阶振型图；4）列出该桥主梁、桥墩的最大内力值和前 3 阶的周期值；5）以 word 文件形式提交；同时提交 ansys 的*.db 文件和*.log 文件；操作步骤：1 建模1.1 定义单元类型、材料模型： ① 定义单元类型 beam189：ansys main menu/preprocessor/element type/add ② 定义材料模型 1（C50）、2（C40）：ansys main menu/preprocessor/material props/material models/structural/linear/elastic/isotropic1.2 定义截面： ① 在 Auto CAD 中绘制各控制截面（共 13 个）的截面图形文件。② 在 ANSYS 中导入上一步生成的.sat 文件：ansys utility menu/file/import/SAT③ 定义截面内单元尺寸或单元分割数：ansys main menu/preprocessor/meshing/size cntrls/manualsize/lines/all lines/SIZE=0.1④ 将各梁截面分别写为.sect 格式文件：ansys main menu/preprocessor/sections/ beam/custom sections/write from areas⑤ 截面：ansys main menu/preprocessor/sections/ beam/custom sections/read sect mesh/Section ID Number=1~13 ⑥ 建立单个薄壁桥墩的截面：ansys main menu/preprocessor/sections/beam/common sections/Section ID Number=141.3 建立几何模型以跨中位置桥面上的中点为原点，以纵桥向为 x 轴、横桥向为 z 轴、竖直向上为 y 轴建立坐标系。 ① 在 Auto CAD 中查询各截面特性，将各截面形心坐标填入下表中：截面号12345678910111213y 坐标-1.7773z 坐标0000000000000 ② 在 Auto CAD 中确定纵桥向各关键点所对应的 x 坐标和截面号，并填入下表中：（此处只考虑右半桥，左半桥可由右半桥镜像对称获得）关键点号1234567891011121314精品文档---下载后可任意编辑x 坐标06121824303642485460666972截面号131211109876543211关键点号1516171819202122232425262728x 坐标7578849096102108114120126132138144154截面号1234567891011121313③ 创建关键点：ansys main menu/preprocessor/modeling/create/keypoints/in active CS…a) 根据之前两步建立的两张表格创建右半桥主梁上的关键点b) 根据几何尺寸创建右半桥桥墩上的关键点④ 由点连成线：ansys main menu/p...
