初中应用物理知识竞赛题分类解析专题17--欧姆定律VIP专享VIP免费

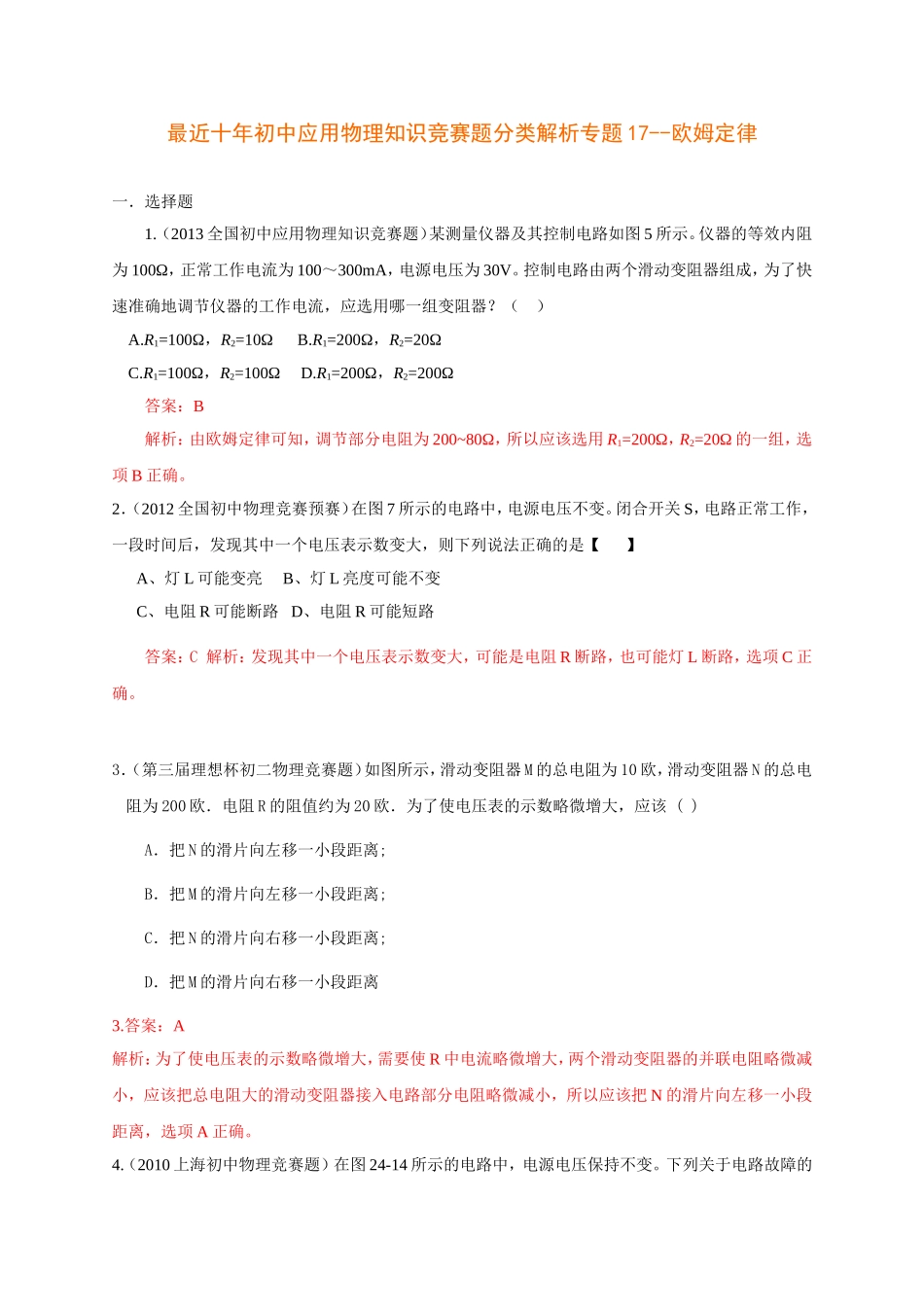

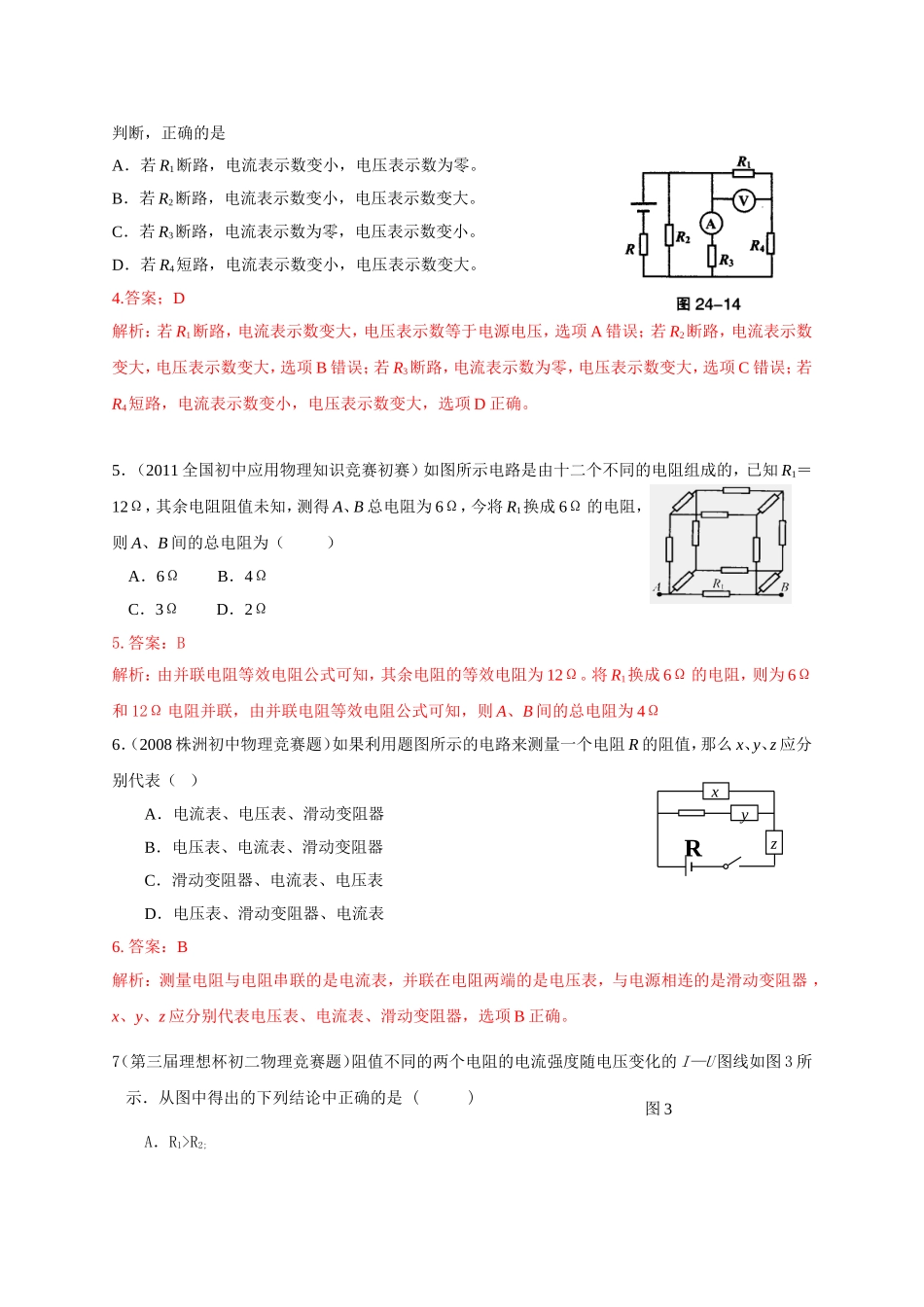

最近十年初中应用物理知识竞赛题分类解析专题17--欧姆定律一．选择题1.（2013全国初中应用物理知识竞赛题）某测量仪器及其控制电路如图5所示。仪器的等效内阻为100Ω，正常工作电流为100～300mA，电源电压为30V。控制电路由两个滑动变阻器组成，为了快速准确地调节仪器的工作电流，应选用哪一组变阻器？（）A.R1=100Ω，R2=10ΩB.R1=200Ω，R2=20ΩC.R1=100Ω，R2=100ΩD.R1=200Ω，R2=200Ω答案：B解析：由欧姆定律可知，调节部分电阻为200~80Ω，所以应该选用R1=200Ω，R2=20Ω的一组，选项B正确。2．（2012全国初中物理竞赛预赛）在图7所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则下列说法正确的是【】A、灯L可能变亮B、灯L亮度可能不变C、电阻R可能断路D、电阻R可能短路答案：C解析：发现其中一个电压表示数变大，可能是电阻R断路，也可能灯L断路，选项C正确。3．（第三届理想杯初二物理竞赛题）如图所示，滑动变阻器M的总电阻为10欧，滑动变阻器N的总电阻为200欧．电阻R的阻值约为20欧．为了使电压表的示数略微增大，应该()A．把N的滑片向左移一小段距离;B．把M的滑片向左移一小段距离;C．把N的滑片向右移一小段距离;D．把M的滑片向右移一小段距离3.答案：A解析：为了使电压表的示数略微增大，需要使R中电流略微增大，两个滑动变阻器的并联电阻略微减小，应该把总电阻大的滑动变阻器接入电路部分电阻略微减小，所以应该把N的滑片向左移一小段距离，选项A正确。4.（2010上海初中物理竞赛题）在图24-14所示的电路中，电源电压保持不变。下列关于电路故障的判断，正确的是A．若R1断路，电流表示数变小，电压表示数为零。B．若R2断路，电流表示数变小，电压表示数变大。C．若R3断路，电流表示数为零，电压表示数变小。D．若R4短路，电流表示数变小，电压表示数变大。4.答案；D解析：若R1断路，电流表示数变大，电压表示数等于电源电压，选项A错误；若R2断路，电流表示数变大，电压表示数变大，选项B错误；若R3断路，电流表示数为零，电压表示数变大，选项C错误；若R4短路，电流表示数变小，电压表示数变大，选项D正确。5．（2011全国初中应用物理知识竞赛初赛）如图所示电路是由十二个不同的电阻组成的，已知R1＝12Ω，其余电阻阻值未知，测得A、B总电阻为6Ω，今将R1换成6Ω的电阻，则A、B间的总电阻为（）A．6ΩB．4ΩC．3ΩD．2Ω5.答案：B解析：由并联电阻等效电阻公式可知，其余电阻的等效电阻为12Ω。将R1换成6Ω的电阻，则为6Ω和12Ω电阻并联，由并联电阻等效电阻公式可知，则A、B间的总电阻为4Ω6．（2008株洲初中物理竞赛题）如果利用题图所示的电路来测量一个电阻R的阻值，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表6.答案：B解析：测量电阻与电阻串联的是电流表，并联在电阻两端的是电压表，与电源相连的是滑动变阻器，x、y、z应分别代表电压表、电流表、滑动变阻器，选项B正确。7（第三届理想杯初二物理竞赛题）阻值不同的两个电阻的电流强度随电压变化的I—U图线如图3所示．从图中得出的下列结论中正确的是()A．R1>R2;xyzR图3B．Rl、R2串联后的总电阻的I—U图线在区域Ⅱ;C．R1、R2并联后的总电阻的I—U图线在区域Ⅲ;D．Rl、R2并联后的总电阻的I—U图线在区域I.解析：由欧姆定律可知，电流强度随电压变化的I—U图线斜率的倒数表示电阻，斜率越大，其电阻越小，所以电阻R1
