不同功率LED照明驱动电源方案选择指南

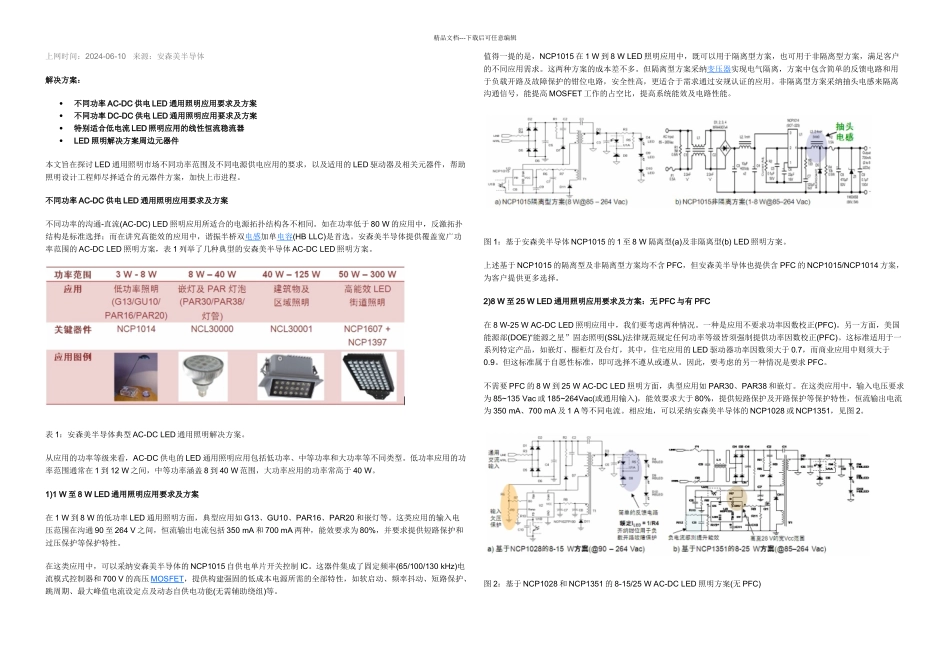

不同功率LED照明驱动电源方案选择指南_第1页
1/14

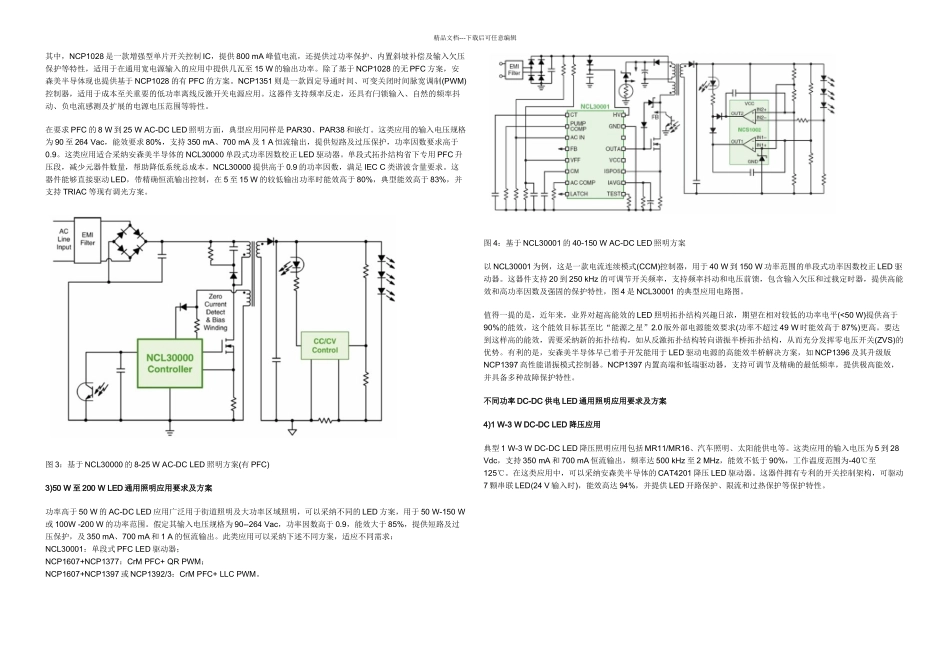

不同功率LED照明驱动电源方案选择指南_第2页
2/14

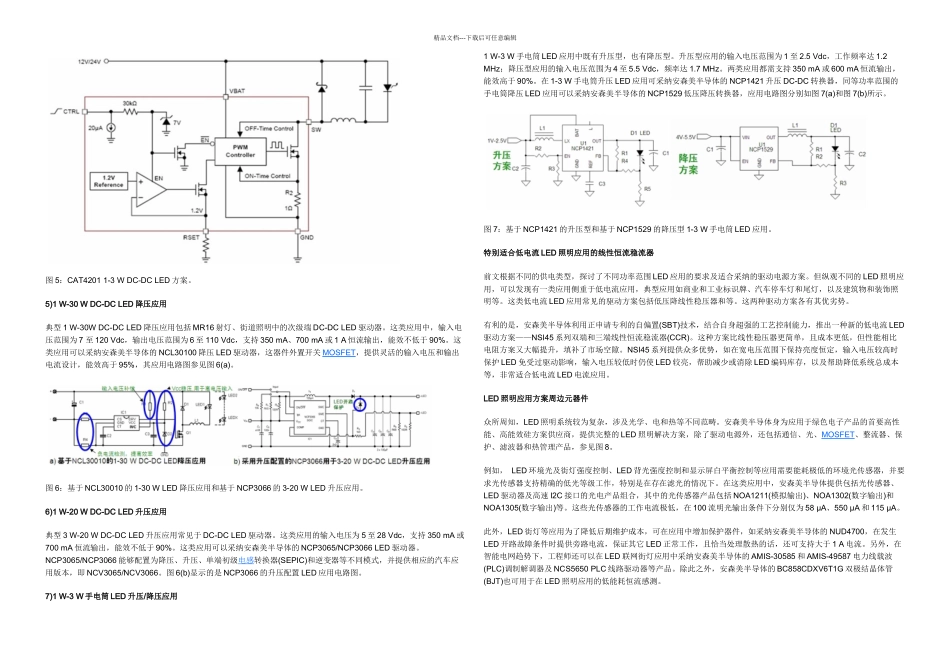

不同功率LED照明驱动电源方案选择指南_第3页
3/14
精品文档---下载后可任意编辑上网时间:2024-06-10 来源:安森美半导体解决方案:不同功率 AC-DC 供电 LED 通用照明应用要求及方案不同功率 DC-DC 供电 LED 通用照明应用要求及方案特别适合低电流 LED 照明应用的线性恒流稳流器LED 照明解决方案周边元器件本文旨在探讨 LED 通用照明市场不同功率范围及不同电源供电应用的要求,以及适用的 LED 驱动器及相关元器件,帮助照明设计工程师尽择适合的元器件方案,加快上市进程。不同功率 AC-DC 供电 LED 通用照明应用要求及方案不同功率的沟通-直流(AC-DC) LED 照明应用所适合的电源拓扑结构各不相同。如在功率低于 80 W 的应用中,反激拓扑结构是标准选择;而在讲究高能效的应用中,谐振半桥双电感加单电容(HB LLC)是首选。安森美半导体提供覆盖宽广功率范围的 AC-DC LED 照明方案,表 1 列举了几种典型的安森美半导体 AC-DC LED 照明方案。表 1:安森美半导体典型 AC-DC LED 通用照明解决方案。从应用的功率等级来看,AC-DC 供电的 LED 通用照明应用包括低功率、中等功率和大功率等不同类型。低功率应用的功率范围通常在 1 到 12 W 之间,中等功率涵盖 8 到 40 W 范围,大功率应用的功率常高于 40 W。1)1 W 至 8 W LED 通用照明应用要求及方案在 1 W 到 8 W 的低功率 LED 通用照明方面,典型应用如 G13、GU10、PAR16、PAR20 和嵌灯等。这类应用的输入电压范围在沟通 90 至 264 V 之间,恒流输出电流包括 350 mA 和 700 mA 两种,能效要求为 80%,并要求提供短路保护和过压保护等保护特性。在这类应用中,可以采纳安森美半导体的 NCP1015 自供电单片开关控制 IC。这器件集成了固定频率(65/100/130 kHz)电流模式控制器和 700 V 的高压 MOSFET,提供构建强固的低成本电源所需的全部特性,如软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点及动态自供电功能(无需辅助绕组)等。值得一提的是,NCP1015 在 1 W 到 8 W LED 照明应用中,既可以用于隔离型方案,也可用于非隔离型方案,满足客户的不同应用需求。这两种方案的成本差不多。但隔离型方案采纳变压器实现电气隔离,方案中包含简单的反馈电路和用于负载开路及故障保护的钳位电路,安全性高,更适合于需求通过安规认证的应用。非隔离型方案采纳抽头电感来隔离沟通信号,能提高 MOSFET 工作的占空比,提高系统能效及电路性能。 ...
