专业视频传输干扰及抗干扰

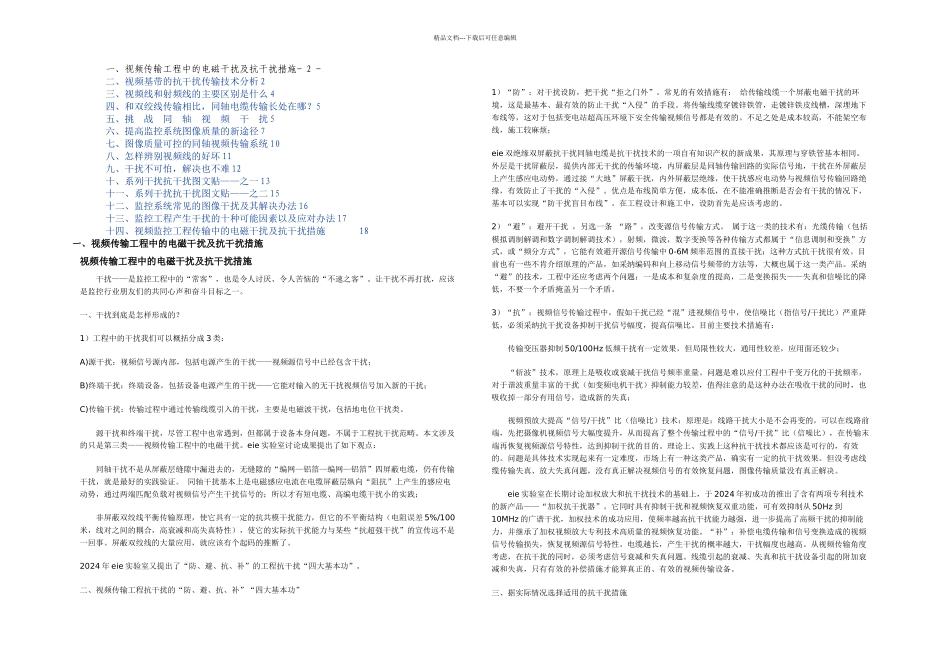

专业视频传输干扰及抗干扰_第1页
1/19
专业视频传输干扰及抗干扰_第2页
2/19
专业视频传输干扰及抗干扰_第3页
3/19
精品文档---下载后可任意编辑一、视频传输工程中的电磁干扰及抗干扰措施- 2 -二、视频基带的抗干扰传输技术分析 2三、视频线和射频线的主要区别是什么 4四、和双绞线传输相比,同轴电缆传输长处在哪?5五、挑 战 同 轴 视 频 干 扰 5六、提高监控系统图像质量的新途径 7七、图像质量可控的同轴视频传输系统 10八、怎样辨别视频线的好坏 11九、干扰不可怕,解决也不难 12十、系列干扰抗干扰图文贴——之一 13十一、系列干扰抗干扰图文贴——之二 15十二、监控系统常见的图像干扰及其解决办法 16十三、监控工程产生干扰的十种可能因素以及应对办法 17十四、视频监控工程传输中的电磁干扰及抗干扰措施 18一、视频传输工程中的电磁干扰及抗干扰措施视频传输工程中的电磁干扰及抗干扰措施 干扰——是监控工程中的“常客”,也是令人讨厌、令人苦恼的“不速之客”。让干扰不再打扰,应该是监控行业朋友们的共同心声和奋斗目标之一。 一、干扰到底是怎样形成的? 1)工程中的干扰我们可以概括分成 3 类: A)源干扰:视频信号源内部,包括电源产生的干扰——视频源信号中已经包含干扰;B)终端干扰:终端设备,包括设备电源产生的干扰——它能对输入的无干扰视频信号加入新的干扰;C)传输干扰:传输过程中通过传输线缆引入的干扰,主要是电磁波干扰,包括地电位干扰类。 源干扰和终端干扰,尽管工程中也常遇到,但都属于设备本身问题,不属于工程抗干扰范畴。本文涉及的只是第三类——视频传输工程中的电磁干扰。eie 实验室讨论成果提出了如下观点: 同轴干扰不是从屏蔽层缝隙中漏进去的,无缝隙的“编网—铝箔—编网—铝箔”四屏蔽电缆,仍有传输干扰,就是最好的实践验证。 同轴干扰基本上是电磁感应电流在电缆屏蔽层纵向“阻抗”上产生的感应电动势,通过两端匹配负载对视频信号产生干扰信号的;所以才有短电缆、高编电缆干扰小的实践; 非屏蔽双绞线平衡传输原理,使它具有一定的抗共模干扰能力,但它的不平衡结构(电阻误差 5%/100米,线对之间的耦合,高衰减和高失真特性),使它的实际抗干扰能力与某些“抗超强干扰”的宣传远不是一回事。屏蔽双绞线的大量应用,就应该有个起码的推断了。2024 年 eie 实验室又提出了“防、避、抗、补”的工程抗干扰“四大基本功”。 二、视频传输工程抗干扰的“防、避、抗、补”“四大基本功” 1)“防”:对干扰设防,把干扰“拒之门外”。常见的有效措施有: 给传输线缆一...
