两种刀具硬铣削3Cr13Cu切削机理及刀具磨损研究中期报告

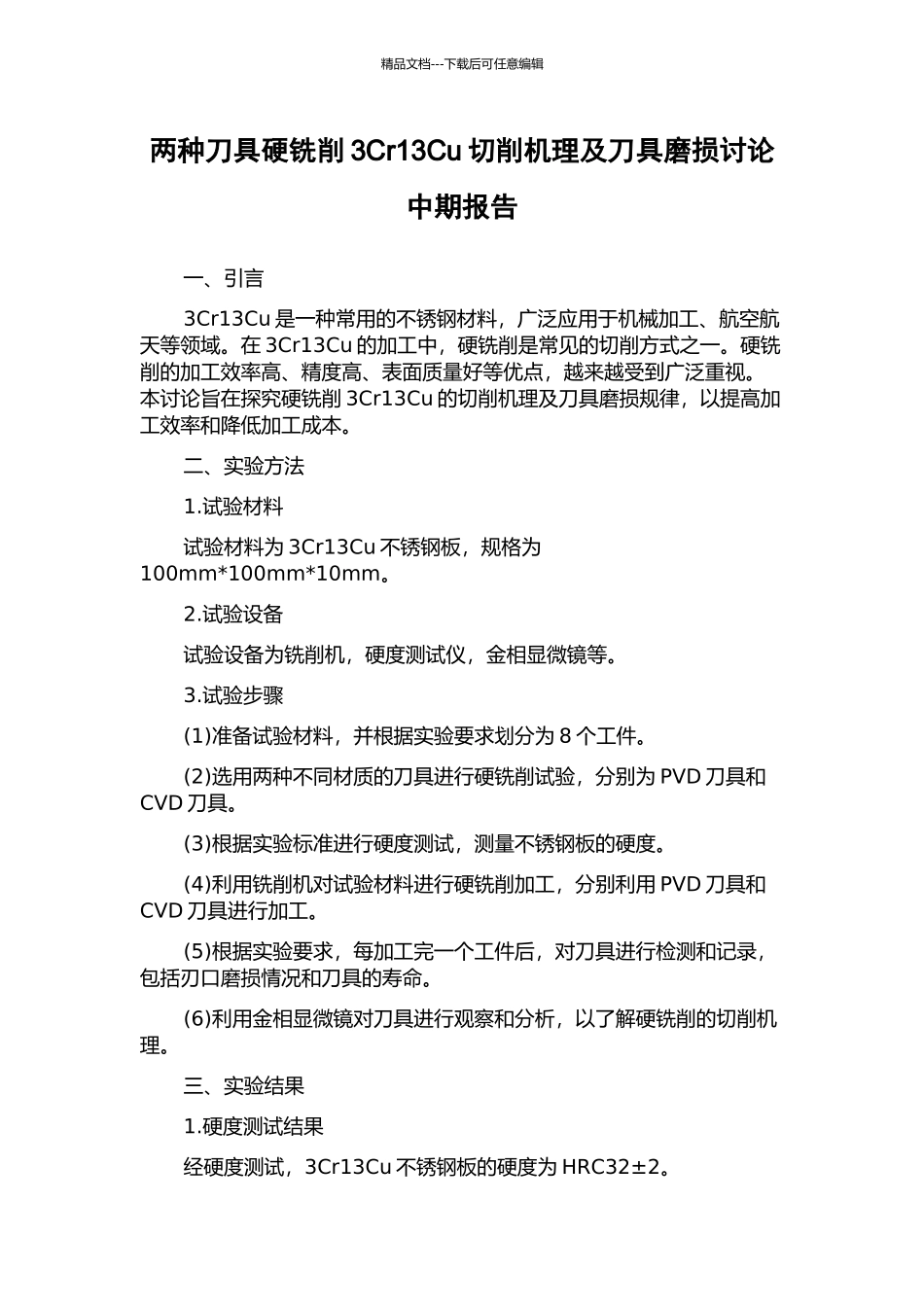

精品文档---下载后可任意编辑两种刀具硬铣削 3Cr13Cu 切削机理及刀具磨损讨论中期报告一、引言3Cr13Cu 是一种常用的不锈钢材料，广泛应用于机械加工、航空航天等领域。在 3Cr13Cu 的加工中，硬铣削是常见的切削方式之一。硬铣削的加工效率高、精度高、表面质量好等优点，越来越受到广泛重视。本讨论旨在探究硬铣削 3Cr13Cu 的切削机理及刀具磨损规律，以提高加工效率和降低加工成本。二、实验方法1.试验材料试验材料为 3Cr13Cu 不锈钢板，规格为100mm*100mm*10mm。2.试验设备试验设备为铣削机，硬度测试仪，金相显微镜等。3.试验步骤(1)准备试验材料，并根据实验要求划分为 8 个工件。(2)选用两种不同材质的刀具进行硬铣削试验，分别为 PVD 刀具和CVD 刀具。(3)根据实验标准进行硬度测试，测量不锈钢板的硬度。(4)利用铣削机对试验材料进行硬铣削加工，分别利用 PVD 刀具和CVD 刀具进行加工。(5)根据实验要求，每加工完一个工件后，对刀具进行检测和记录，包括刃口磨损情况和刀具的寿命。(6)利用金相显微镜对刀具进行观察和分析，以了解硬铣削的切削机理。三、实验结果1.硬度测试结果经硬度测试，3Cr13Cu 不锈钢板的硬度为 HRC32±2。精品文档---下载后可任意编辑2.切削力、切削温度曲线对比分析硬铣削 3Cr13Cu 不锈钢板时，PVD 刀具和 CVD 刀具的切削力和切削温度曲线。结果显示，PVD 刀具的切削力和切削温度要显著高于 CVD 刀具。3.刀具磨损(1)PVD 刀具的寿命为 70 分钟，CVD 刀具的寿命为 110 分钟。(2)在硬铣削 3Cr13Cu 不锈钢板时，PVD 刀具的刃口磨损比 CVD刀具更严重。4.刀具表面形貌金相显微镜观察发现，PVD 刀具的表面形貌较为粗糙，且存在了明显的磨痕和热裂纹；CVD 刀具的表面形貌较为光滑，磨痕和热裂纹较少。四、结论本讨论通过硬铣削 3Cr13Cu 不锈钢板的试验，探究了硬铣削的切削机理及刀具磨损规律，并得出了以下结论：（1）PVD 刀具和 CVD 刀具在硬铣削 3Cr13Cu 不锈钢板时，其切削力和切削温度呈现出明显的差异。（2）PVD 刀具的寿命比 CVD 刀具更短，刃口磨损更严重。（3）PVD 刀具的表面形貌较为粗糙，较易出现磨痕和热裂纹；CVD 刀具的表面形貌较为光滑，磨痕和热裂纹较少。本讨论结果可为 3Cr13Cu 不锈钢板的硬铣削加工提供参考。
