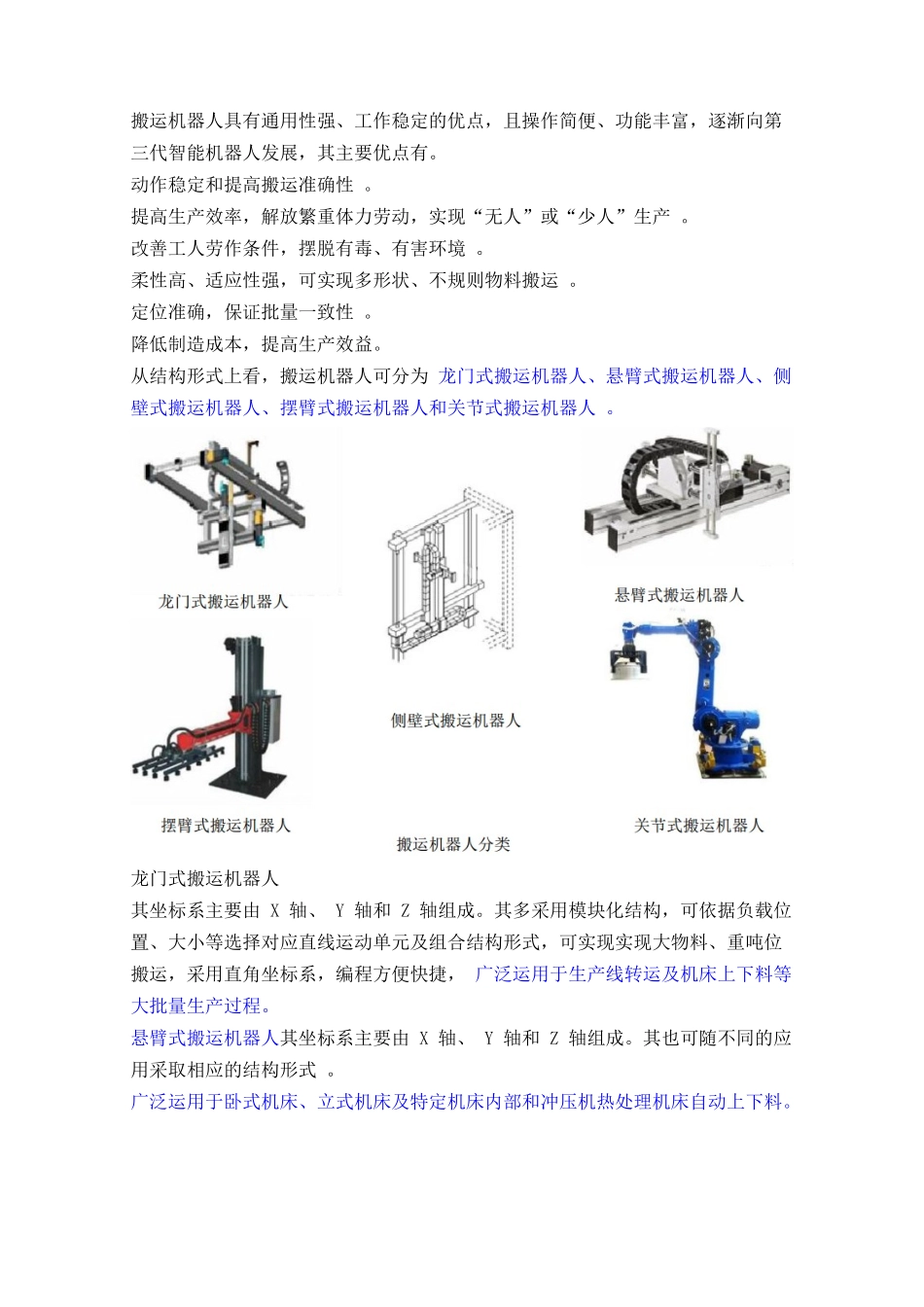

第五章搬运机器人及其操作应用5.1搬运机器人的分类及特点5.2搬运机器人的系统组成5.3搬运机器人的作业示教5.3.1冷加工搬运机器人5.3.2热加工搬运机器人学习目标导入案例课堂认知扩展与提高本章小结思考练习5.4搬运机器人的周边设备5.4.1周边设备5.4.1周边设备课前回顾如何使用在线示教方式进行工业机器人任务编程？如何进行工业机器人离线作业示教再现？学习目标认知目标了解搬运机器人的分类及特点掌握搬运机器人的系统组成及其功能熟悉搬运机器人作业示教的基本流程熟悉搬运机器人的周边设备与布局能力目标能够识别搬运机器人工作站基本构成能够进行搬运机器人的简单作业示教导入案例机器人助力机床上下料，国产高效智能压铸装备研制成功智能压铸岛是以压铸机为核心设备构成的一组智能化生产单元，以无人化生产管理方式自动完成从原材料到合格铸件成品间的工艺生产流程，实现压铸生产的程序化、数字化和远程控制。高效智能压铸岛以压铸机为核心，配备3-10个机器人和多部AGV小车，集成多个控制系统、伺服系统、检测系统于一体，包括铝液智能熔化系统、伺服定量浇注系统、炉料回收系统、智能熔体含气量检测系统、真空压铸系统自动模温机、自动三维伺服喷涂机械手、耐高温抗腐蚀的装件取件机器人、镶嵌自动快速加热和均温装置、自动型芯冷却系统、自动余料去除及飞边清理装置、大型精密压铸模具、输送带、冷却装置、在线智能检测系统、激光打标机、智能转运小车、压铸生产信息化管理系统、嵌入式专用控制器、压铸专家系统等设备和系统。课堂认知5.1搬运机器人的分类及特点搬运机器人具有通用性强、工作稳定的优点，且操作简便、功能丰富，逐渐向第三代智能机器人发展，其主要优点有。动作稳定和提高搬运准确性。提高生产效率，解放繁重体力劳动，实现“无人”或“少人”生产。改善工人劳作条件，摆脱有毒、有害环境。柔性高、适应性强，可实现多形状、不规则物料搬运。定位准确，保证批量一致性。降低制造成本，提高生产效益。从结构形式上看，搬运机器人可分为龙门式搬运机器人、悬臂式搬运机器人、侧壁式搬运机器人、摆臂式搬运机器人和关节式搬运机器人。龙门式搬运机器人其坐标系主要由X轴、Y轴和Z轴组成。其多采用模块化结构，可依据负载位置、大小等选择对应直线运动单元及组合结构形式，可实现实现大物料、重吨位搬运，采用直角坐标系，编程方便快捷，广泛运用于生产线转运及机床上下料等大批量生产过程。悬臂式搬运机器人其坐标系主要由X轴、Y轴和Z轴组成。其也可随不同的应用采取相应的结构形式。广泛运用于卧式机床、立式机床及特定机床内部和冲压机热处理机床自动上下料。龙门式搬运机器人悬臂式搬运机器人侧壁式搬运机器人其坐标系主要由X轴、Y轴和Z轴组成。其也可随不同的应用采取相应的结构形式。主要运用于立体库类，如档案自动存取、全自动银行保管箱存取系统等。摆臂式搬运机器人其坐标系主要由X轴、Y轴和Z轴组成。Z轴主要是升降，也称为主轴。Y轴的移动主要通过外加滑轨，X轴末端连接控制器，其绕X轴的转动，实现4轴联动。广泛应用于国内外生产厂家，是关节式机器人的理想替代品，但其负载程度相对于关节式机器人小。侧壁式搬运机器人摆臂式搬运机器人关节式搬运机器人关节式搬运机器人是当今工业产业中常见的机型之一，其拥有5~6个轴，行为动作类似于人的手臂，具有结构紧凑、占地空间小、相对工作空间大、自由度高等特点，适合于几乎任何轨迹或角度的工作。关节式搬运机器人龙门式、悬臂式、侧壁式和摆臂式搬运机器人均在直角式坐标系下作业，其适应范围相对较窄、针对性较强，适合定制专用机来满足特定需求。直角式（桁架式）搬运机器人和关节式机器人在实际运用中都有如下特性:1）能够实时调节动作节拍、移动速率、末端执行器动作状态。2）可更换不同末端执行器以适应物料形状的不同，方便、快捷。3）能够与传送带、移动滑轨等辅助设备集成，实现柔性化生产。4）占地面积相对小、动作空间大，减少厂源限制。5.2搬运机器人的系统组成搬运机器人是一个完整系统。以关节式搬运机器人为例，其工作站主要有操作机、控制系统、搬运系统（气体发生装置、真空发生装置...
