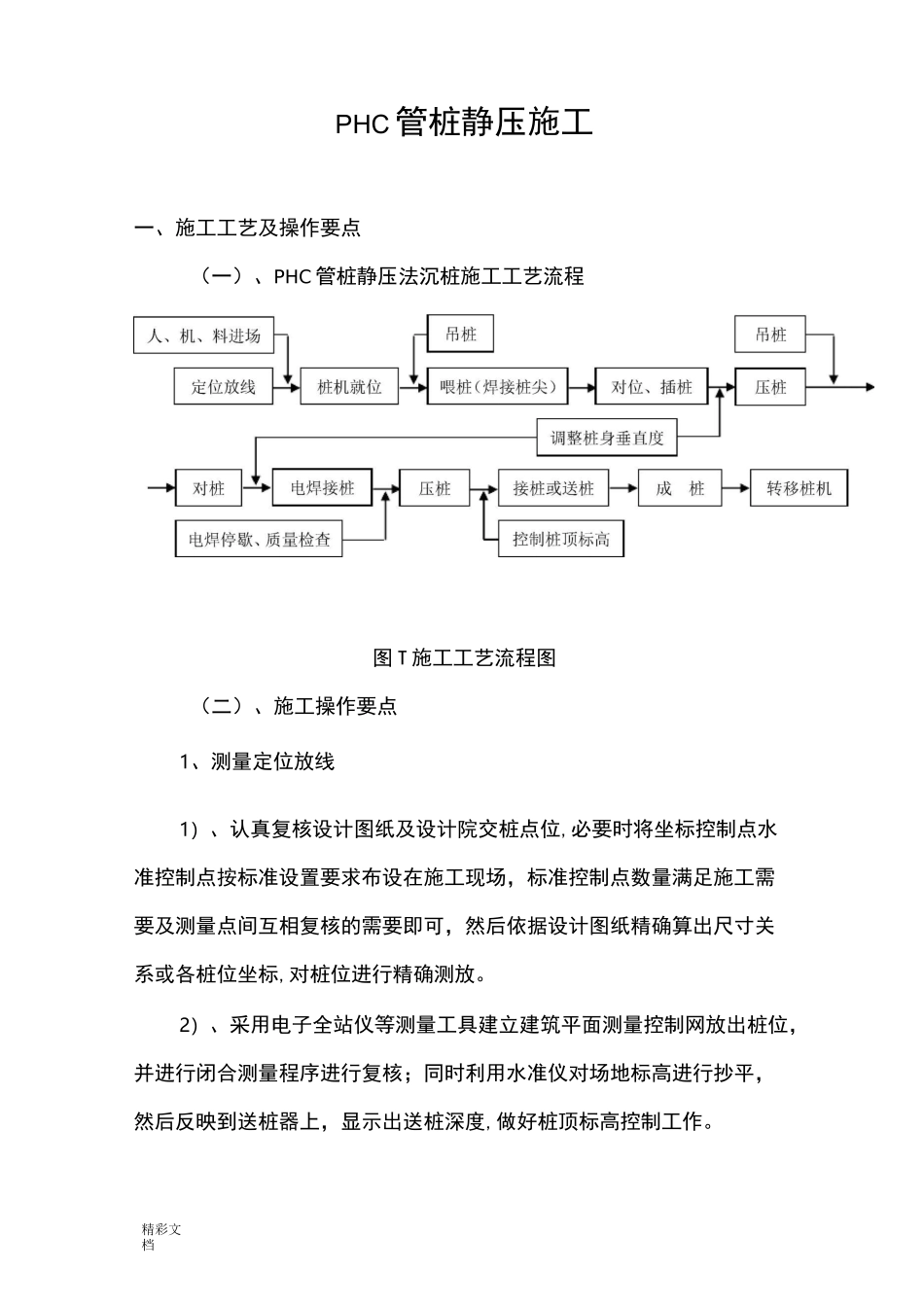

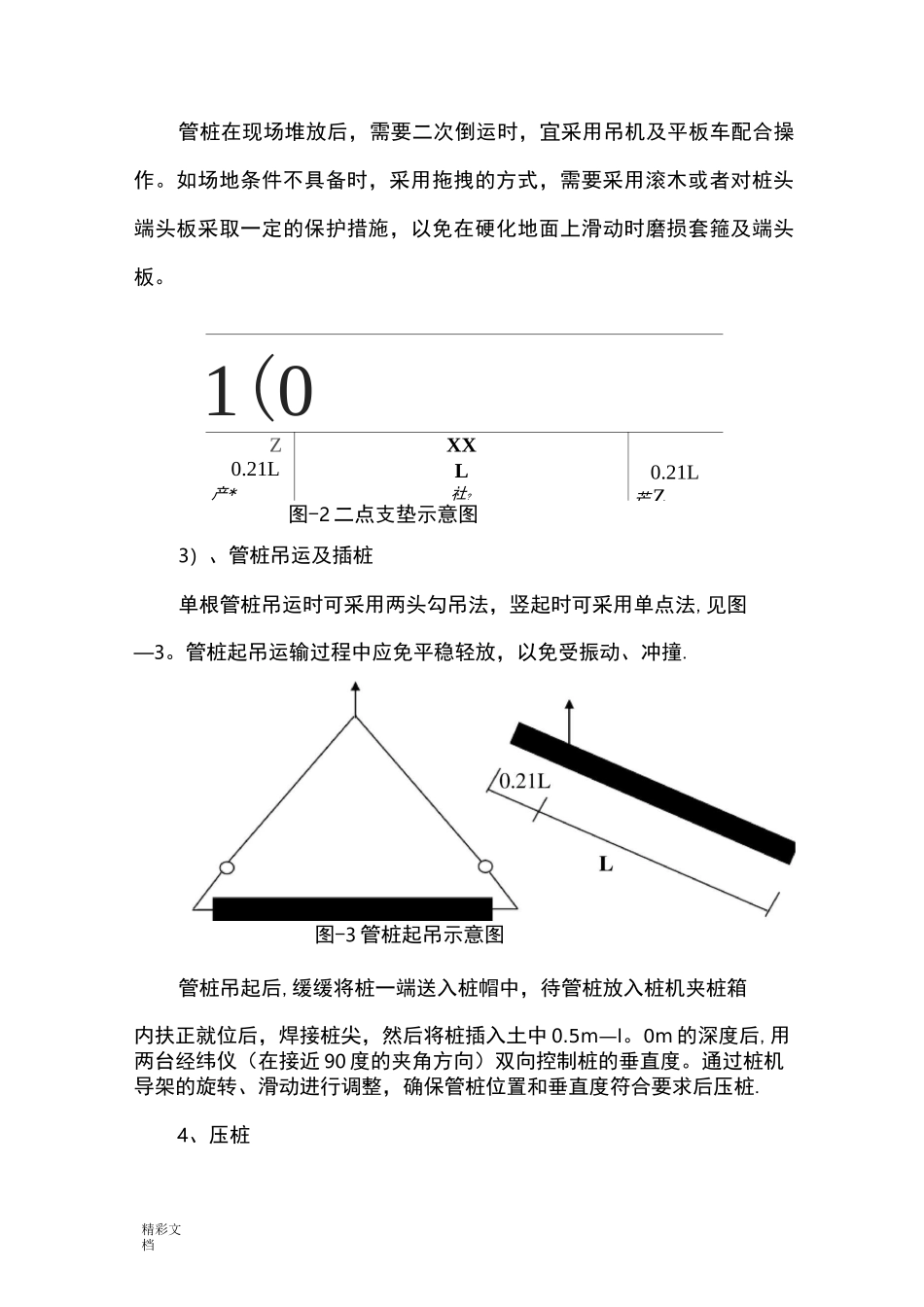

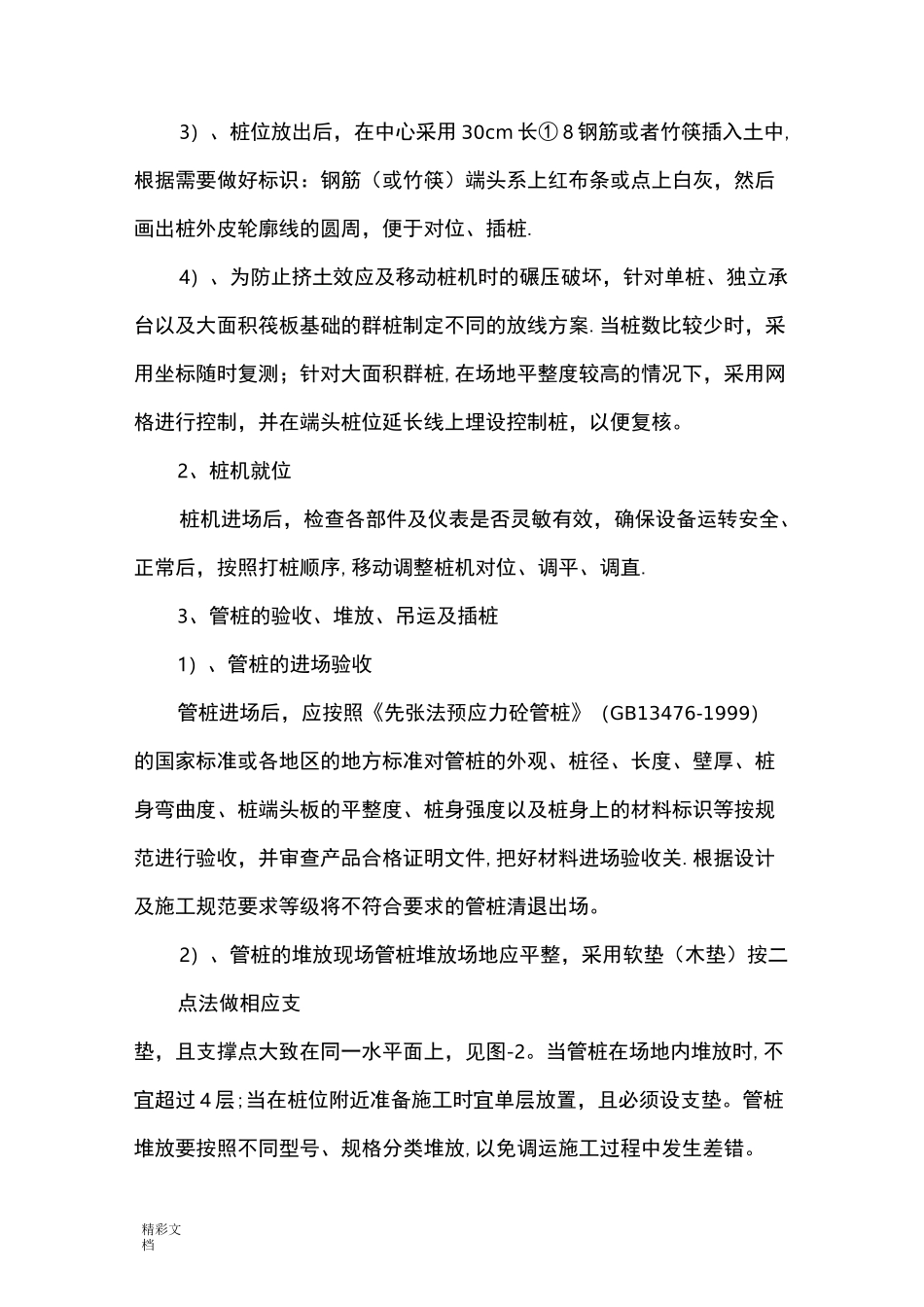

精彩文档PHC 管桩静压施工一、施工工艺及操作要点（一）、PHC 管桩静压法沉桩施工工艺流程图 T 施工工艺流程图（二）、施工操作要点1、测量定位放线1）、认真复核设计图纸及设计院交桩点位,必要时将坐标控制点水准控制点按标准设置要求布设在施工现场，标准控制点数量满足施工需要及测量点间互相复核的需要即可，然后依据设计图纸精确算出尺寸关系或各桩位坐标,对桩位进行精确测放。2）、采用电子全站仪等测量工具建立建筑平面测量控制网放出桩位，并进行闭合测量程序进行复核；同时利用水准仪对场地标高进行抄平，然后反映到送桩器上，显示出送桩深度,做好桩顶标高控制工作。精彩文档3）、桩位放出后，在中心采用 30cm 长① 8 钢筋或者竹筷插入土中,根据需要做好标识：钢筋（或竹筷）端头系上红布条或点上白灰，然后画出桩外皮轮廓线的圆周，便于对位、插桩.4）、为防止挤土效应及移动桩机时的碾压破坏，针对单桩、独立承台以及大面积筏板基础的群桩制定不同的放线方案.当桩数比较少时，采用坐标随时复测；针对大面积群桩,在场地平整度较高的情况下，采用网格进行控制，并在端头桩位延长线上埋设控制桩，以便复核。2、桩机就位桩机进场后，检查各部件及仪表是否灵敏有效，确保设备运转安全、正常后，按照打桩顺序,移动调整桩机对位、调平、调直.3、管桩的验收、堆放、吊运及插桩1）、管桩的进场验收管桩进场后，应按照《先张法预应力砼管桩》（GB13476-1999）的国家标准或各地区的地方标准对管桩的外观、桩径、长度、壁厚、桩身弯曲度、桩端头板的平整度、桩身强度以及桩身上的材料标识等按规范进行验收，并审查产品合格证明文件,把好材料进场验收关.根据设计及施工规范要求等级将不符合要求的管桩清退出场。2）、管桩的堆放现场管桩堆放场地应平整，采用软垫（木垫）按二点法做相应支垫，且支撑点大致在同一水平面上，见图-2。当管桩在场地内堆放时,不宜超过 4 层;当在桩位附近准备施工时宜单层放置，且必须设支垫。管桩堆放要按照不同型号、规格分类堆放,以免调运施工过程中发生差错。精彩文档管桩在现场堆放后，需要二次倒运时，宜采用吊机及平板车配合操作。如场地条件不具备时，采用拖拽的方式，需要采用滚木或者对桩头端头板采取一定的保护措施，以免在硬化地面上滑动时磨损套箍及端头板。1(0Z0.21LXXL0.21L产*社?芒Z图-2 二点支垫示意图3）、管桩吊运及插桩单根管桩吊运时可采用两头勾吊法，竖起时可采用单点法,见图—3。管桩起...
