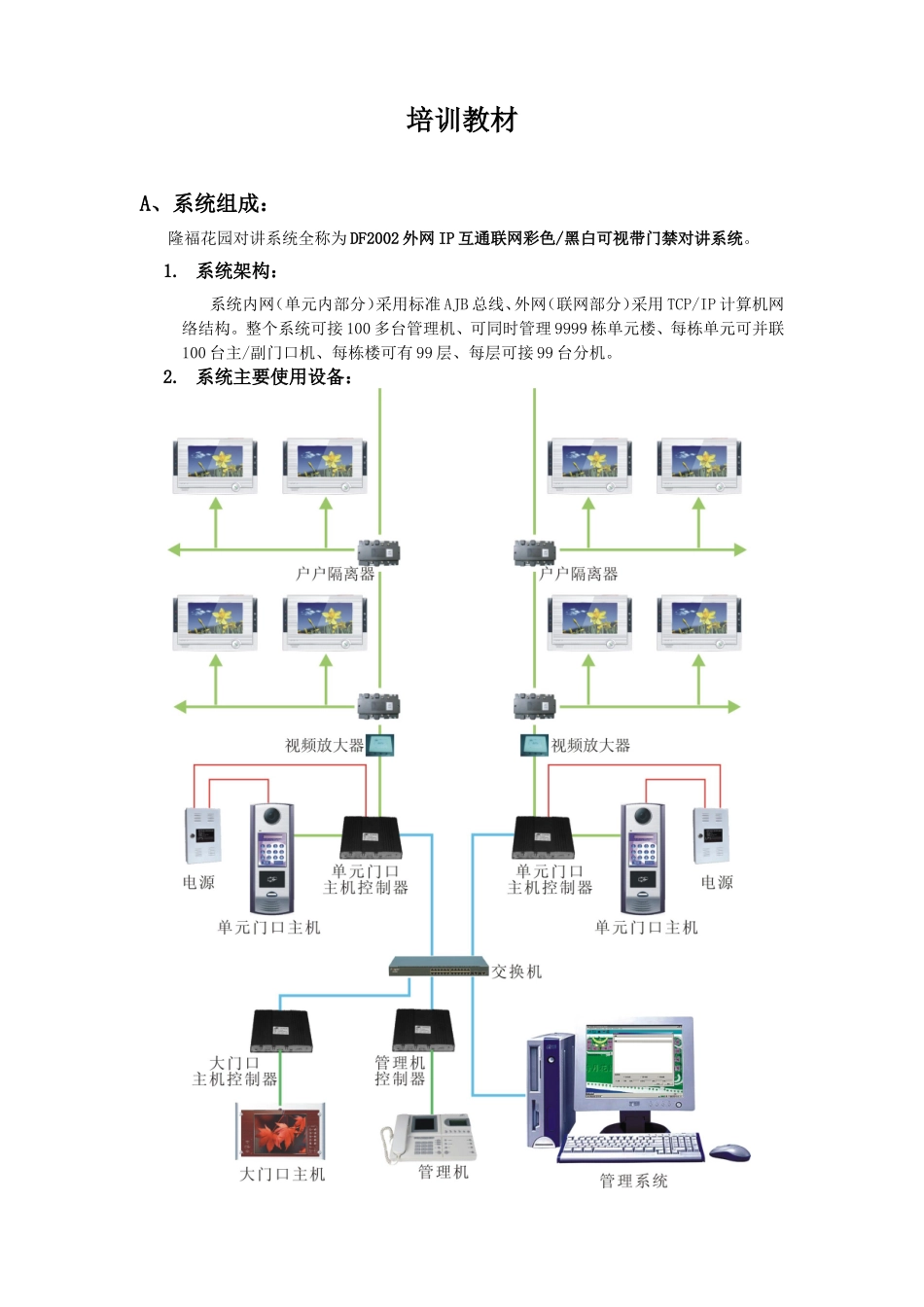

培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。整个系统可接100多台管理机、可同时管理9999栋单元楼、每栋单元可并联100台主/副门口机、每栋楼可有99层、每层可接99台分机。2.系统主要使用设备：中心管理机：DF2000-2VCN管理机控制器：HY-2002C小区大门口机（围墙机）：DF2000ATVC/1（AM）围墙机控制器：HY-2002B单元门口主机：DF2000ATVC/1（AM）主机控制器：HY-2002主机选择器：HY-SL层间户户隔离器：HY-735层间信号中继器：HY-721视频放大器：HY-871G室内可视分机：HY-152BV2EI/1UPS电源：DE-98B及DE-2000A道闸开锁控制器：HY-235NIC卡读卡器：HY-212IC卡写卡控制器：HY-258管理软件：数字社区软件（只使用门禁/报警部分）网络设备属性设置软件：ipinstall3.系统主要实现功能：可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））家庭防盗（住户→管理机/电脑）监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）密码开锁功能（围墙机→公共密码、单元门口机→私人密码）门禁刷卡开锁功能（道闸、单元门）4.系统使用总线：分机总线（从主机控制器—户户隔离器—-可视分机）地线、数据线、声音线、12V电源线、视频线。序号总线定义定义颜色静态电压静态电阻工作时电压说明1地线黑色0V0Ω0V接黑色表笔2数据线绿色≤0.1V≤200Ω≥0.3V脉冲数字表用交流20V档3声音线黄色≥4.5V∞≥2.5V数字表用直流20V档412V电源线红色≥12V∞≥12V数字表用直流20V档5视频线0V≤150Ω≤0.3V脉冲数字表用交流2V档门口机总线（从门口机—主机控制器）地线、数据1线、声音线、数据2线、视频线。序号总线定义定义颜色静态电压静态电阻工作时电压说明1地线黑色0V0Ω0V接黑色表笔2数据1线绿色≤0.1V≤150Ω≥0.3V脉冲数字表用交流20V档3声音线黄色≥4.5V∞≥2.5V数字表用直流20V档4数据2线红色≤0.1V≤120Ω≥0.3V脉冲数字表用交流20V档5视频线0V≤150Ω≤0.3V脉冲数字表用交流2V档联网总线（单元与单元之间的TCP/IP计算机网络）（或管理机控制器—管理机）TCP/IP计算机网络：UTP超5类双绞线或单模/多模光纤。地线、数据线、声音1线、声音2线、视频线。序号总线定义定义颜色静态电压静态电阻工作时电压说明1地线黑色0V0Ω0V接黑色表笔2数据线绿色≤0.1V≤200Ω≥0.3V脉冲数字表用交流20V档3声音1线黄色≤0.1V∞有脉冲数字表用直流20V档4声音2线红色≤0.1V∞有脉冲数字表用直流20V档5视频线0V∞≤0.3V脉冲数字表用交流2V档B、系统设备介绍：1)中心管理机：DF2000-2VCN主要作用：接收围墙机、单元门口机、分机呼叫通话及遥控开锁；呼叫分机并通话；监视围墙机、单元门口机图象；接收住户分机防区报警等。使用操作说明：a、设置：是对报警防区的设置，用于接收住户分机的报警时，显示报警的防区类型，（注：防区的设置要和住户分机安装的报警探头一致）。设置方法：按“设置“键，则显示屏显示：b、校时：对显示时间进行调整。按“校时”键，则显示屏显示：此时按光标的提示，按数字键输入正确的年、月、日、时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退出或延时12秒后自动退出。（注：时钟为24小时制）c、模式选择：是管理机控制门口主机的呼叫方式，有白天和夜间两种模式。在白天模式下，门口主机可以直接呼叫住户分机，不受管理机管理；在夜间模式下，门口主机呼叫住户分机后自动转到管理机，管理处确认后（在通话中按“显示”键，显示所呼户机地址码），若需转呼，再按“转呼”键转呼到住户分机。操作方法：按“模式”键进入选择，则显示屏显示：此时输入要管理的门口主机的编码（8位号码，2位楼栋号+01+4个0。若输入错误，可按“删除”键，重新输入），则显示屏显示：再按“1”或“2”选择所需要的模式，按“确认”键确认退出。当被管理的门口机，呼叫户机时，管理机与其对讲的过程...
