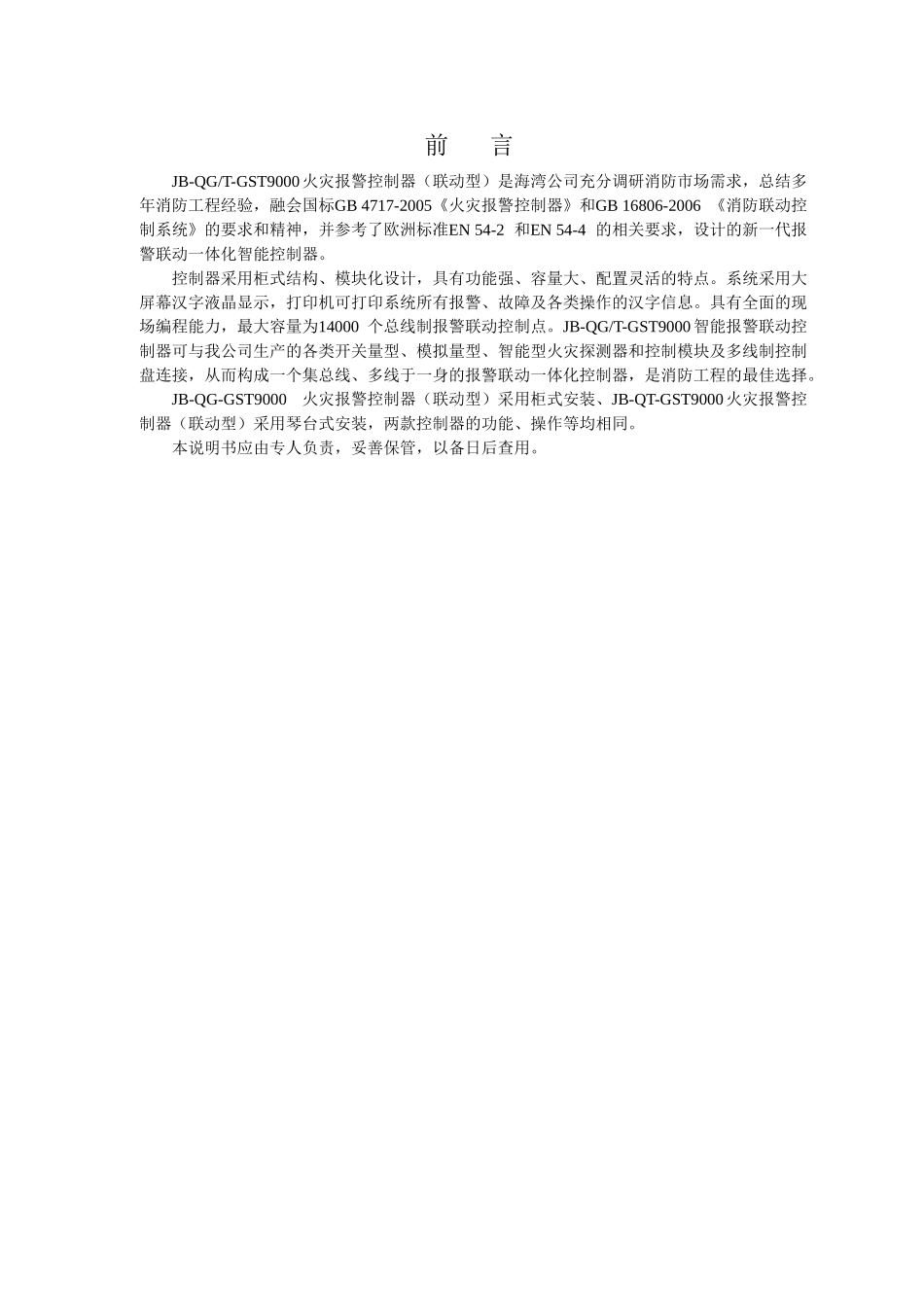

JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN54-2和EN54-4的相关要求，设计的新一代报警联动一体化智能控制器。控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。本说明书应由专人负责，妥善保管，以备日后查用。目录第一部分概述......................................................................................................................1第1章GST9000火灾报警控制器(联动型)简介...............................................................2第二部分结构·安装·调试...................................................................................................3第2章GST9000控制器（联动型）结构及配置说明...........................................................42.1控制器结构及配置方式概述...........................................................................................42.1.1内部结构及连接线示意...........................................................................................52.2GST9000控制器主机结构说明.......................................................................................72.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例）...................................72.2.2控制器主机内部结构说明.......................................................................................92.3智能消防启动盘结构说明...............................................................................................112.4GST9000控制器电源系统说明.......................................................................................122.5GST-LD-D02智能电源盘结构说明...............................................................................132.6控制器对外接线端子说明...............................................................................................14第3章安装与调试..................................................................................................................153.1开箱检查..........................................................................................................................153.2控制器的安装条件及方式...............................................................................................153.3开机检查..........................................................................................................................153.4外部设备检查..................................................................................................................153.5接线和设置......................................................................................................................163.6调试..................................................................................................................................16第三部分...
