中波发射机质量测试

中波发射机质量测试_第1页
1/3
中波发射机质量测试_第2页
2/3
中波发射机质量测试_第3页
3/3

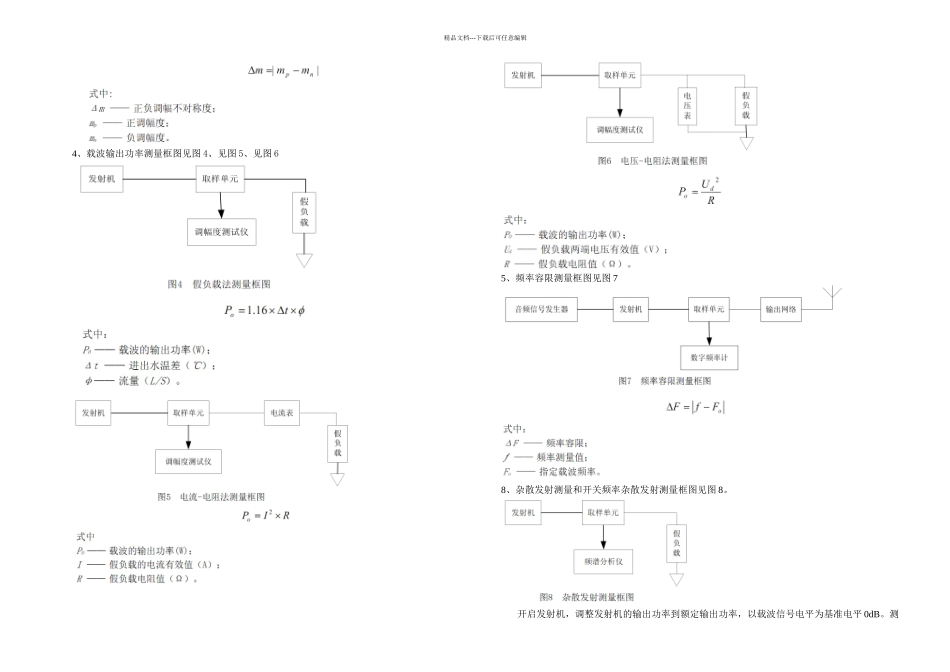

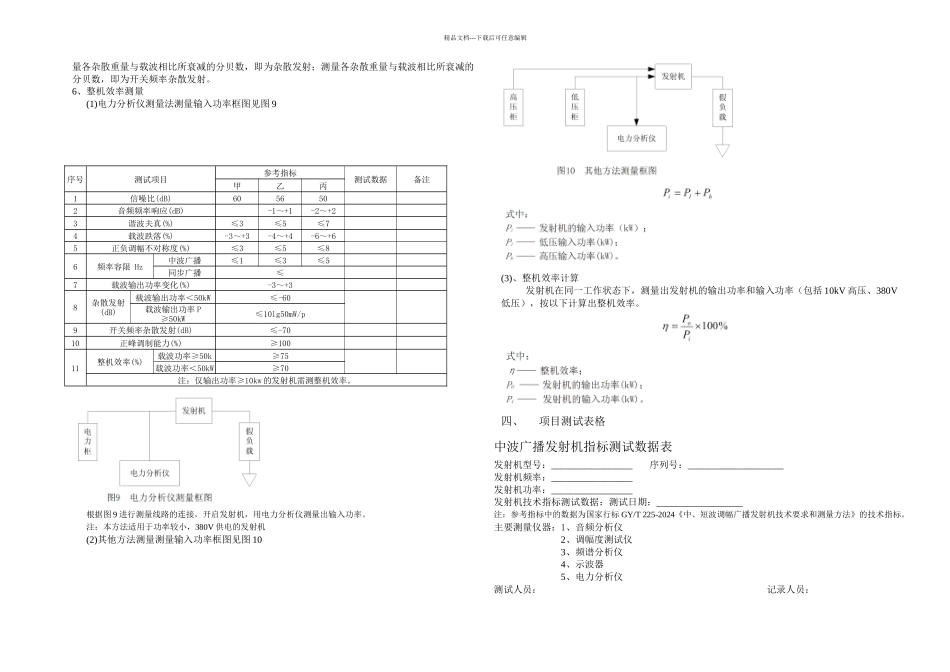

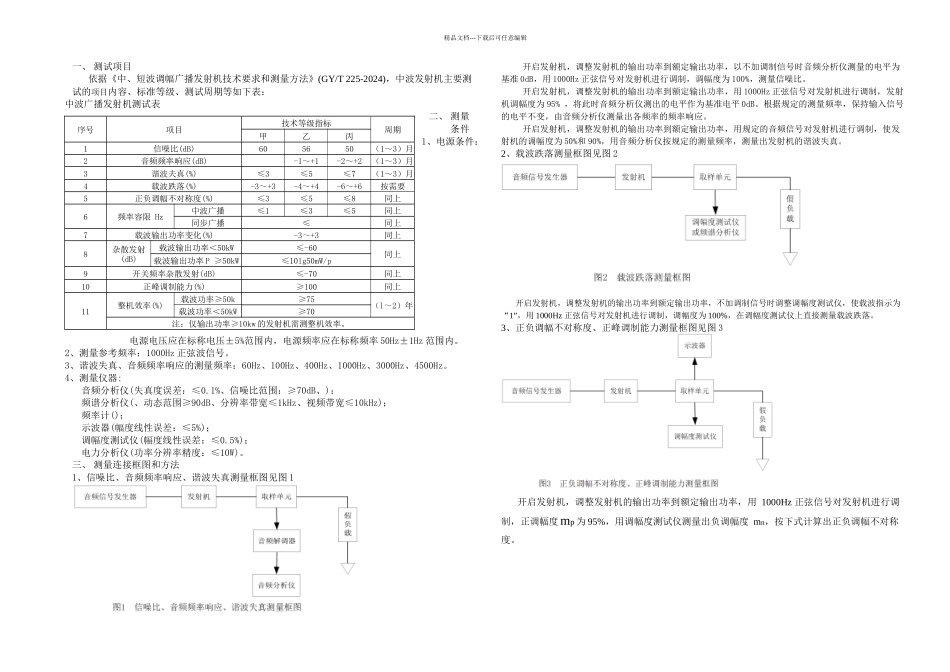

精品文档---下载后可任意编辑一、 测试项目依据《中、短波调幅广播发射机技术要求和测量方法》(GY/T 225-2024),中波发射机主要测试的项目内容、标准等级、测试周期等如下表:中波广播发射机测试表二、 测量条件1、电源条件:电源电压应在标称电压±5%范围内,电源频率应在标称频率 50Hz±1Hz 范围内。2、测量参考频率:1000Hz 正弦波信号。3、谐波失真、音频频率响应的测量频率:60Hz、100Hz、400Hz、1000Hz、3000Hz、4500Hz。4、测量仪器:音频分析仪(失真度误差:≤0.1%、信噪比范围:≥70dB、);频谱分析仪(、动态范围≥90dB、分辨率带宽≤1kHz、视频带宽≤10kHz);频率计();示波器(幅度线性误差:≤5%);调幅度测试仪(幅度线性误差:≤0.5%);电力分析仪(功率分辨率精度:≤10W)。三、 测量连接框图和方法1、信噪比、音频频率响应、谐波失真测量框图见图 1开启发射机,调整发射机的输出功率到额定输出功率,以不加调制信号时音频分析仪测量的电平为基准 0dB,用 1000Hz 正弦信号对发射机进行调制,调幅度为 100%,测量信噪比。开启发射机,调整发射机的输出功率到额定输出功率,用 1000Hz 正弦信号对发射机进行调制,发射机调幅度为 95% ,将此时音频分析仪测出的电平作为基准电平 0dB。根据规定的测量频率,保持输入信号的电平不变,由音频分析仪测量出各频率的频率响应。开启发射机,调整发射机的输出功率到额定输出功率,用规定的音频信号对发射机进行调制,使发射机的调幅度为 50%和 90%,用音频分析仪按规定的测量频率,测量出发射机的谐波失真。2、载波跌落测量框图见图 2开启发射机,调整发射机的输出功率到额定输出功率,不加调制信号时调整调幅度测试仪,使载波指示为“1”,用 1000Hz 正弦信号对发射机进行调制,调幅度为 100%,在调幅度测试仪上直接测量载波跌落。3、正负调幅不对称度、正峰调制能力测量框图见图 3开启发射机,调整发射机的输出功率到额定输出功率,用 1000Hz 正弦信号对发射机进行调制,正调幅度 mp 为 95%,用调幅度测试仪测量出负调幅度 mn,按下式计算出正负调幅不对称度。序号项目技术等级指标周期甲乙丙1信噪比(dB)605650(1~3)月2音频频率响应(dB)-1~+1-2~+2(1~3)月3谐波夫真(%)≤3≤5≤7(1~3)月4载波跌落(%)-3~+3-4~+4-6~+6按需要5正负调幅不对称度(%)≤3≤5≤8同上6频率容限 Hz中波广播≤1≤3≤5同上同步广播≤同上7载波输出功率变化(%)-3~+3同上8杂散发射...
