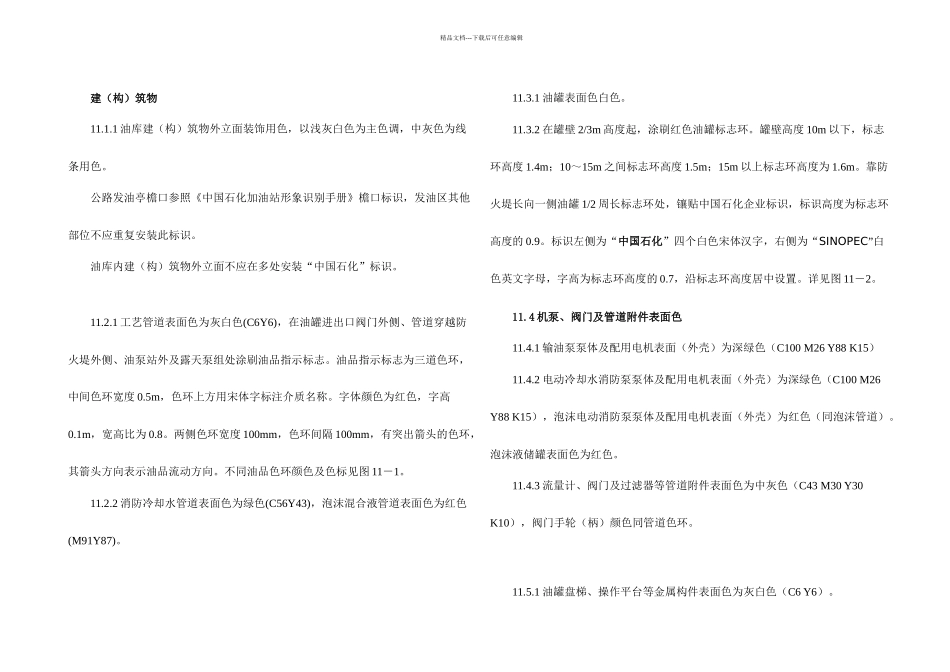

精品文档---下载后可任意编辑建（构）筑物11.1.1 油库建（构）筑物外立面装饰用色，以浅灰白色为主色调，中灰色为线条用色。公路发油亭檐口参照《中国石化加油站形象识别手册》檐口标识，发油区其他部位不应重复安装此标识。油库内建（构）筑物外立面不应在多处安装“中国石化”标识。11.2.1 工艺管道表面色为灰白色(C6Y6)，在油罐进出口阀门外侧、管道穿越防火堤外侧、油泵站外及露天泵组处涂刷油品指示标志。油品指示标志为三道色环，中间色环宽度 0.5m，色环上方用宋体字标注介质名称。字体颜色为红色，字高0.1m，宽高比为 0.8。两侧色环宽度 100mm，色环间隔 100mm，有突出箭头的色环，其箭头方向表示油品流动方向。不同油品色环颜色及色标见图 11－1。11.2.2 消防冷却水管道表面色为绿色(C56Y43)，泡沫混合液管道表面色为红色(M91Y87)。11.3.1 油罐表面色白色。11.3.2 在罐壁 2/3m 高度起，涂刷红色油罐标志环。罐壁高度 10m 以下，标志环高度 1.4m；10～15m 之间标志环高度 1.5m；15m 以上标志环高度为 1.6m。靠防火堤长向一侧油罐 1/2 周长标志环处，镶贴中国石化企业标识，标识高度为标志环高度的 0.9。标识左侧为“中国石化”四个白色宋体汉字，右侧为“SINOPEC”白色英文字母，字高为标志环高度的 0.7，沿标志环高度居中设置。详见图 11－2。11.4 机泵、阀门及管道附件表面色11.4.1 输油泵泵体及配用电机表面（外壳）为深绿色（C100 M26 Y88 K15）11.4.2 电动冷却水消防泵泵体及配用电机表面（外壳）为深绿色（C100 M26 Y88 K15），泡沫电动消防泵泵体及配用电机表面（外壳）为红色（同泡沫管道）。泡沫液储罐表面色为红色。11.4.3 流量计、阀门及过滤器等管道附件表面色为中灰色（C43 M30 Y30 K10），阀门手轮（柄）颜色同管道色环。11.5.1 油罐盘梯、操作平台等金属构件表面色为灰白色（C6 Y6）。精品文档---下载后可任意编辑11.5.2 铁路及公路收发油鹤管表面色为银灰色。11.5.3 “HSE”相关标牌见油品销售事业部有关规定。图 11－1 管道及色环示意图图 11－2 油罐标识示意图油罐编号规定11.6.1 编号字体采纳英文字母与数字组合编号方式，字体格式同“中国石化标准英文字体”，字符高度 0.8m，字体颜色为红色。编号位于油罐标志环“中国石化”标识下方，与标志环间隔 0.8m。11.6.2 油罐编号实行油品代码、油罐号和油罐公称容积三种信息组合方式。其编号形式如下：G－01－030油罐公称...
