电厂二期工程装机容量1000MW施工组织设计VIP免费

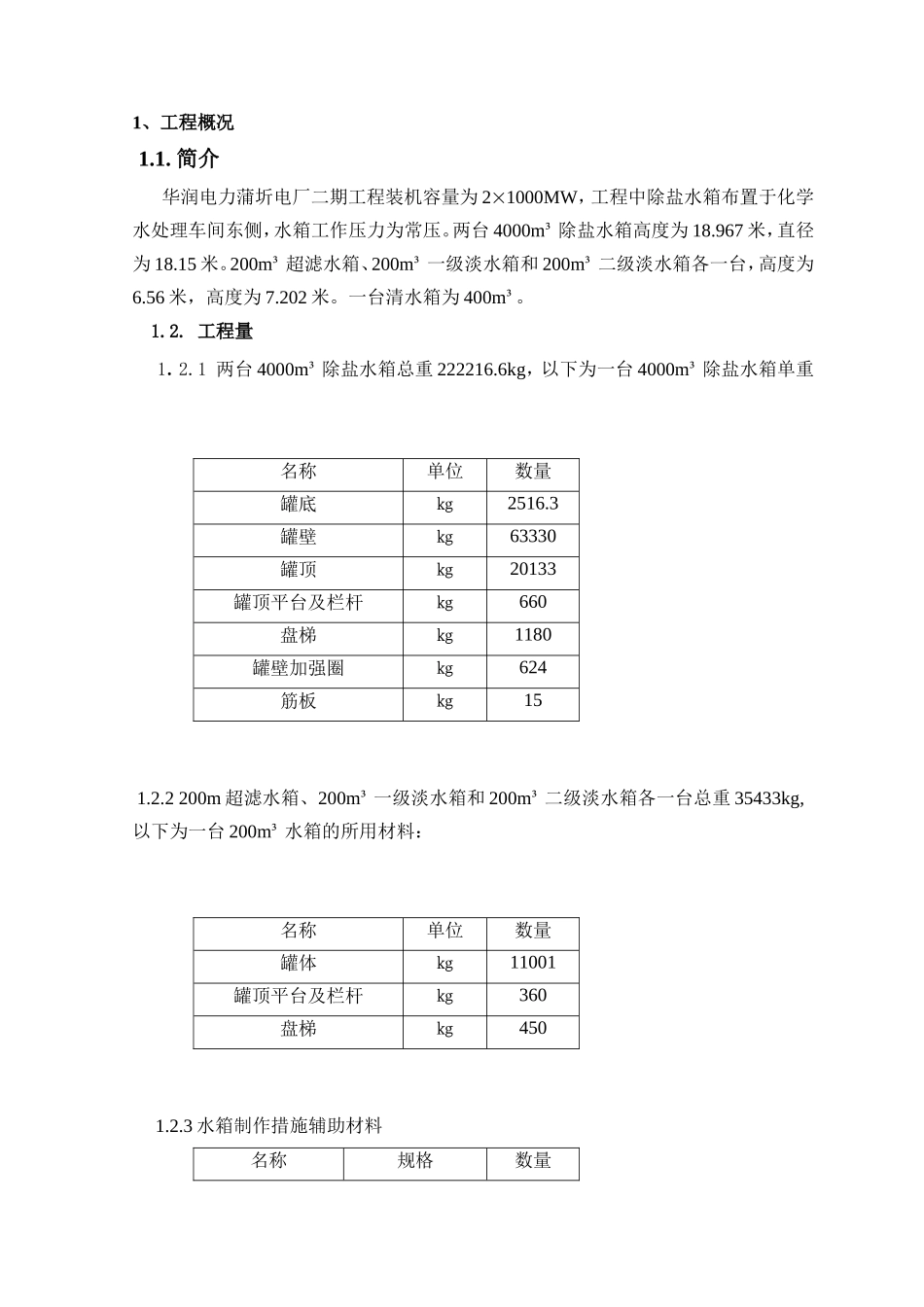

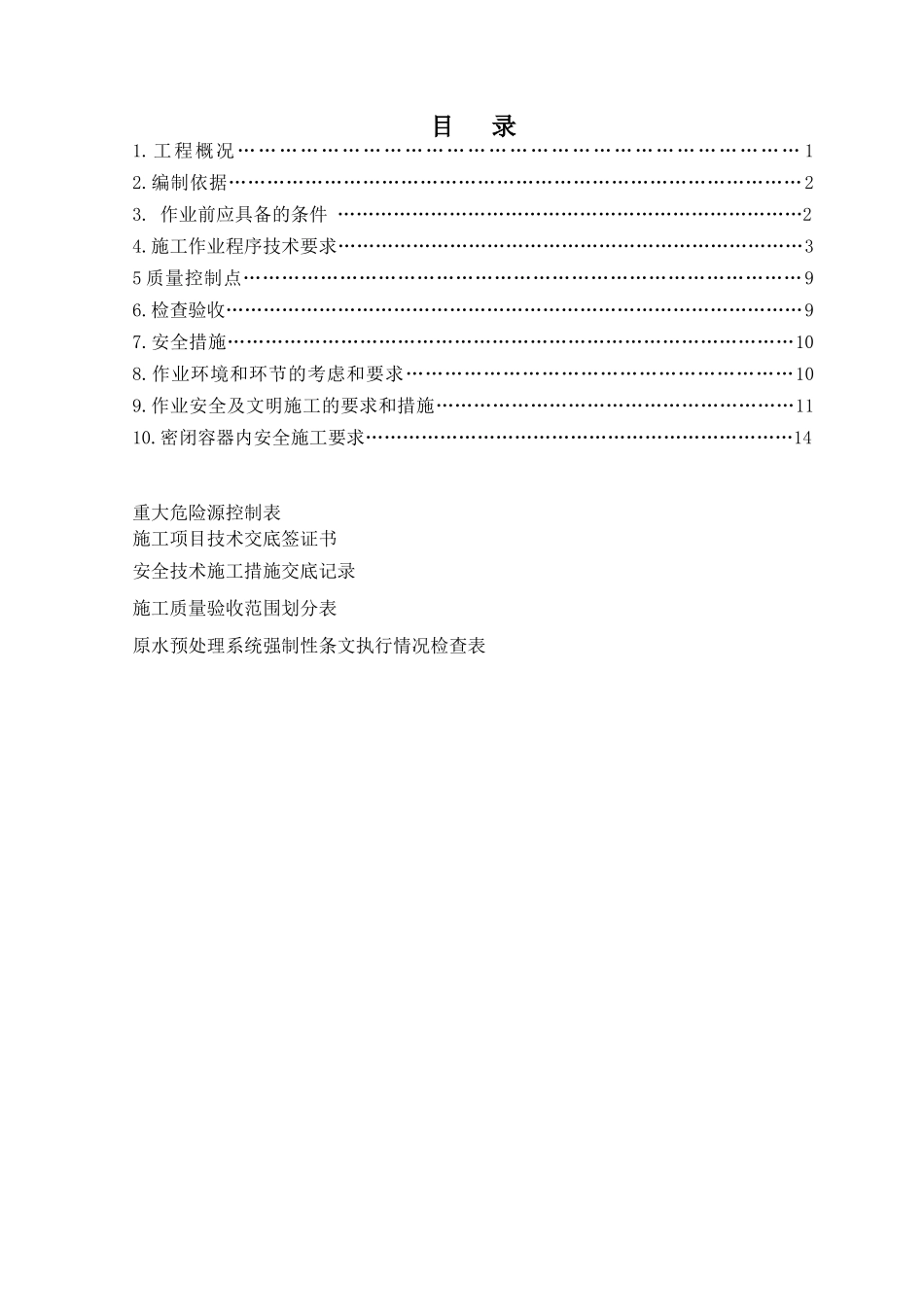

目录1.工程概况………………………………………………………………………12.编制依据………………………………………………………………………………23.作业前应具备的条件…………………………………………………………………24.施工作业程序技术要求…………………………………………………………………35质量控制点……………………………………………………………………………96.检查验收…………………………………………………………………………………97.安全措施………………………………………………………………………………108.作业环境和环节的考虑和要求……………………………………………………109.作业安全及文明施工的要求和措施…………………………………………………1110.密闭容器内安全施工要求……………………………………………………………14重大危险源控制表施工项目技术交底签证书安全技术施工措施交底记录施工质量验收范围划分表原水预处理系统强制性条文执行情况检查表1、工程概况1.1.简介华润电力蒲圻电厂二期工程装机容量为21000MW，工程中除盐水箱布置于化学水处理车间东侧，水箱工作压力为常压。两台4000m³除盐水箱高度为18.967米，直径为18.15米。200m³超滤水箱、200m³一级淡水箱和200m³二级淡水箱各一台，高度为6.56米，高度为7.202米。一台清水箱为400m³。1.2.工程量1.2.1两台4000m³除盐水箱总重222216.6kg，以下为一台4000m³除盐水箱单重名称单位数量罐底㎏2516.3罐壁㎏63330罐顶㎏20133罐顶平台及栏杆㎏660盘梯㎏1180罐壁加强圈㎏624筋板㎏151.2.2200m超滤水箱、200m³一级淡水箱和200m³二级淡水箱各一台总重35433kg,以下为一台200m³水箱的所用材料：名称单位数量罐体㎏11001罐顶平台及栏杆㎏360盘梯㎏4501.2.3水箱制作措施辅助材料名称规格数量无缝钢管Φ219×760米无缝钢管Φ108×4120米钢板δ=20mm3米钢板δ=12mm18米槽钢[1690米槽钢[8144米氧气/6瓶/天乙炔/3瓶/天2、相关资料2.1《华润电力蒲圻电厂二期工程（21000MW）工程施工组织总设计》2.2《电力建设安全工作规程第1部分：火力发电厂》DL5009.1-20022.3《立式圆筒形钢制焊接储罐施工及验收规范》GB/50128-20052.4《电力建设施工及验收技术规范》第8部分：加工配制DL/T5210.8-20092.5《火力发电厂焊接技术规程》DL/T869-20042.6工程建设标准强制性条文（电力工程部分）2006.2.7中南电力设计院水箱制作安装施工图3、作业前应具备的条件3.1.施工人员必须经专业技术培训，施工前要进行体格检查，能参加高空作业。3.2.施工机具必须经安全性检查。施工人员服装、劳保用品必须符合项目部要求，施工队配齐“四宝”(安全帽、安全带、安全网、工具袋)。3.3.施工人员应熟悉图纸，领会施工技术措施内容，掌握工期要求、技术规范和验收标准。3.4.作业人员配备:技术员1名负责全面的技术管理班长1名负责现场施工安排，机械调配及人员分工质量员1名负责施工质量安全员1名负责施工安全施工人员20名3.5.所需的主要施工机具、测量工具卷板机1台车吊50t一台角磨Φ1504台倒链10T24个倒链5T8个倒链2T4个钢板尺2个钢卷尺30米2盘割把2套磁爬切割机2台交流电焊机4台逆变焊机2台砂轮切割机1台手锤2把石笔3盒粉线2kg3.6.土建交付要求土建预留孔、水箱基础要与图纸相符合，以满足安装要求。4、施工作业程序技术要求4.1.施工作业程序施工准备→材料设备领用及预检→班组领取→下料卷板→对口焊接安装→灌水实验→验收4.2.作业方法及技术要求材料要按施工图纸进行核对，一一清点材料设备数量，注意材料领取时要认真测量钢板的长度、板厚、材质及外观，并做好检查记录，检查无误后，方可办理出库手续。4.3.下料4.3.1要按照施工图纸对水箱钢板进行下料，下料时要严格按照施工图所标注的尺寸进行放样，划定剪切线。4.3.2放样过程中，测量要精确。4.3.3划线过程中应经常校核尺寸。4.3.4划线方法和程序应严格，必须做到平直、等份准确、尺度正确。4.3.5对已测需切割的钢板要进行编号。（例图如下）4.4对口、焊接、安装4.4.1对口4.4.1.1钢板对口应执行除盐水箱设计图纸的技术标准，并保证对口的平直度。4.4....
