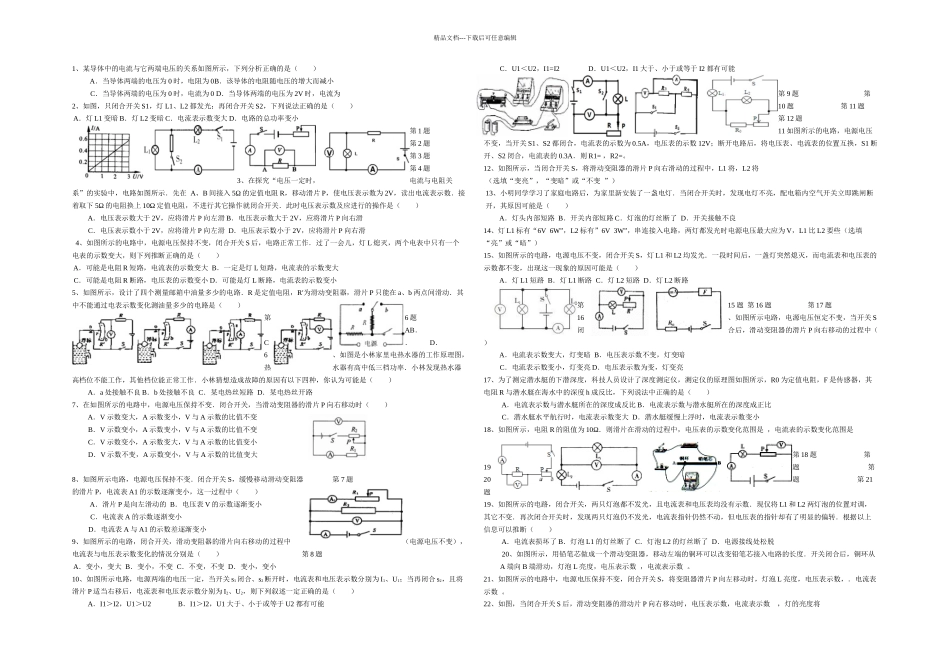

精品文档---下载后可任意编辑1、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ） A．当导体两端的电压为 0 时，电阻为 0B．该导体的电阻随电压的增大而减小 C．当导体两端的电压为 0 时，电流为 0 D．当导体两端的电压为 2V 时，电流为2、如图，只闭合开关 S1，灯 L1、L2 都发光；再闭合开关 S2，下列说法正确的是（ ） A．灯 L1 变暗 B．灯 L2 变暗 C．电流表示数变大 D．电路的总功率变小第 1 题 第 2 题 第 3 题 第 4 题3、在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在 A、B 间接入 5Ω 的定值电阻 R，移动滑片 P，使电压表示数为 2V，读出电流表示数．接着取下 5Ω 的电阻换上 10Ω 定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（ ） A．电压表示数大于 2V，应将滑片 P 向左滑 B．电压表示数大于 2V，应将滑片 P 向右滑 C．电压表示数小于 2V，应将滑片 P 向左滑 D．电压表示数小于 2V，应将滑片 P 向右滑4、如图所示的电路中，电源电压保持不变，闭合开关 S 后，电路正常工作．过了一会儿，灯 L 熄灭，两个电表中只有一个电表的示数变大，则下列推断正确的是（ ） A．可能是电阻 R 短路，电流表的示数变大 B．一定是灯 L 短路，电流表的示数变大 C．可能是电阻 R 断路，电压表的示数变小 D．可能是灯 L 断路，电流表的示数变小5、如图所示，设计了四个测量邮箱中油量多少的电路．R 是定值电阻，R′为滑动变阻器，滑片 P 只能在 a、b 两点间滑动．其中不能通过电表示数变化测油量多少的电路是（ ）第6 题AB． C． D．6、如图是小林家里电热水器的工作原理图，热水器有高中低三档功率．小林发现热水器高档位不能工作，其他档位能正常工作．小林猜想造成故障的原因有以下四种，你认为可能是（ ） A．a 处接触不良 B．b 处接触不良 C．某电热丝短路 D．某电热丝开路7、在如图所示的电路中，电源电压保持不变．闭合开关，当滑动变阻器的滑片 P 向右移动时（ ） A．V 示数变大，A 示数变小，V 与 A 示数的比值不变 B．V 示数变小，A 示数变小，V 与 A 示数的比值不变 C．V 示数变小，A 示数变大，V 与 A 示数的比值变小 D．V 示数不变，A 示数变小，V 与 A 示数的比值变大8、如图所示电路，电源电压保持不变．闭合开关 S，缓慢移动滑动变阻器 第...
