建筑消防设施标识化手册VIP免费

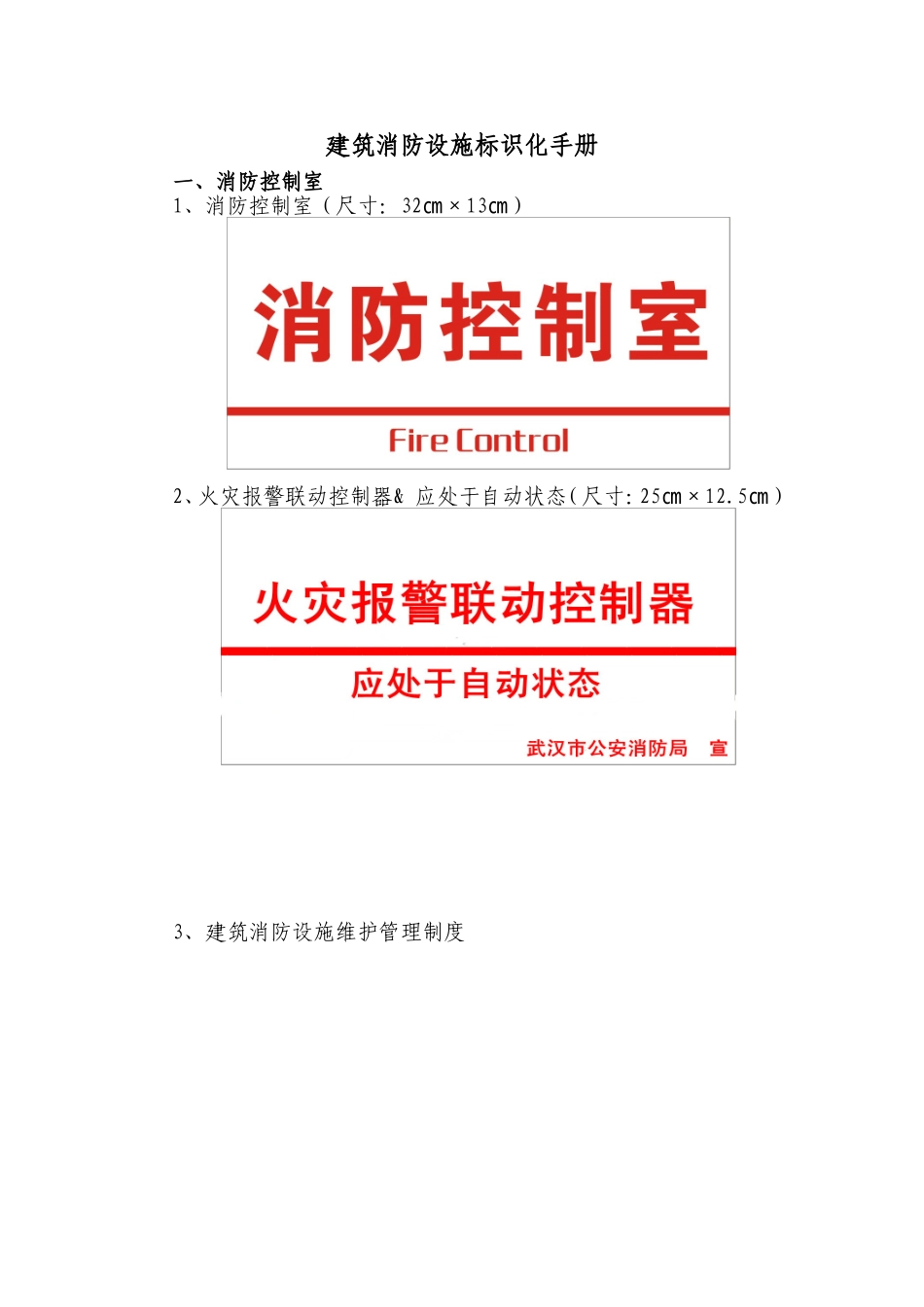

建筑消防设施标识化手册_第1页
1/29

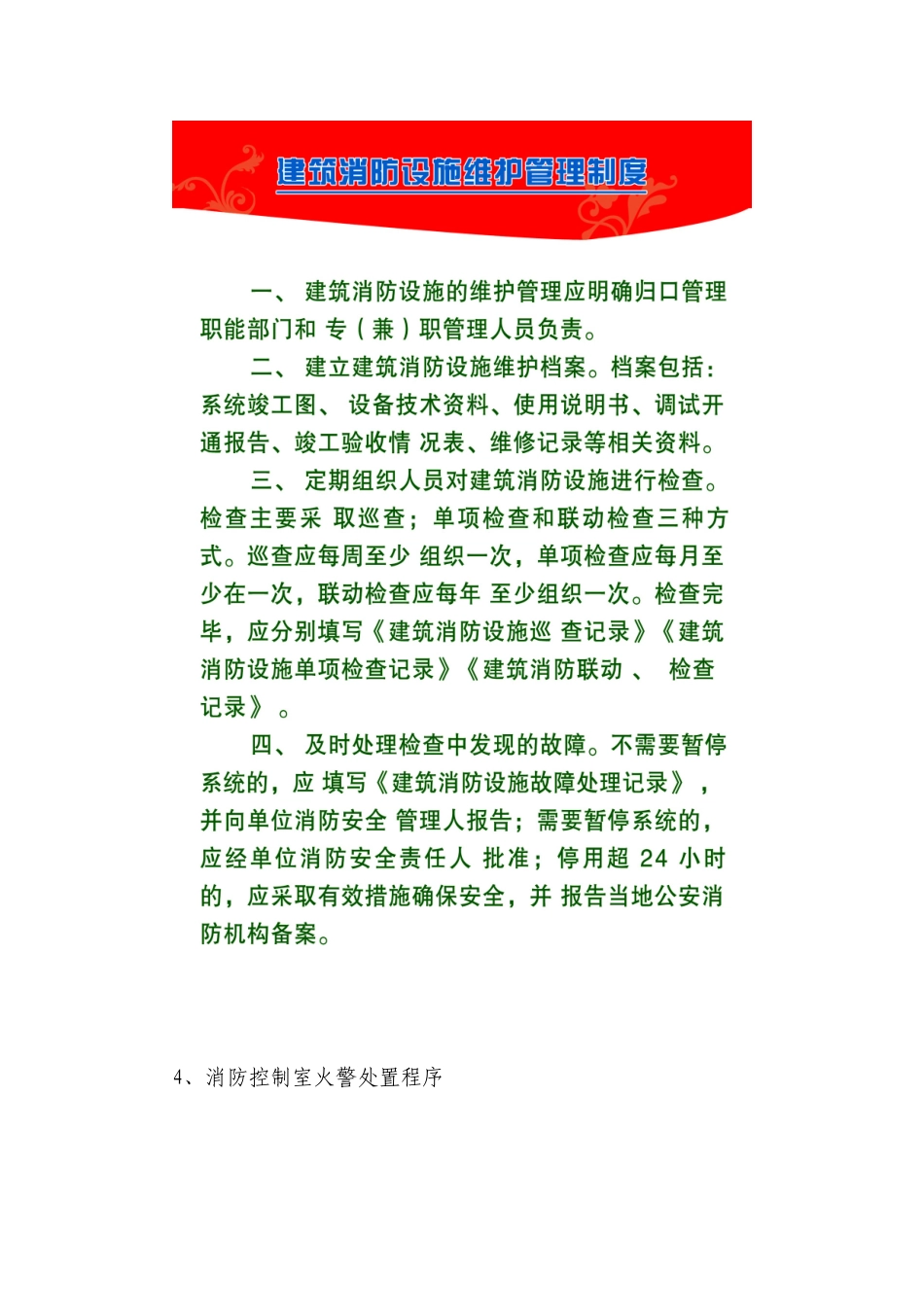

建筑消防设施标识化手册_第2页
2/29

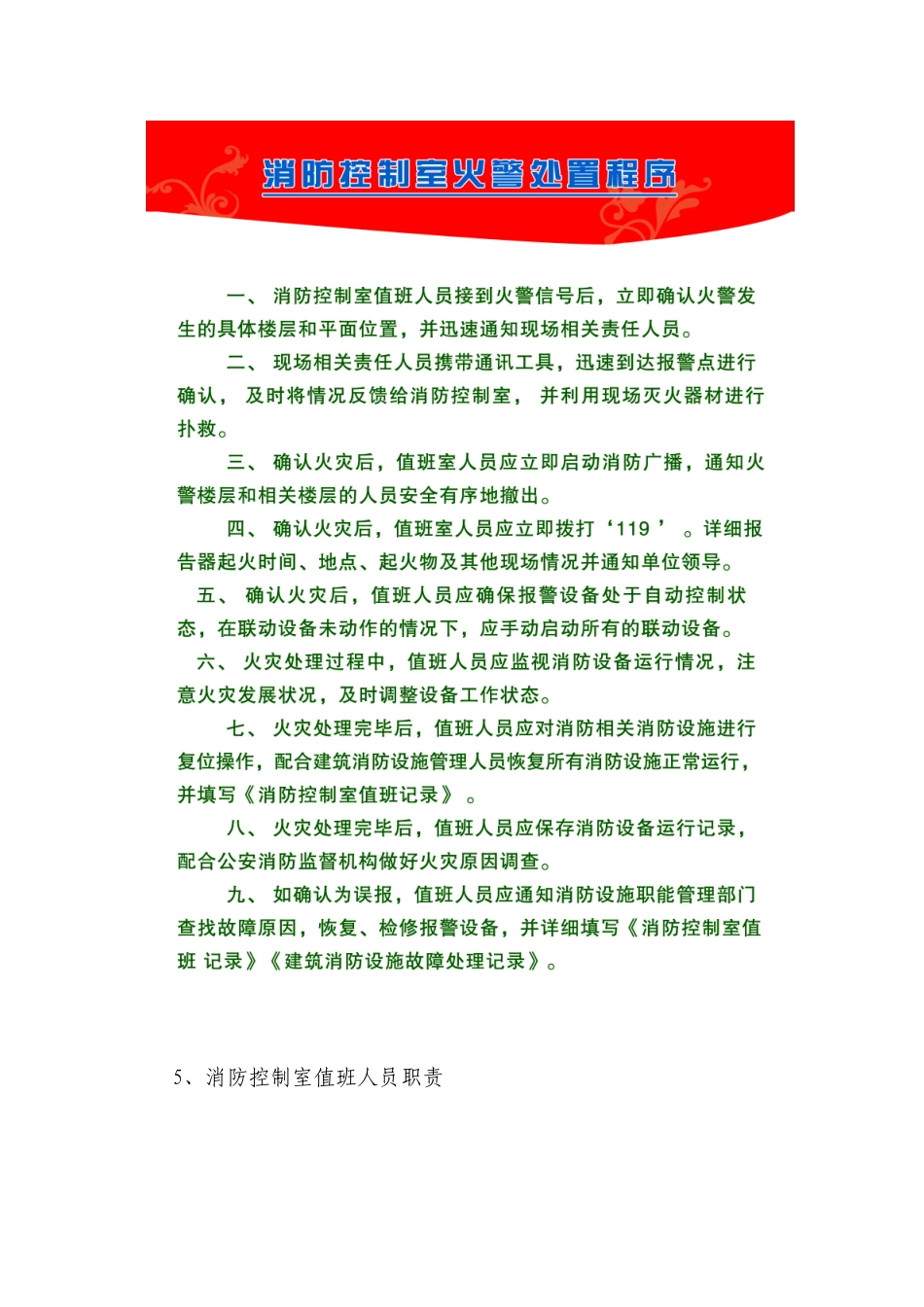

建筑消防设施标识化手册_第3页
3/29
建筑消防设施标识化手册一、消防控制室1、消防控制室(尺寸:32㎝×13)㎝2、火灾报警联动控制器&应处于自动状态(尺寸:25㎝×12.5)㎝3、建筑消防设施维护管理制度4、消防控制室火警处置程序5、消防控制室值班人员职责6、消防控制室值班制度7、消防控制室火灾状况处置程序8、建筑总平面布局图(略)9、建筑消防设施平面布局图(略)10、建筑消防设施系统图(略)11、安全出口布置图(略)12、重点部位位置图(略)二、消防供配电设施1、柴油发电机房(尺寸:32㎝×13)㎝2、柴油发电机&功率150KW(尺寸:32㎝×13,参数根据实际更㎝改)3、储油间&储油量100L(尺寸:25㎝×12.5)㎝4、消防控制室配电箱(尺寸:25㎝×12.5)㎝5、消火栓泵配电箱(尺寸:25㎝×12.5)㎝6、喷淋泵配电箱(尺寸:25㎝×12.5)㎝7、正压送风风机配电箱(尺寸:25㎝×12.5)㎝8、排烟风机配电箱(尺寸:25㎝×12.5)㎝9、消防电梯配电箱(尺寸:25㎝×12.5)㎝10、火灾自动报警配电箱(尺寸:25㎝×12.5)㎝11、防火卷帘配电箱(尺寸:25㎝×12.5)㎝三、消防供水1、消防水泵房(尺寸:32㎝×13)㎝2、消防水池&容量540m3(尺寸:32㎝×13)㎝3、消火栓泵&流量40L∕S扬程120米(尺寸:32㎝×13)㎝4、喷淋泵&流量30L∕S扬程120米(尺寸:32㎝×13)㎝5、阀门保持常开(尺寸:20㎝×10)㎝6、阀门保持常闭(尺寸:20㎝×10)㎝7、消火栓主管(尺寸:12.5㎝×25)㎝8、喷淋主管(尺寸:12.5㎝×25)㎝9、消火栓泵控制柜&应处于自动状态(尺寸:25㎝×12.5)㎝10、喷淋泵控制柜&应处于自动状态(尺寸:25㎝×12.5)㎝11、消防水炮控制柜&应处于自动状态(尺寸:25×12.5)㎝12、湿式报警阀&区域1-3层(尺寸:25㎝×12.5)㎝13、水力警铃&区域1-5层(尺寸:20㎝×10)㎝14、水流指示器&区域6层(尺寸:20㎝×10)㎝15、喷淋末端试水装置&区域9层(尺寸:20㎝×10)㎝16、消防稳压泵&流量1L∕S(尺寸:25㎝×12.5)㎝17、气压罐容量450L(尺寸:32㎝×13)㎝18、高位消防水箱&容量18m3(尺寸:32㎝×13)㎝19、消火栓水泵接合器&高区16-32层(尺寸:20㎝×10)㎝20、喷淋水泵接合器&高区16-30层(尺寸:20㎝×10)㎝21、地上消火栓(尺寸:20㎝×10)㎝22、地下消火栓(尺寸:20㎝×10)㎝23、消火栓使用方法24、消防水带25、水流方向(←→)(尺寸:25㎝×12.5)㎝四、防火防烟分隔1、常闭式防火门,请保持关闭状态(尺寸:25㎝×12.5)㎝2、常闭式防火门,为了您的安全,请随手关门(尺寸:9㎝×24)㎝3、常开式防火门,请勿堵塞(尺寸:25㎝×12.5)㎝4、防火卷帘按钮(尺寸:12.5㎝×25)㎝5、防火卷帘下禁放物品(尺寸:30㎝×6)㎝五、安全疏散和消防电梯1、消防电梯&消防员专用(尺寸:32㎝×13)㎝2、如遇火警请勿乘坐电梯(尺寸:32㎝×13)㎝3、疏散通道禁止堆放物品(尺寸:32㎝×13)㎝4、安全出口严禁上锁(尺寸:32㎝×13)㎝5、消防电梯机房(尺寸:32㎝×13)㎝六、防排烟系统1、机械加压送风机&风量40000m3∕h(尺寸:25×12.5)2、机械排烟风机&风量102000m3∕h(尺寸:25×12.5)3、消防排烟风机控制柜&应处于自动状态(尺寸:25×12.5)4、消防正压风机控制柜&应处于自动状态(尺寸:25×12.5)5、机械排烟口&严禁遮挡(尺寸:25㎝×12.5)㎝6、正压送风口&严禁遮挡(尺寸:25㎝×12.5)㎝7、排烟防火阀(尺寸:10㎝×18)㎝8、排烟风机房(尺寸:32㎝×13)㎝9、正压送风风机房(尺寸:32㎝×13)㎝10、送风、排烟方向(←→)(尺寸:25㎝×12.5)㎝七、其它1、气体灭火控制器&应处于自动状态(尺寸:25㎝×12.5)㎝2、火灾报警按钮(尺寸:20㎝×10)㎝3、灭火器使用方法4、灭火器注:各单位涉及到具体参数可根据实际情况调整,以上内容仅供参考。尺寸大小:25*12.5(大)、20*10(小)
