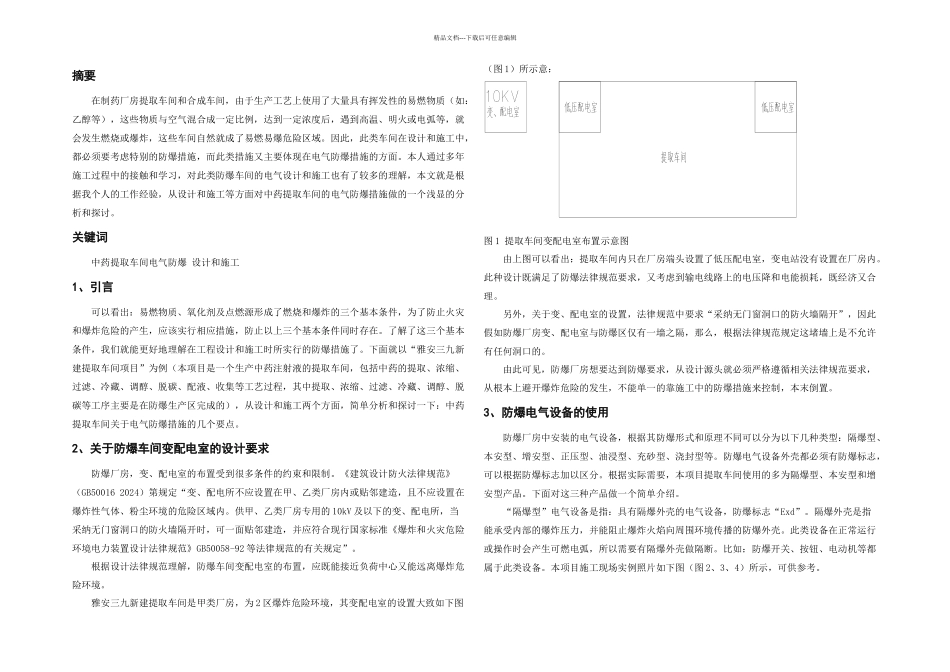

精品文档---下载后可任意编辑摘要在制药厂房提取车间和合成车间，由于生产工艺上使用了大量具有挥发性的易燃物质（如：乙醇等），这些物质与空气混合成一定比例，达到一定浓度后，遇到高温、明火或电弧等，就会发生燃烧或爆炸，这些车间自然就成了易燃易爆危险区域。因此，此类车间在设计和施工中，都必须要考虑特别的防爆措施，而此类措施又主要体现在电气防爆措施的方面。本人通过多年施工过程中的接触和学习，对此类防爆车间的电气设计和施工也有了较多的理解，本文就是根据我个人的工作经验，从设计和施工等方面对中药提取车间的电气防爆措施做的一个浅显的分析和探讨。关键词中药提取车间电气防爆 设计和施工1、引言可以看出：易燃物质、氧化剂及点燃源形成了燃烧和爆炸的三个基本条件，为了防止火灾和爆炸危险的产生，应该实行相应措施，防止以上三个基本条件同时存在。了解了这三个基本条件，我们就能更好地理解在工程设计和施工时所实行的防爆措施了。下面就以“雅安三九新建提取车间项目”为例（本项目是一个生产中药注射液的提取车间，包括中药的提取、浓缩、过滤、冷藏、调醇、脱碳、配液、收集等工艺过程，其中提取、浓缩、过滤、冷藏、调醇、脱碳等工序主要是在防爆生产区完成的），从设计和施工两个方面，简单分析和探讨一下：中药提取车间关于电气防爆措施的几个要点。2、关于防爆车间变配电室的设计要求防爆厂房，变、配电室的布置受到很多条件的约束和限制。《建筑设计防火法律规范》（GB50016 2024）第规定“变、配电所不应设置在甲、乙类厂房内或贴邻建造，且不应设置在爆炸性气体、粉尘环境的危险区域内。供甲、乙类厂房专用的 10kV 及以下的变、配电所，当采纳无门窗洞口的防火墙隔开时，可一面贴邻建造，并应符合现行国家标准《爆炸和火灾危险环境电力装置设计法律规范》GB50058-92 等法律规范的有关规定”。根据设计法律规范理解，防爆车间变配电室的布置，应既能接近负荷中心又能远离爆炸危险环境。雅安三九新建提取车间是甲类厂房，为 2 区爆炸危险环境，其变配电室的设置大致如下图（图 1）所示意： 图 1 提取车间变配电室布置示意图由上图可以看出：提取车间内只在厂房端头设置了低压配电室，变电站没有设置在厂房内。此种设计既满足了防爆法律规范要求，又考虑到输电线路上的电压降和电能损耗，既经济又合理。另外，关于变、配电室的设置，法律规范中要求“采纳无门窗洞口的防火墙隔开”，因此假如防爆厂房...
