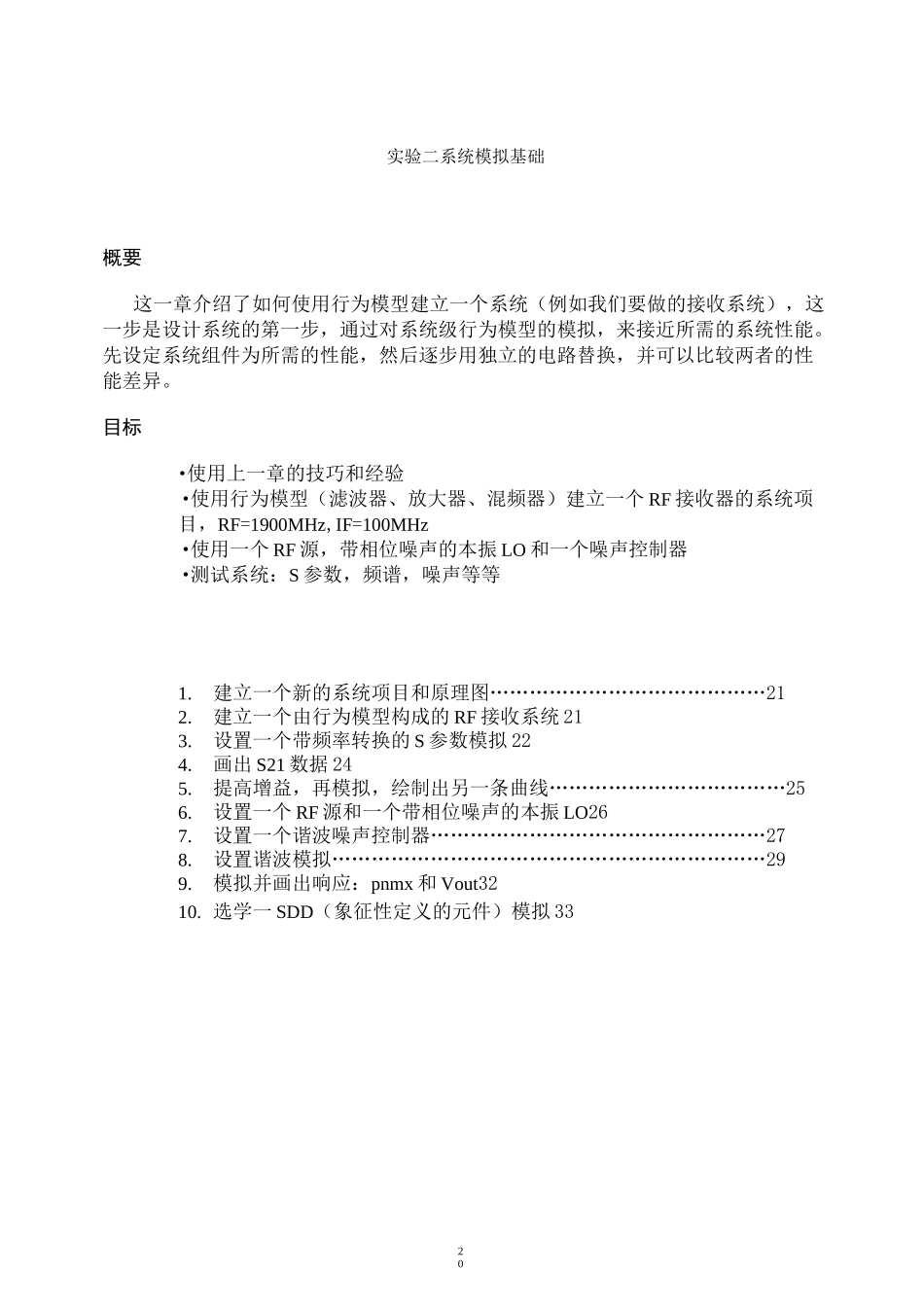

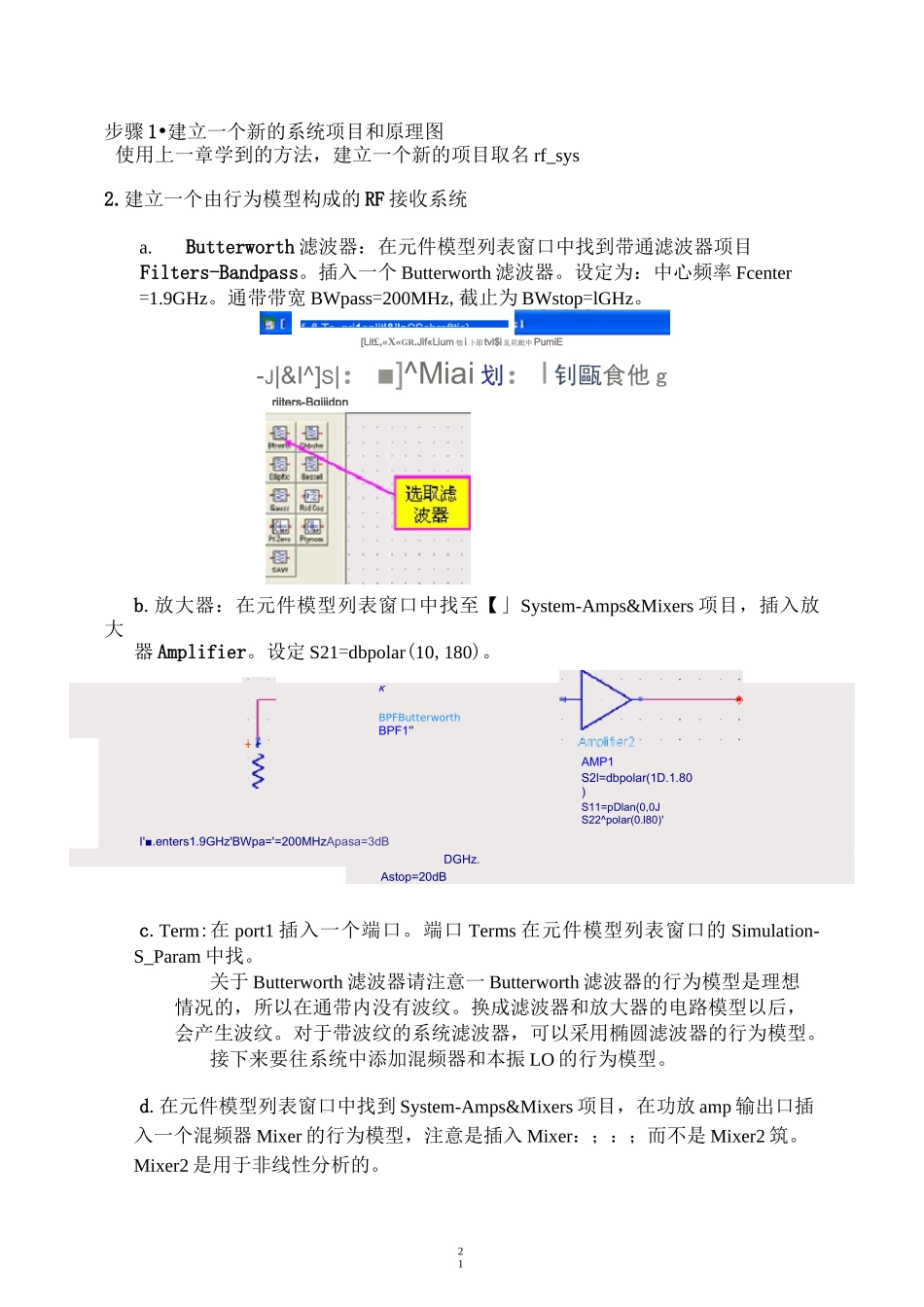

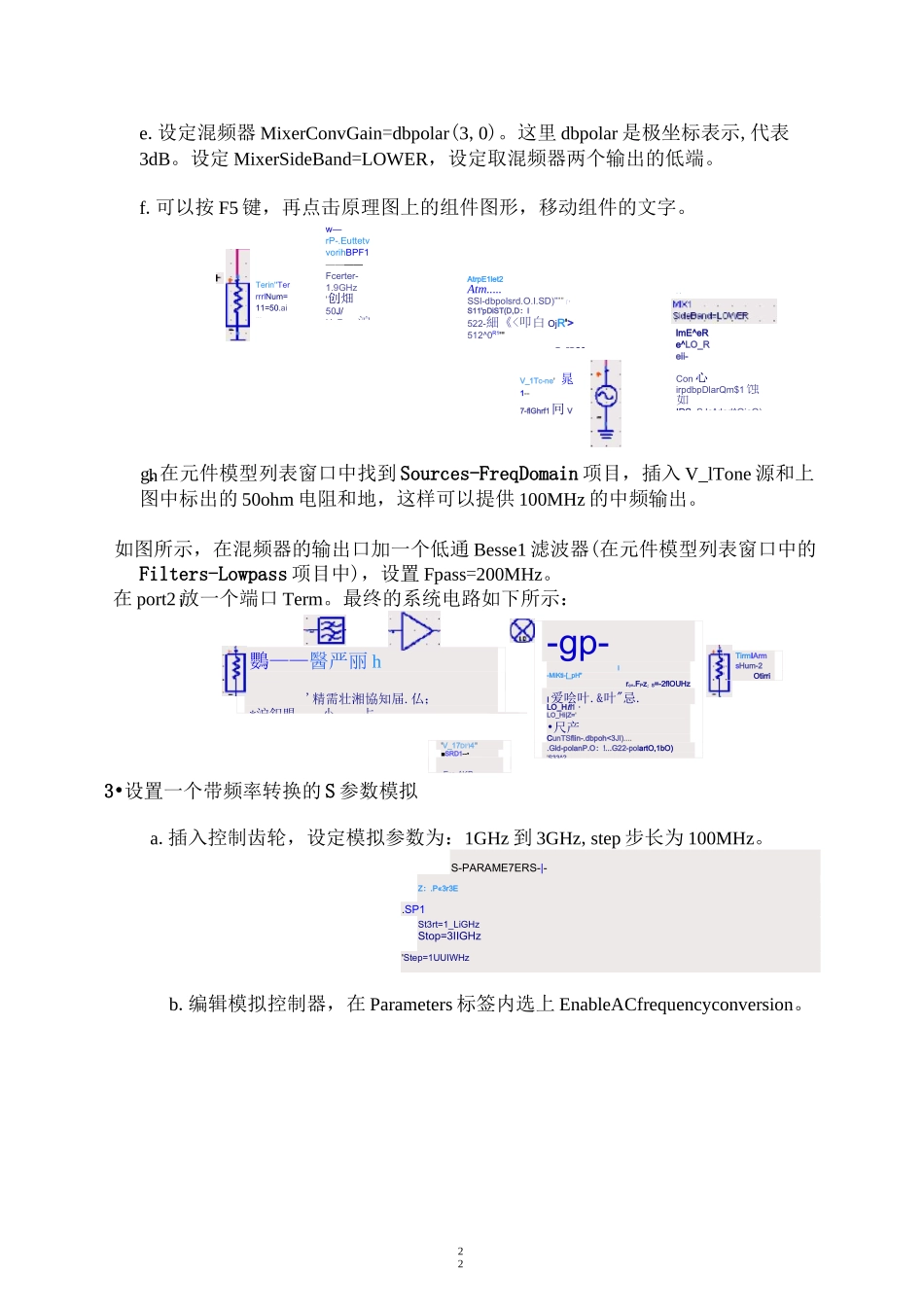

20实验二系统模拟基础概要这一章介绍了如何使用行为模型建立一个系统（例如我们要做的接收系统），这一步是设计系统的第一步，通过对系统级行为模型的模拟，来接近所需的系统性能。先设定系统组件为所需的性能，然后逐步用独立的电路替换，并可以比较两者的性能差异。目标•使用上一章的技巧和经验•使用行为模型（滤波器、放大器、混频器）建立一个 RF 接收器的系统项目，RF=1900MHz,IF=100MHz•使用一个 RF 源，带相位噪声的本振 LO 和一个噪声控制器•测试系统：S 参数，频谱，噪声等等1.建立一个新的系统项目和原理图……………………………………212.建立一个由行为模型构成的 RF 接收系统 213.设置一个带频率转换的 S 参数模拟 224.画出 S21 数据 245.提高增益，再模拟，绘制出另一条曲线………………………………256.设置一个 RF 源和一个带相位噪声的本振 LO267.设置一个谐波噪声控制器……………………………………………278.设置谐波模拟…………………………………………………………299.模拟并画出响应：pnmx 和 Vout3210. 选学一 SDD（象征性定义的元件）模拟 33I'--m''Terml-Num=1-Z-50Ohm21步骤 1•建立一个新的系统项目和原理图使用上一章学到的方法，建立一个新的项目取名 rf_sys2.建立一个由行为模型构成的 RF 接收系统a.Butterworth 滤波器：在元件模型列表窗口中找到带通滤波器项目Filters-Bandpass。插入一个 Butterworth 滤波器。设定为：中心频率 Fcenter=1.9GHz。通带带宽 BWpass=200MHz,截止为 BWstop=lGHz。[Lit£,«X«GR.Jif«Lium 恤i 卜耶tvl$i 乱叽毗中PumiE-J|&I^]S|：■]^Miai 划：l 钊甌食他 gb.放大器：在元件模型列表窗口中找至【」System-Amps&Mixers 项目，插入放大器 Amplifier。设定 S21=dbpolar(10,180)。KBPFButterworthBPF1''I'■.enters1.9GHz'BWpa='=200MHzApasa=3dBDGHz.Astop=20dBc.Term:在 port1 插入一个端口。端口 Terms 在元件模型列表窗口的 Simulation-S_Param 中找。关于 Butterworth 滤波器请注意一 Butterworth 滤波器的行为模型是理想情况的，所以在通带内没有波纹。换成滤波器和放大器的电路模型以后，会产生波纹。对于带波纹的系统滤波器，可以采用椭圆滤波器的行为模型。接下来要往系统中添加混频器和本振 LO 的行为模型。d.在元件模型列表窗口中找到 System-Amps&Mixers 项目，在功放 amp 输出口插入一个混频器 Mixer...
