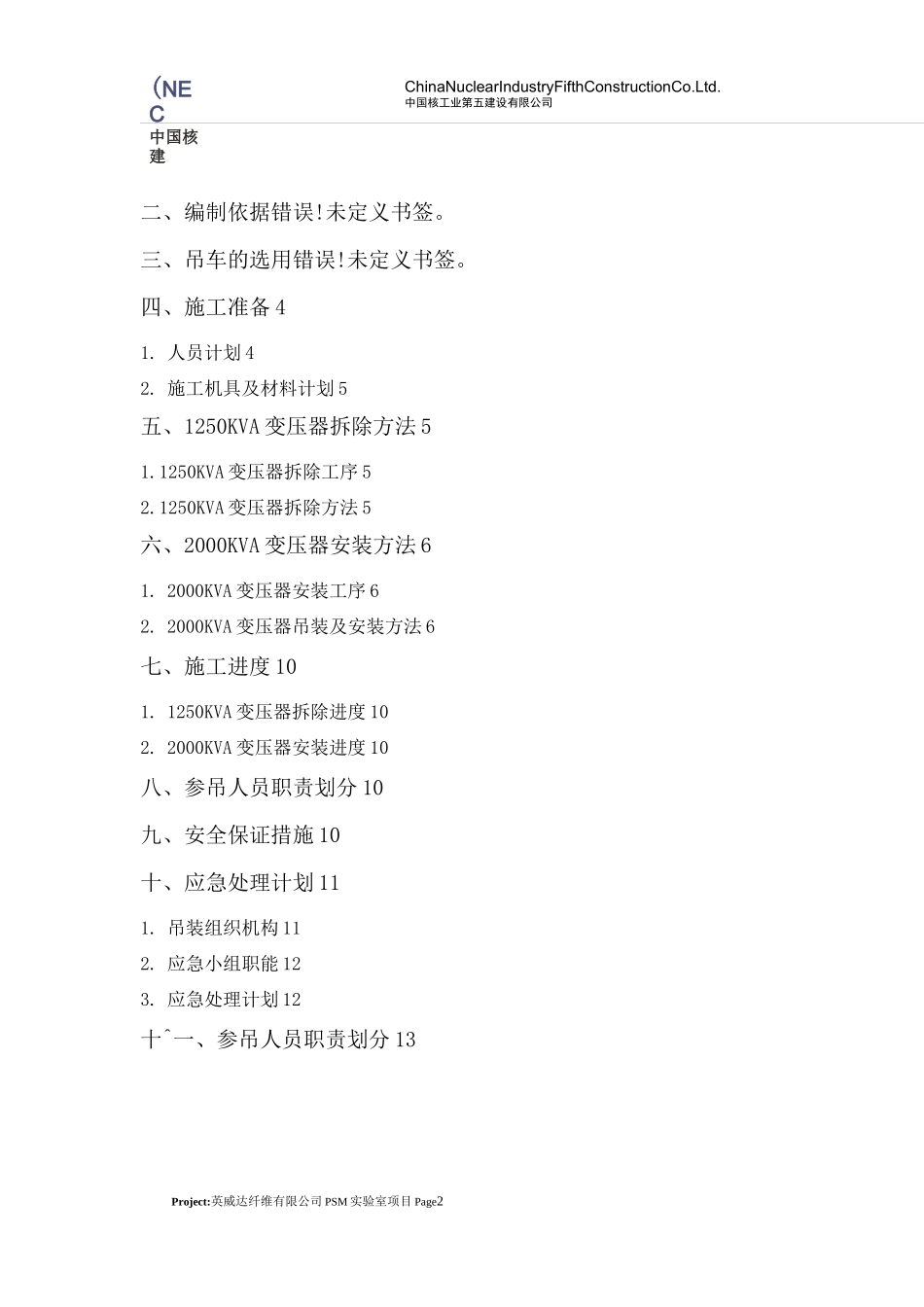

Project:英威达纤维有限公司 PSM 实验室项目 Page1英威达纤维有限公司PSM 实验室项目变压器拆除及安装方案编号：CNF-MS-04Rev.l变压器拆除及安装方案张孝连刘强2014-08-9版次文件名称编制审核日期Rev.DescriptionPreparedByApprovedByDate一、项目概况错误!未定义书签。(NEC中国核建ChinaNuclearIndustryFifthConstructionCo.Ltd.中国核工业第五建设有限公司Project:英威达纤维有限公司 PSM 实验室项目 Page2二、编制依据错误!未定义书签。三、吊车的选用错误!未定义书签。四、施工准备 41. 人员计划 42. 施工机具及材料计划 5五、1250KVA 变压器拆除方法 51.1250KVA 变压器拆除工序 52.1250KVA 变压器拆除方法 5六、2000KVA 变压器安装方法 61. 2000KVA 变压器安装工序 62. 2000KVA 变压器吊装及安装方法 6七、施工进度 101. 1250KVA 变压器拆除进度 102. 2000KVA 变压器安装进度 10八、参吊人员职责划分 10九、安全保证措施 10十、应急处理计划 111. 吊装组织机构 112. 应急小组职能 123. 应急处理计划 12十^一、参吊人员职责划分 13SH/T3536-2011GB50303-2002Project:英威达纤维有限公司 PSM 实验室项目 Page3（NEC中国核建ChinaNuclearIndustryFifthConstructionCo.Ltd.中国核工业第五建设有限公司一、工程概述南京英威达纤维（上海）有限公司 PSM 实验室项目配电室的变压器拆除及安装工作，主要是一台 1250KVA 的旧变压器拆除，及一台 2000KVA 新变压器的安装。1250KVA 变压器外形尺寸为深 1950mmX 宽 1400mmX 高 2100mm，重约3.5T；2000KVA 变压器外形尺寸为深 2250mmX 宽 1500mmX 高 2300mm，重约 4.7 吨，配电室大门尺寸为宽 1600mmX 高 2250mm，1250KVA 变压器拆除主要是用 4 个 10T 千斤顶将变压器顶起来，放在四个地坦克上，牵引至变压室用 25T吊车装车外；2000KVA 变压器用 25T 吊车卸车；放在四个地坦克上，用 2T 手拉葫芦牵引至配电室进行安装。为使变压器拆除及安装工作有序进行，保证起重安全，特编此方案。二、编制依据A 国家及英威达相关规程、规范、标准＞厂商提供的图纸和相关参数。＞石油化工工程起重施工规范＞建筑电气工程施工质量验收规范三、吊车的选用1.1250KVA 变压器重约 3.5 吨，2000KVA 变压器重约 4.7 吨，25T 吊车在 8m 的作业半径内安全起重重量为 9.7 吨，负载率为 48%，符合化工起重安全规范，因此选用 25T ...
