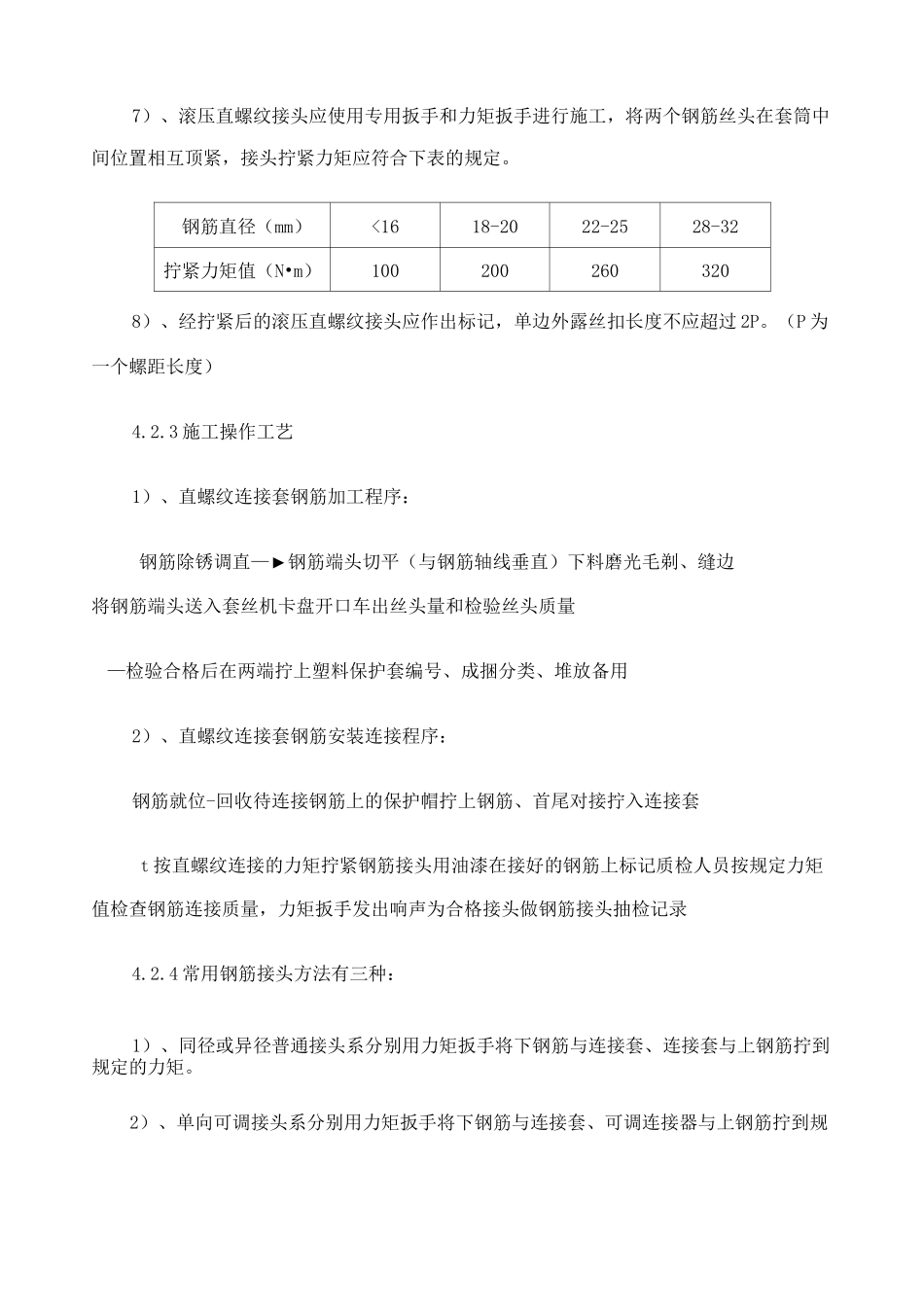

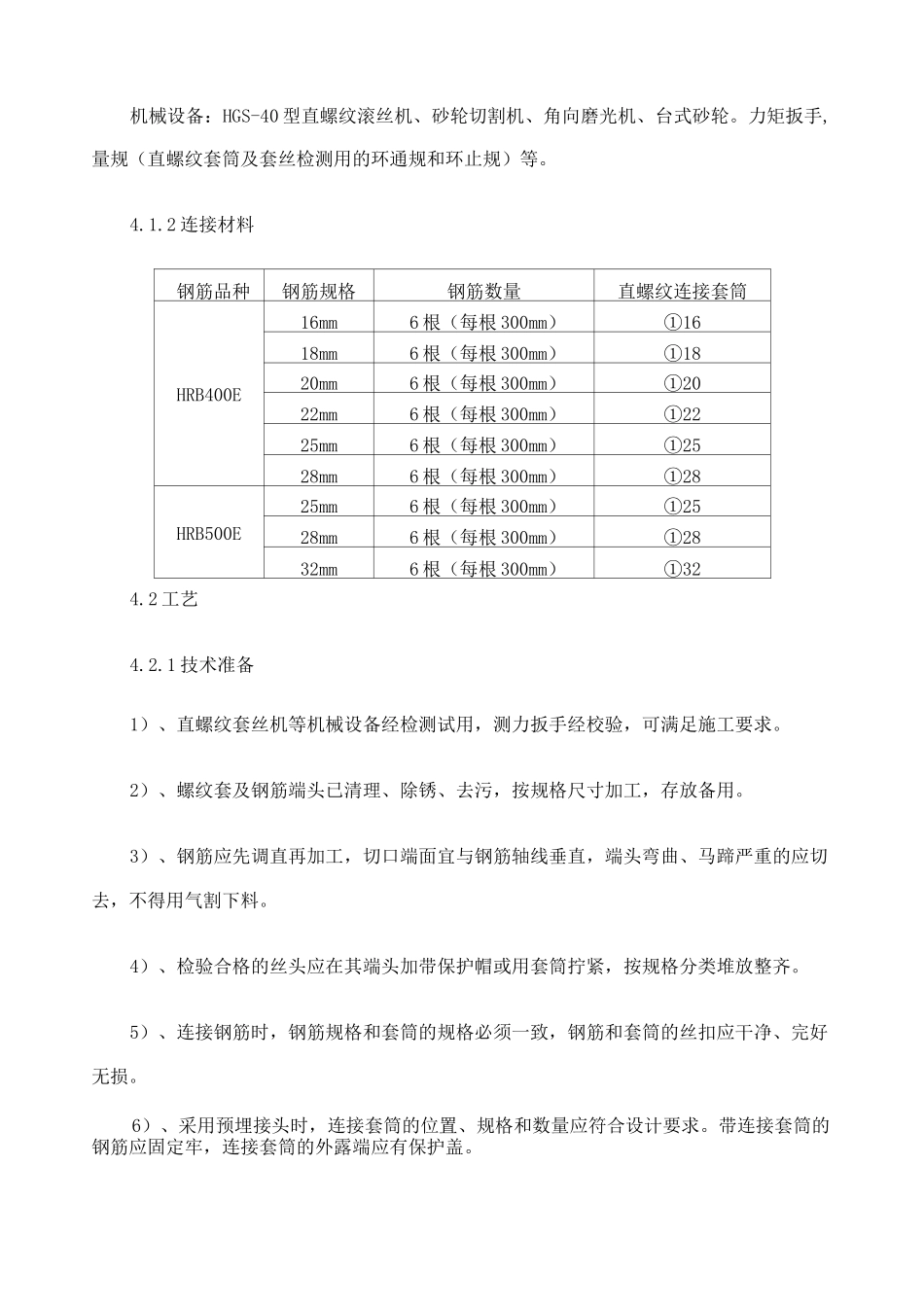

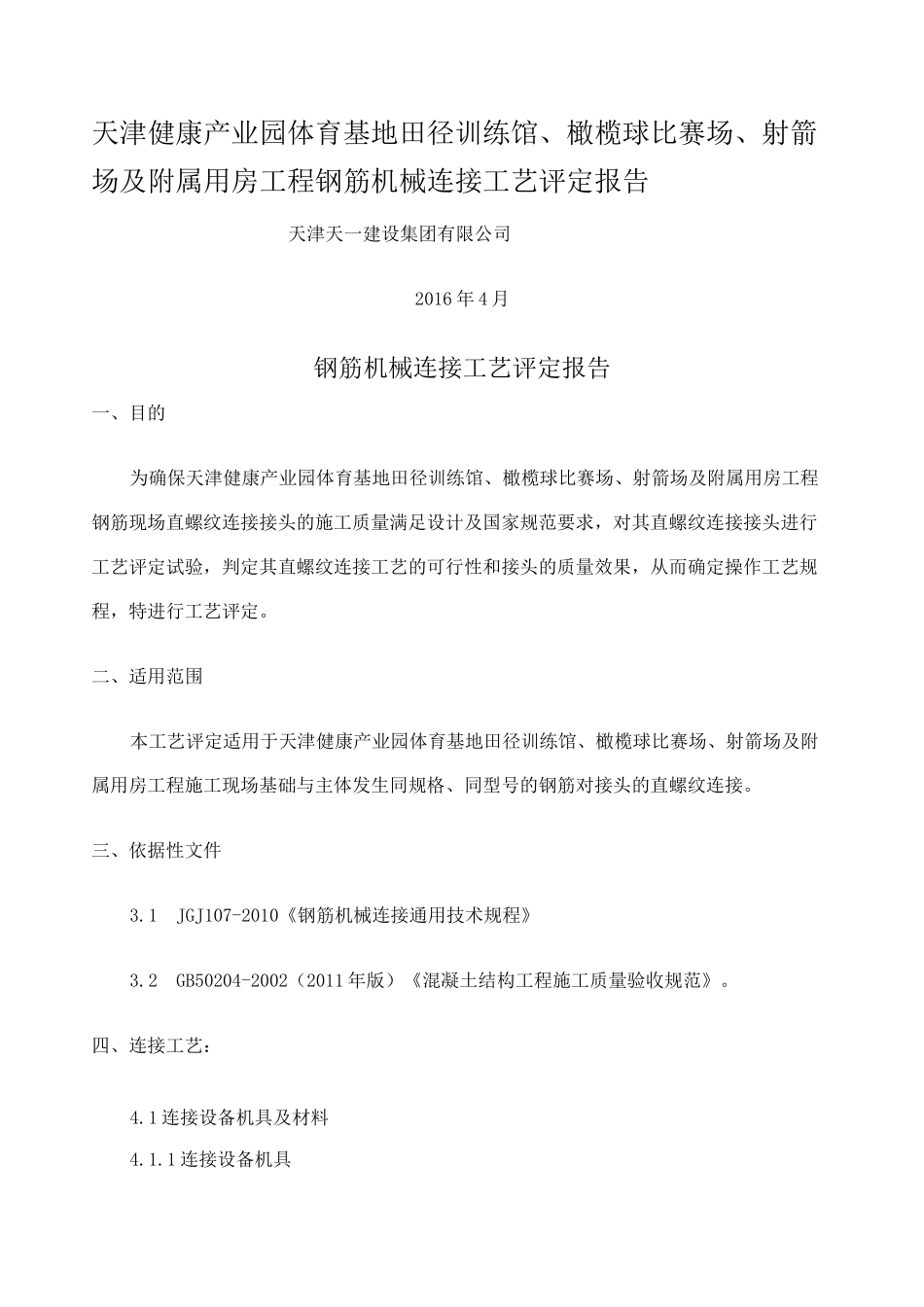

天津健康产业园体育基地田径训练馆、橄榄球比赛场、射箭场及附属用房工程钢筋机械连接工艺评定报告天津天一建设集团有限公司2016 年 4 月钢筋机械连接工艺评定报告一、目的为确保天津健康产业园体育基地田径训练馆、橄榄球比赛场、射箭场及附属用房工程钢筋现场直螺纹连接接头的施工质量满足设计及国家规范要求,对其直螺纹连接接头进行工艺评定试验,判定其直螺纹连接工艺的可行性和接头的质量效果,从而确定操作工艺规程,特进行工艺评定。二、适用范围本工艺评定适用于天津健康产业园体育基地田径训练馆、橄榄球比赛场、射箭场及附属用房工程施工现场基础与主体发生同规格、同型号的钢筋对接头的直螺纹连接。三、依据性文件3.1JGJ107-2010《钢筋机械连接通用技术规程》3.2GB50204-2002(2011 年版)《混凝土结构工程施工质量验收规范》。四、连接工艺:4.1 连接设备机具及材料4.1.1 连接设备机具机械设备:HGS-40 型直螺纹滚丝机、砂轮切割机、角向磨光机、台式砂轮。力矩扳手,量规(直螺纹套筒及套丝检测用的环通规和环止规)等。4.1.2 连接材料钢筋品种钢筋规格钢筋数量直螺纹连接套筒HRB400E16mm6 根(每根 300mm)①1618mm6 根(每根 300mm)①1820mm6 根(每根 300mm)①2022mm6 根(每根 300mm)①2225mm6 根(每根 300mm)①2528mm6 根(每根 300mm)①28HRB500E25mm6 根(每根 300mm)①2528mm6 根(每根 300mm)①2832mm6 根(每根 300mm)①324.2 工艺4.2.1 技术准备1)、直螺纹套丝机等机械设备经检测试用,测力扳手经校验,可满足施工要求。2)、螺纹套及钢筋端头已清理、除锈、去污,按规格尺寸加工,存放备用。3)、钢筋应先调直再加工,切口端面宜与钢筋轴线垂直,端头弯曲、马蹄严重的应切去,不得用气割下料。4)、检验合格的丝头应在其端头加带保护帽或用套筒拧紧,按规格分类堆放整齐。5)、连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。6)、采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢,连接套筒的外露端应有保护盖。7)、滚压直螺纹接头应使用专用扳手和力矩扳手进行施工,将两个钢筋丝头在套筒中间位置相互顶紧,接头拧紧力矩应符合下表的规定。钢筋直径(mm)<1618-2022-2528-32拧紧力矩值(N•m)1002002603208)、经拧紧后的滚压直螺纹接头应作出标记,单边外露丝扣长度不应超过 2P。(P 为一个螺距长度)...
