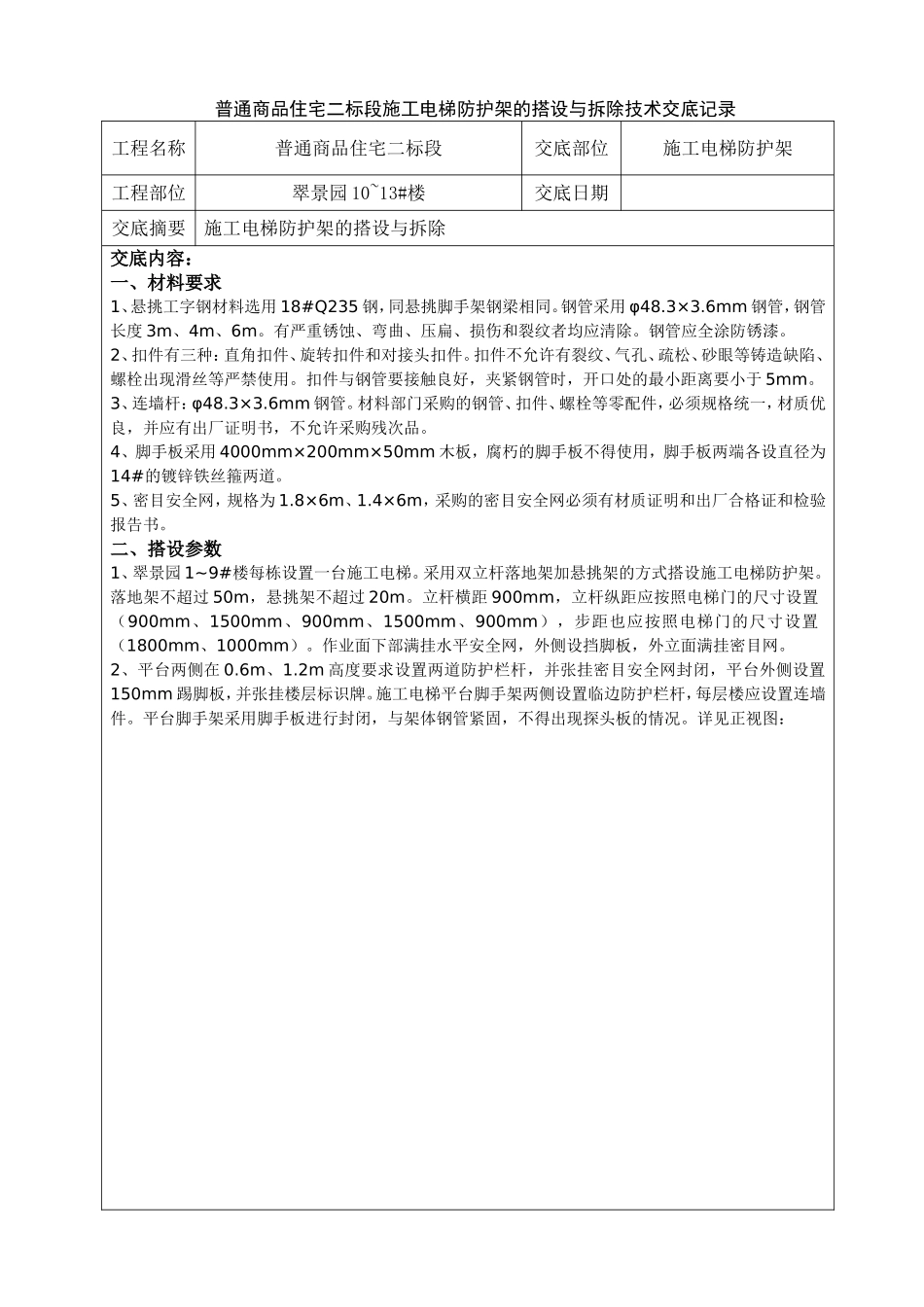

普通商品住宅二标段施工电梯防护架的搭设与拆除技术交底记录工程名称普通商品住宅二标段交底部位施工电梯防护架工程部位翠景园10~13#楼交底日期交底摘要施工电梯防护架的搭设与拆除交底内容：一、材料要求1、悬挑工字钢材料选用18#Q235钢，同悬挑脚手架钢梁相同。钢管采用φ48.3×3.6mm钢管，钢管长度3m、4m、6m。有严重锈蚀、弯曲、压扁、损伤和裂纹者均应清除。钢管应全涂防锈漆。2、扣件有三种：直角扣件、旋转扣件和对接头扣件。扣件不允许有裂纹、气孔、疏松、砂眼等铸造缺陷、螺栓出现滑丝等严禁使用。扣件与钢管要接触良好，夹紧钢管时，开口处的最小距离要小于5mm。3、连墙杆：φ48.3×3.6mm钢管。材料部门采购的钢管、扣件、螺栓等零配件，必须规格统一，材质优良，并应有出厂证明书，不允许采购残次品。4、脚手板采用4000mm×200mm×50mm木板，腐朽的脚手板不得使用，脚手板两端各设直径为14#的镀锌铁丝箍两道。5、密目安全网，规格为1.8×6m、1.4×6m，采购的密目安全网必须有材质证明和出厂合格证和检验报告书。二、搭设参数1、翠景园1~9#楼每栋设置一台施工电梯。采用双立杆落地架加悬挑架的方式搭设施工电梯防护架。落地架不超过50m，悬挑架不超过20m。立杆横距900mm，立杆纵距应按照电梯门的尺寸设置（900mm、1500mm、900mm、1500mm、900mm），步距也应按照电梯门的尺寸设置（1800mm、1000mm）。作业面下部满挂水平安全网，外侧设挡脚板，外立面满挂密目网。2、平台两侧在0.6m、1.2m高度要求设置两道防护栏杆，并张挂密目安全网封闭，平台外侧设置150mm踢脚板，并张挂楼层标识牌。施工电梯平台脚手架两侧设置临边防护栏杆，每层楼应设置连墙件。平台脚手架采用脚手板进行封闭，与架体钢管紧固，不得出现探头板的情况。详见正视图：3、落地架基础应硬化，立杆底部应设置50mm厚通长垫木。4、落地脚手架搭设时，底部的立杆应间隔交叉用不同长度的钢管，接头位置至少错开500mm，先立内、外侧立杆。架设脚手架时，勿单独一人操作，要防止钢管意外失手坠落伤人，立杆立好后，即架设大、小横杆，当第一步的大小横杆架设完毕后，即在其上铺设脚手板固定好后，以方便操作者上去架设第二步脚手架。搭设第二步架子时，要注意在同一跨或同一步内错开钢管接头的位置。5、悬挑脚手架搭设时，利用原悬挑脚手架悬挑钢梁，锚固长度为悬挑长度的1.25倍，主次梁连接牢固，每根钢梁用A176*19卸荷钢丝绳与主体结构拉结牢固，悬挑高度与主体结构施工用悬挑脚手架一致，连墙件设置与主体结构施工用悬挑脚手架设置一致。三、搭设要点1、在施工电梯脚手架没有形成前，在施工电梯部位的结构临边要搭设防护栏杆，防止人员高空坠落。2、立杆接长、扶手接长应用对接扣件，杆件的对接接头应尽量靠近杆件的节点。3、上下大横杆的接头位置应错开布置在不同的立杆纵距中。4、小横杆应贴近立杆布置，距离≤300mm，搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间设一根小横杆，在任何情况下均不得拆除立杆与大横杆交接处的小横杆。5、立杆和大横杆必须用直角扣件扣紧。6、在搭设施工电梯平台脚手架时，每完成一步都要及时校正立杆的垂直度和大小横杆的标高及水平度。7、钢管伸出扣件之外的长度不得小于100mm。8、施工电梯安全防护架体外立面采用密目安全网封闭，安全网必须符合规范规定目数要求的合格产品。密目安全网一定要张紧，网片之间搭接10厘米，并用安全网绑扎绳绑牢。作业面下部满挂水平安全网，用绑扎绳与架体绑扎牢固。9、施工电梯平台脚手架搭设完毕后应进行验收，验收合格并办妥验收手续方可使用。四、连墙件设置1、连墙件及其预埋件均使用与架体同种规格Φ48.3×3.6钢管制作，采用直角扣件连接。预埋件长450mm。连墙件的连墙杆，连墙杆与脚手架、连墙杆与建筑物的连接采用双扣件连接，连墙杆与建筑物连接如下图：2、连墙件均匀布置，连墙件靠近主节点设置，偏离主节点的距离不小于300mm。拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。连墙件按两步三跨设置。以确保外架安全可靠。3、连墙件中的连墙杆要求水平并垂直于墙面设置，当不能水平设置时，与脚手架连接的...
