乌沙河桥梁支架方案高大模板VIP专享

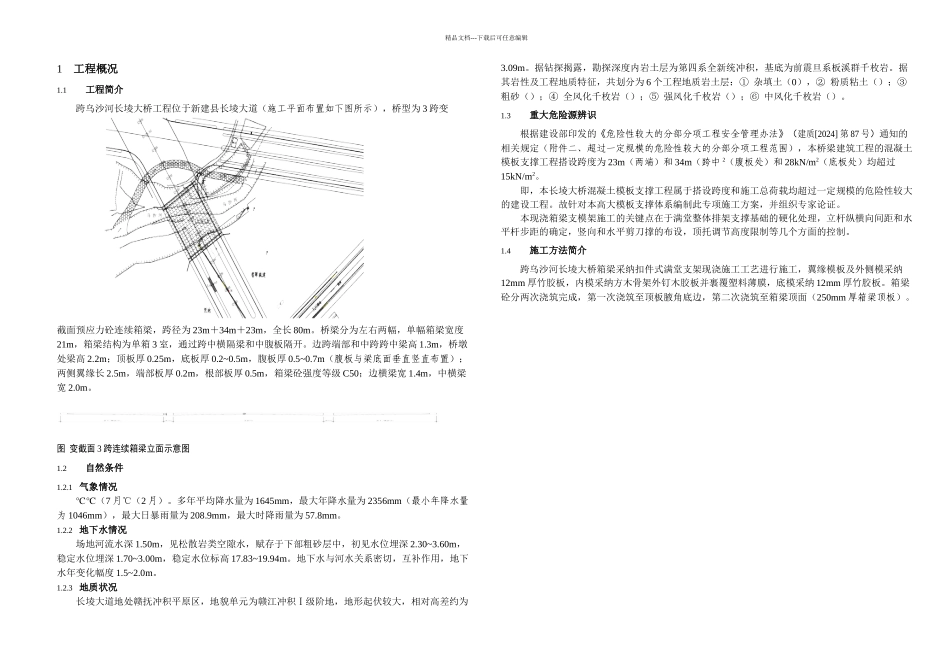

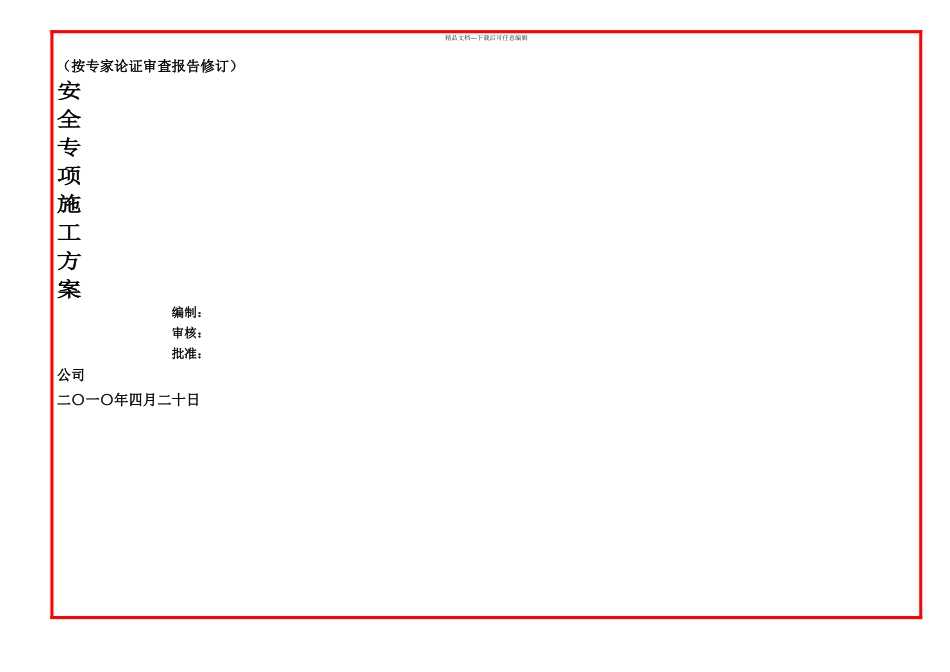

精品文档---下载后可任意编辑（按专家论证审查报告修订）安全专项施工方案编制：审核：批准：公司二〇一〇年四月二十日精品文档---下载后可任意编辑1工程概况1.1工程简介跨乌沙河长堎大桥工程位于新建县长堎大道（施工平面布置如下图所示），桥型为 3 跨变截面预应力砼连续箱梁，跨径为 23m＋34m＋23m，全长 80m。桥梁分为左右两幅，单幅箱梁宽度21m，箱梁结构为单箱 3 室，通过跨中横隔梁和中腹板隔开。边跨端部和中跨跨中梁高 1.3m，桥墩处梁高 2.2m；顶板厚 0.25m，底板厚 0.2~0.5m，腹板厚 0.5~0.7m（腹板与梁底面垂直竖直布置）；两侧翼缘长 2.5m，端部板厚 0.2m，根部板厚 0.5m，箱梁砼强度等级 C50；边横梁宽 1.4m，中横梁宽 2.0m。图 变截面 3 跨连续箱梁立面示意图1.2自然条件1.2.1 气象情况℃℃（7 月℃（2 月）。多年平均降水量为 1645mm，最大年降水量为 2356mm（最小年降水量为 1046mm），最大日暴雨量为 208.9mm，最大时降雨量为 57.8mm。1.2.2 地下水情况场地河流水深 1.50m，见松散岩类空隙水，赋存于下部粗砂层中，初见水位埋深 2.30~3.60m，稳定水位埋深 1.70~3.00m，稳定水位标高 17.83~19.94m。地下水与河水关系密切，互补作用，地下水年变化幅度 1.5~2.0m。1.2.3 地质状况长堎大道地处赣抚冲积平原区，地貌单元为赣江冲积Ⅰ级阶地，地形起伏较大，相对高差约为3.09m。据钻探揭露，勘探深度内岩土层为第四系全新统冲积，基底为前震旦系板溪群千枚岩。据其岩性及工程地质特征，共划分为 6 个工程地质岩土层：① 杂填土（0），② 粉质粘土（）；③ 粗砂（）；④ 全风化千枚岩（）；⑤ 强风化千枚岩（）；⑥ 中风化千枚岩（）。1.3重大危险源辨识根据建设部印发的《危险性较大的分部分项工程安全管理办法》（建质[2024] 第 87 号）通知的相关规定（附件二、超过一定规模的危险性较大的分部分项工程范围），本桥梁建筑工程的混凝土模板支撑工程搭设跨度为 23m（两端）和 34m（跨中 2（腹板处）和 28kN/m2（底板处）均超过15kN/m2。即，本长堎大桥混凝土模板支撑工程属于搭设跨度和施工总荷载均超过一定规模的危险性较大的建设工程。故针对本高大模板支撑体系编制此专项施工方案，并组织专家论证。本现浇箱梁支模架施工的关键点在于满堂整体排架支撑基础的硬化处理，立杆纵横向间距和水平杆步距的确定，竖向和水平剪刀撑的布设，顶托调节高度限制等几个方面的控制。1.4施工方法...
