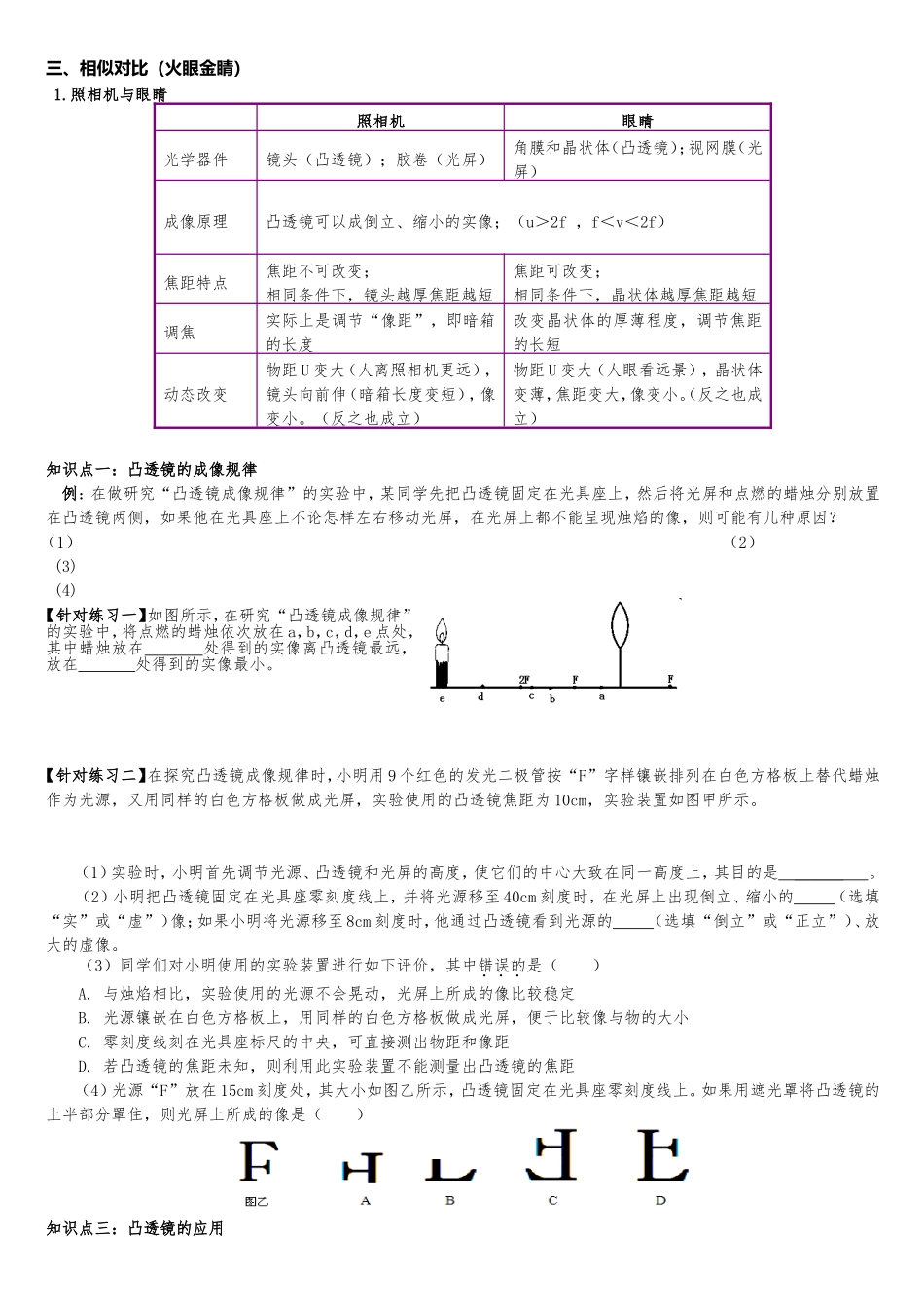

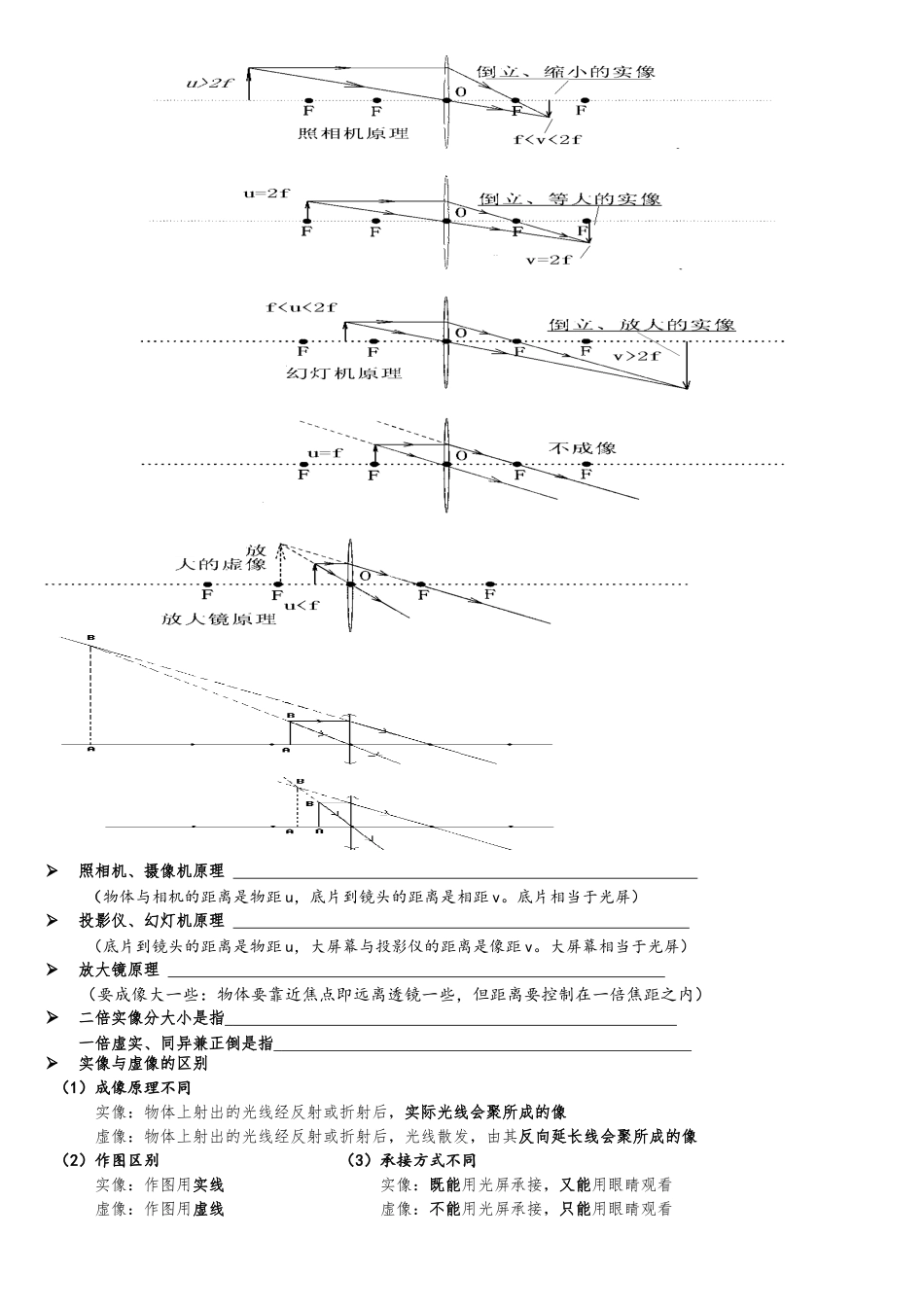

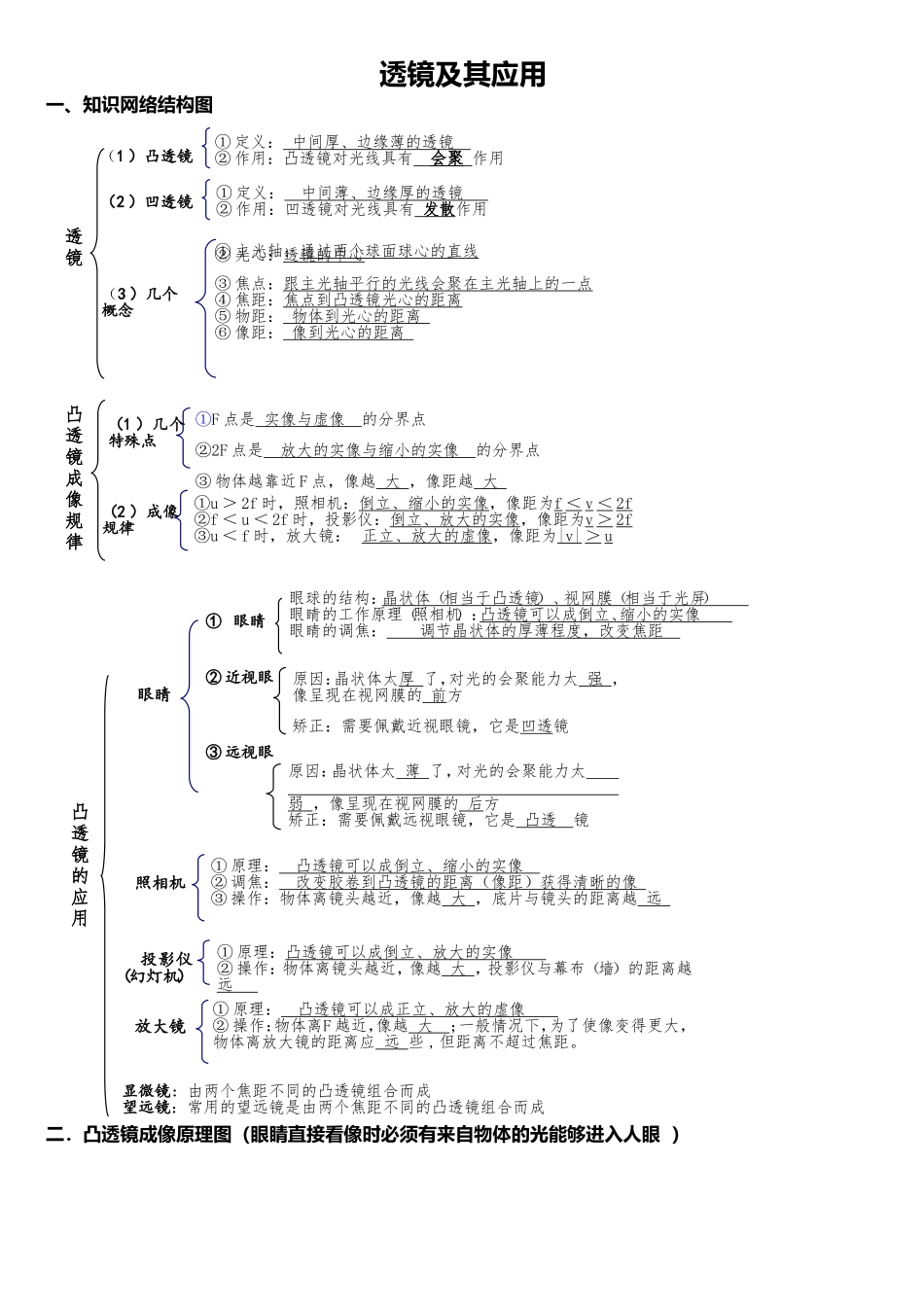

透镜及其应用一、知识网络结构图二．凸透镜成像原理图（眼睛直接看像时必须有来自物体的光能够进入人眼）①定义：中间厚、边缘薄的透镜②作用：凸透镜对光线具有会聚作用①定义：中间薄、边缘厚的透镜②作用：凹透镜对光线具有发散作用透镜（1）凸透镜（2）凹透镜①主光轴：通过两个球面球心的直线②光心：透镜的中心③焦点：跟主光轴平行的光线会聚在主光轴上的一点④焦距：焦点到凸透镜光心的距离⑤物距：物体到光心的距离⑥像距：像到光心的距离（3）几个概念①F点是实像与虚像的分界点②2F点是放大的实像与缩小的实像的分界点③物体越靠近F点，像越大，像距越大凸透镜成像规律①u＞2f时，照相机：倒立、缩小的实像，像距为f＜v＜2f②f＜u＜2f时，投影仪：倒立、放大的实像，像距为v＞2f③u＜f时，放大镜：正立、放大的虚像，像距为|v|＞u（1）几个特殊点（2）成像规律①原理：凸透镜可以成正立、放大的虚像②操作：物体离F越近，像越大；一般情况下，为了使像变得更大，物体离放大镜的距离应远些,但距离不超过焦距。①原理：凸透镜可以成倒立、放大的实像②操作：物体离镜头越近，像越大，投影仪与幕布（墙）的距离越远原因：晶状体太薄了，对光的会聚能力太弱，像呈现在视网膜的后方矫正：需要佩戴远视眼镜，它是凸透镜原因：晶状体太厚了，对光的会聚能力太强，像呈现在视网膜的前方矫正：需要佩戴近视眼镜，它是凹透镜眼球的结构：晶状体（相当于凸透镜）、视网膜（相当于光屏）眼睛的工作原理（照相机）：凸透镜可以成倒立、缩小的实像眼睛的调焦：调节晶状体的厚薄程度，改变焦距①眼睛②近视眼③远视眼凸透镜的应用眼睛照相机①原理：凸透镜可以成倒立、缩小的实像②调焦：改变胶卷到凸透镜的距离（像距）获得清晰的像③操作：物体离镜头越近，像越大，底片与镜头的距离越远投影仪（幻灯机）放大镜显微镜：由两个焦距不同的凸透镜组合而成望远镜：常用的望远镜是由两个焦距不同的凸透镜组合而成照相机、摄像机原理（物体与相机的距离是物距u，底片到镜头的距离是相距v。底片相当于光屏）投影仪、幻灯机原理（底片到镜头的距离是物距u，大屏幕与投影仪的距离是像距v。大屏幕相当于光屏）放大镜原理（要成像大一些：物体要靠近焦点即远离透镜一些，但距离要控制在一倍焦距之内）二倍实像分大小是指一倍虚实、同异兼正倒是指实像与虚像的区别（1）成像原理不同实像：物体上射出的光线经反射或折射后，实际光线会聚所成的像虚像：物体上射出的光线经反射或折射后，光线散发，由其反向延长线会聚所成的像（2）作图区别（3）承接方式不同实像：作图用实线实像：既能用光屏承接，又能用眼睛观看虚像：作图用虚线虚像：不能用光屏承接，只能用眼睛观看三、相似对比（火眼金睛）1.照相机与眼睛照相机眼睛光学器件镜头（凸透镜）；胶卷（光屏）角膜和晶状体（凸透镜）；视网膜（光屏）成像原理凸透镜可以成倒立、缩小的实像；（u＞2f，f＜v＜2f）焦距特点焦距不可改变；相同条件下，镜头越厚焦距越短焦距可改变；相同条件下，晶状体越厚焦距越短调焦实际上是调节“像距”，即暗箱的长度改变晶状体的厚薄程度，调节焦距的长短动态改变物距U变大（人离照相机更远），镜头向前伸（暗箱长度变短），像变小。（反之也成立）物距U变大（人眼看远景），晶状体变薄，焦距变大，像变小。（反之也成立）知识点一：凸透镜的成像规律例：在做研究“凸透镜成像规律”的实验中，某同学先把凸透镜固定在光具座上，然后将光屏和点燃的蜡烛分别放置在凸透镜两侧，如果他在光具座上不论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，则可能有几种原因？（1）（2）(3)(4)【针对练习二】在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示。（1）实验时，小明首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是______。（2）小明把凸透镜固定在光具座零刻度线上，并将光源移至40cm刻度时，在光屏上出现倒立、缩小的（选填“实...
