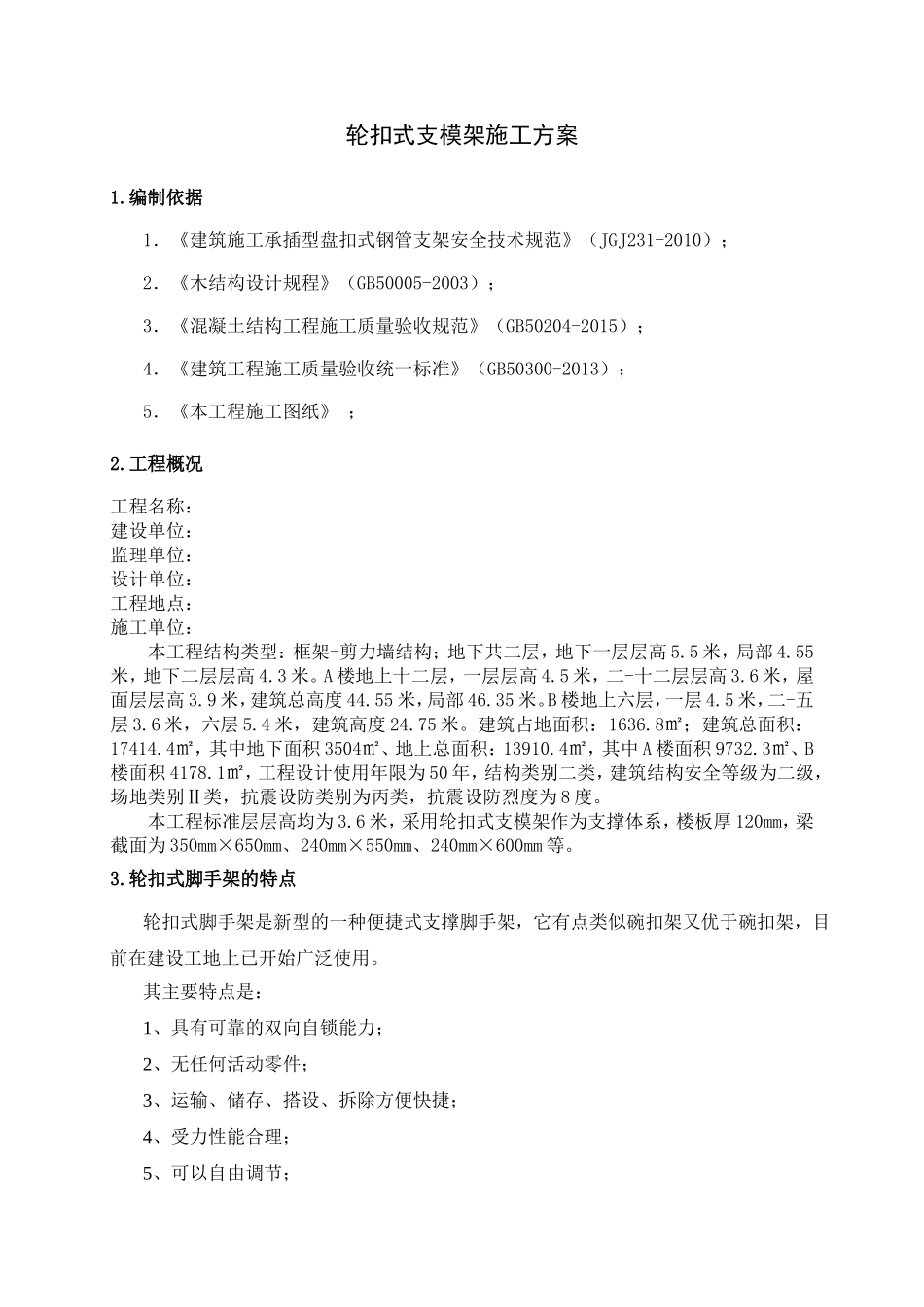

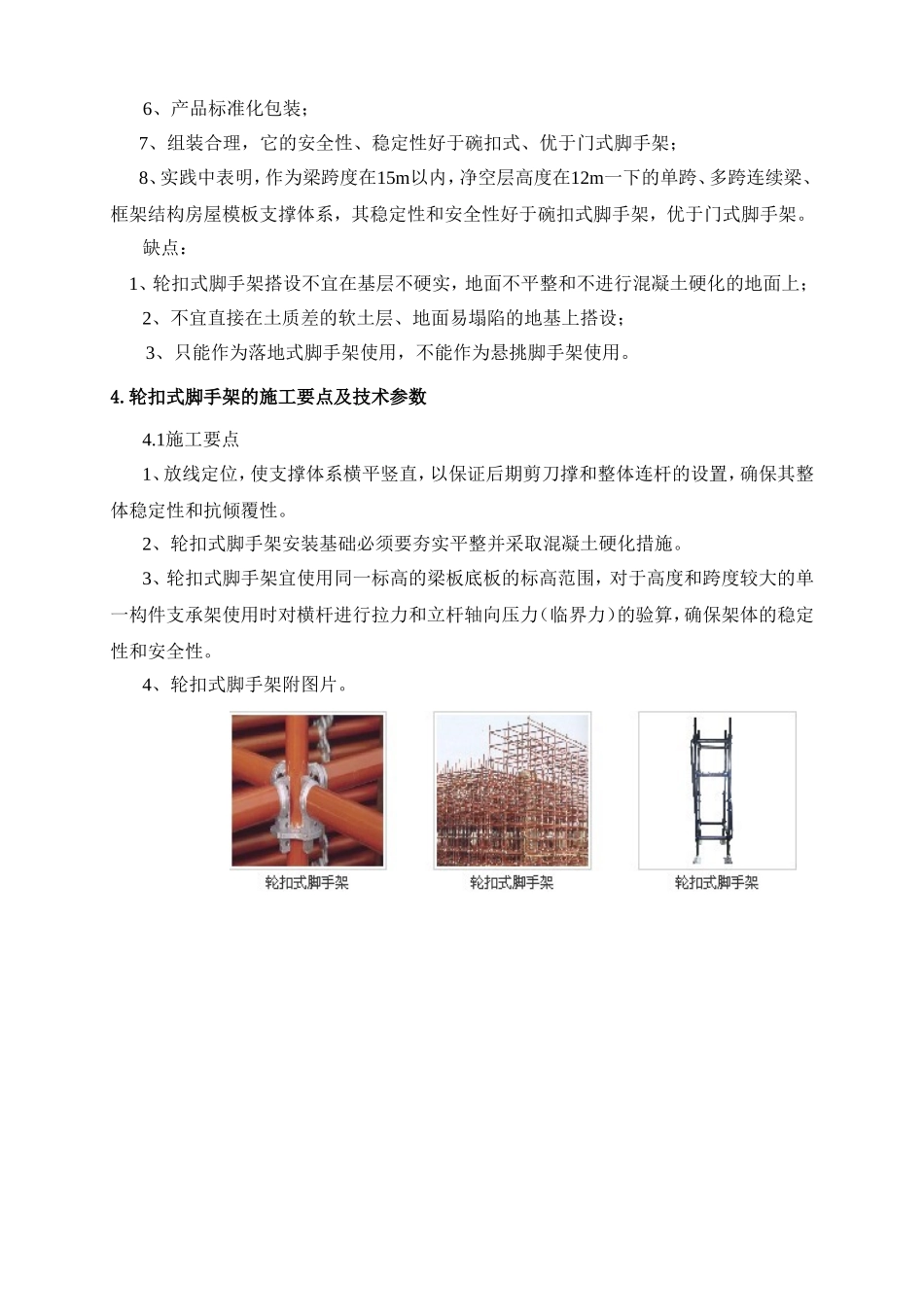

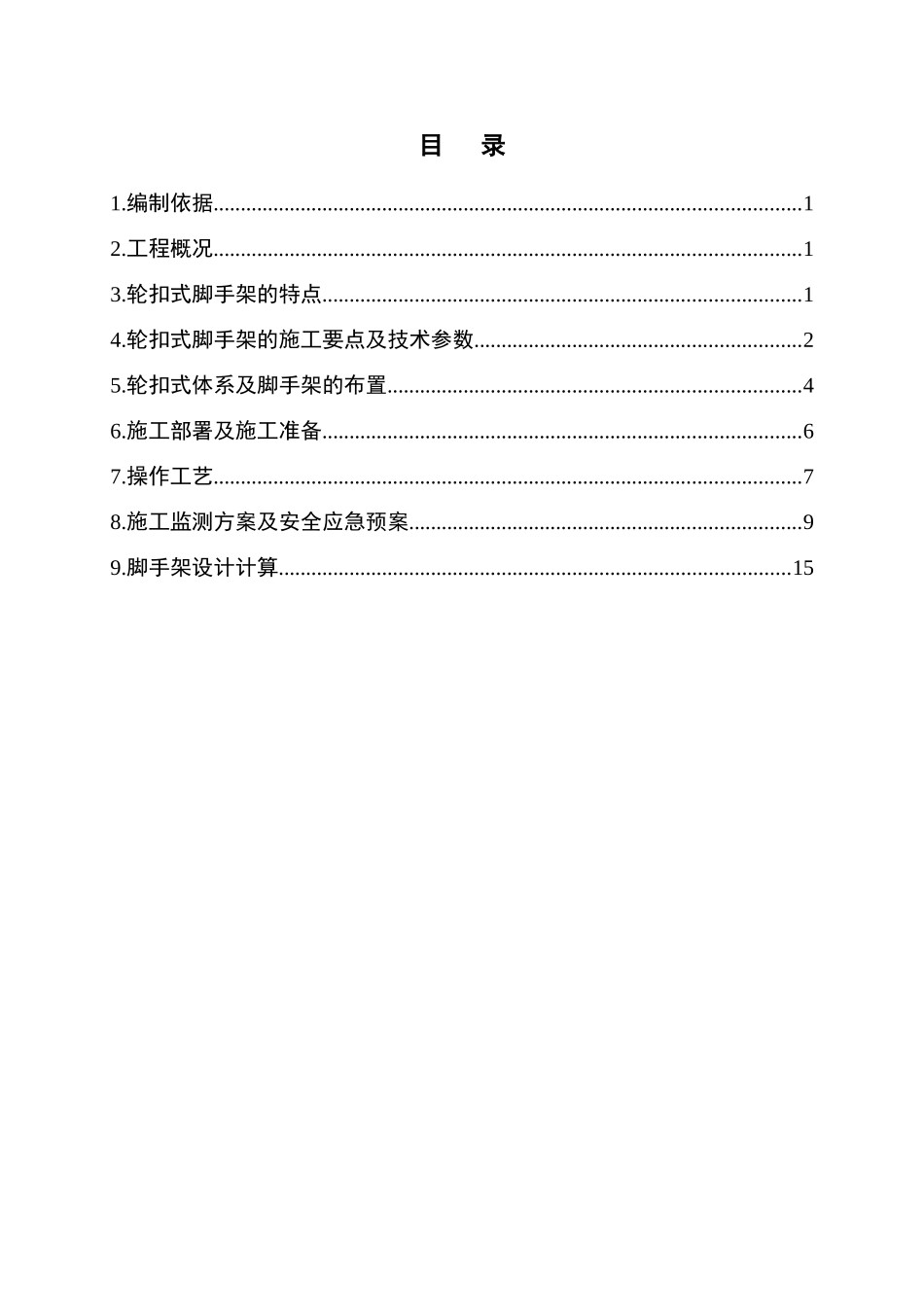

目录1.编制依据............................................................................................................12.工程概况............................................................................................................13.轮扣式脚手架的特点........................................................................................14.轮扣式脚手架的施工要点及技术参数............................................................25.轮扣式体系及脚手架的布置............................................................................46.施工部署及施工准备........................................................................................67.操作工艺............................................................................................................78.施工监测方案及安全应急预案........................................................................99.脚手架设计计算..............................................................................................15轮扣式支模架施工方案1.编制依据1．《建筑施工承插型盘扣式钢管支架安全技术规范》（JGJ231-2010）；2．《木结构设计规程》（GB50005-2003）；3．《混凝土结构工程施工质量验收规范》（GB50204-2015）；4．《建筑工程施工质量验收统一标准》（GB50300-2013）；5．《本工程施工图纸》；2.工程概况工程名称：建设单位：监理单位：设计单位：工程地点：施工单位：本工程结构类型：框架-剪力墙结构；地下共二层，地下一层层高5.5米，局部4.55米，地下二层层高4.3米。A楼地上十二层，一层层高4.5米，二-十二层层高3.6米，屋面层层高3.9米，建筑总高度44.55米，局部46.35米。B楼地上六层，一层4.5米，二-五层3.6米，六层5.4米，建筑高度24.75米。建筑占地面积：1636.8㎡；建筑总面积：17414.4㎡，其中地下面积3504㎡、地上总面积：13910.4㎡，其中A楼面积9732.3㎡、B楼面积4178.1㎡，工程设计使用年限为50年，结构类别二类，建筑结构安全等级为二级，场地类别Ⅱ类，抗震设防类别为丙类，抗震设防烈度为8度。本工程标准层层高均为3.6米，采用轮扣式支模架作为支撑体系，楼板厚120mm，梁截面为350mm×650mm、240mm×550mm、240mm×600mm等。3.轮扣式脚手架的特点轮扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，目前在建设工地上已开始广泛使用。其主要特点是：1、具有可靠的双向自锁能力；2、无任何活动零件；3、运输、储存、搭设、拆除方便快捷；4、受力性能合理；5、可以自由调节；6、产品标准化包装；7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架；8、实践中表明，作为梁跨度在15m以内，净空层高度在12m一下的单跨、多跨连续梁、框架结构房屋模板支撑体系，其稳定性和安全性好于碗扣式脚手架，优于门式脚手架。缺点：1、轮扣式脚手架搭设不宜在基层不硬实，地面不平整和不进行混凝土硬化的地面上；2、不宜直接在土质差的软土层、地面易塌陷的地基上搭设；3、只能作为落地式脚手架使用，不能作为悬挑脚手架使用。4.轮扣式脚手架的施工要点及技术参数4.1施工要点1、放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。2、轮扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措施。3、轮扣式脚手架宜使用同一标高的梁板底板的标高范围，对于高度和跨度较大的单一构件支承架使用时对横杆进行拉力和立杆轴向压力（临界力）的验算，确保架体的稳定性和安全性。4、轮扣式脚手架附图片。4.3轮扣式脚手架技术参数轮扣式脚手架严格按照《GB24911－2010》标准执行一、规格、型号名称型号A（MM）理论重量材质、壁厚立杆LG2.4米240014.02材质为Q235壁厚为3.0MM立杆LG2.1米210012.21立杆LG1.8米180010.67立杆LG1.5米15008.91立杆LG1.2米12007.41立杆LG0.9米9005.6立杆LG0.6米6004.06立杆LG0.3米3002.03横杆LG1.5米15006.28横杆LG1.2米12005.12横...
