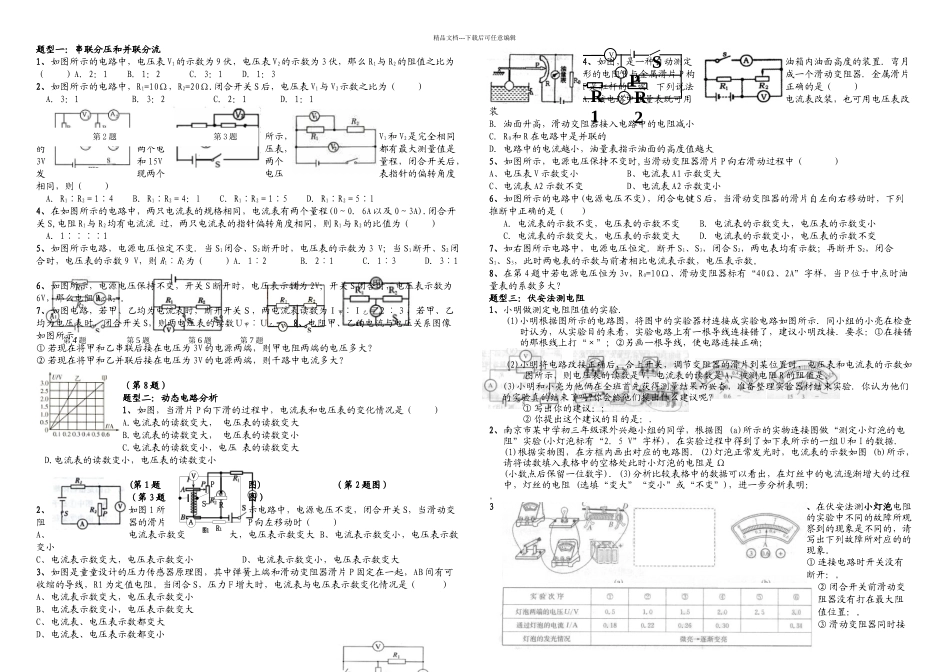

第 4 题第 5 题第 6 题第 7 题SR1A2A1VPR2精品文档---下载后可任意编辑题型一：串联分压和并联分流1、如图所示的电路中，电压表 V1的示数为 9 伏，电压表 V2的示数为 3 伏，那么 R1与 R2的阻值之比为（ ）A．2：1 B．1：2 C．3：1 D．1：32、如图所示的电路中，R1=10Ω，R2=20Ω
闭合开关 S 后，电压表 V1与 V2示数之比为（ ）A．3：1 B．3：2 C．2：1 D．1：13、如图所示，V1和 V2是完全相同的两个电压表，都有最大测量值是3V和 15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l4、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0
6A 以及 0～3A)
闭合开关 S,电阻 R1与 R2均有电流流 过，两只电流表的指针偏转角度相同，则 R1与 R2的比值为（ ）A
1∶∶∶∶15、如图所示电路，电源电压恒定不变．当 S1闭合、S2断开时，电压表的示数为 3 V；当 S1断开、S2闭合时，电压表的示数 9 V，则 R1︰R2为（ ）A
3︰16、如图所示，电源电压保持不变，开关 S 断开时，电压表示数为 2V；开关 S 闭合时，电压表示数为6V，那么电阻 R1:R2=
7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关 S，则两电压表的读数Ｕ甲︰Ｕ乙＝
8、电阻甲、乙的电流与电压关系图像如图所示，① 若现在将甲和乙串联后接在电压为 3V 的电源两端，则甲电阻两端的电压多大
② 若现在将甲和乙并联后接在电压为 3V 的电源两端，则干路中电流多大

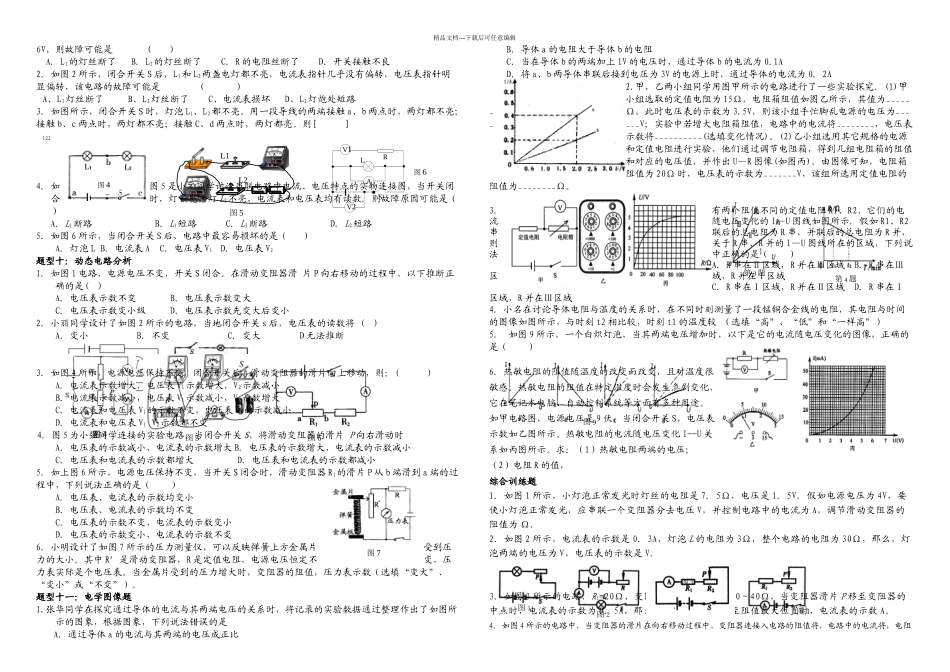

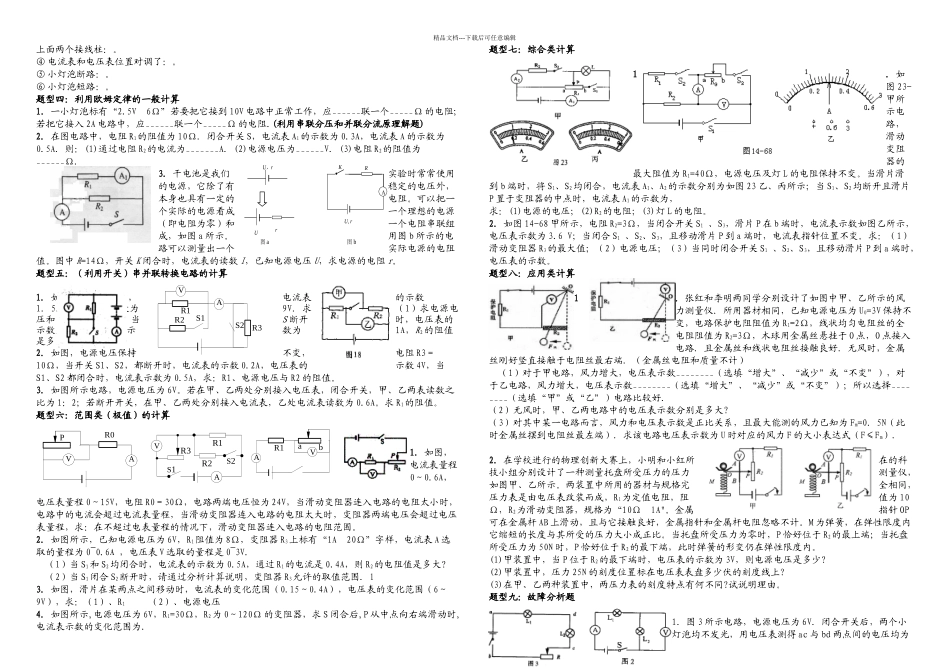

（第 8 题）题型二：
