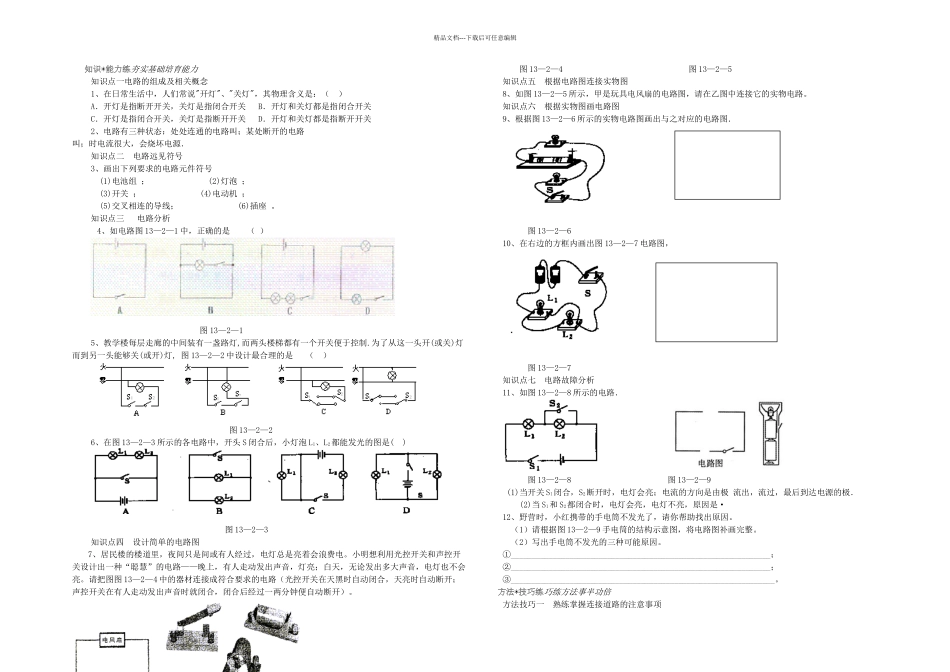

精品文档---下载后可任意编辑知识*能力练夯实基础培育能力知识点一电路的组成及相关概念1、在日常生活中，人们常说"开灯"、"关灯"，其物理含义是：（ ） A．开灯是指断开开关，关灯是指闭合开关 B．开灯和关灯都是指闭合开关C．开灯是指闭合开关，关灯是指断开开关 D．开灯和关灯都是指断开开关2、电路有三种状态：处处连通的电路叫；某处断开的电路叫；时电流很大，会烧坏电源．知识点二 电路远见符号3、画出下列要求的电路元件符号 (1)电池组 ； (2)灯泡 ； (3)开关 ； (4)电动机 ； (5)交叉相连的导线； (6)插座 。知识点三 电路分析4、如电路图 13—2—1 中，正确的是 （ ） 图 13—2—15、教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制.为了从这一头开(或关)灯而到另一头能够关(或开)灯, 图 13—2—2 中设计最合理的是 （ ） 图 13—2—26、在图 13—2—3 所示的各电路中，开头 S 闭合后，小灯泡 L1、L2都能发光的图是( ) 图 13—2—3知识点四 设计简单的电路图7、居民楼的楼道里，夜间只是间或有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计出一种“聪慧”的电路——晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮。请把图图 13—2—4 中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。图 13—2—4 图 13—2—5知识点五 根据电路图连接实物图8、如图 13—2—5 所示，甲是玩具电风扇的电路图，请在乙图中连接它的实物电路。知识点六 根据实物图画电路图9、根据图 13—2—6 所示的实物电路图画出与之对应的电路图． 图 13—2—610、在右边的方框内画出图 13—2—7 电路图， 图 13—2—7知识点七 电路故障分析11、如图 13—2—8 所示的电路． 图 13—2—8 图 13—2—9 (1)当开关 Sl闭合，S2断开时，电灯会亮；电流的方向是由极 流出，流过，最后到达电源的极． (2)当 Sl和 S2都闭合时，电灯会亮，电灯不亮，原因是·12、野营时，小红携带的手电筒不发光了，请你帮助找出原因。 （1）请根据图 13—2—9 手电筒的结构示意图，将电路图补画完整。 （2）写出手电筒不发光的三种可能原因。①______________________________________________________________；②________________________________________...
