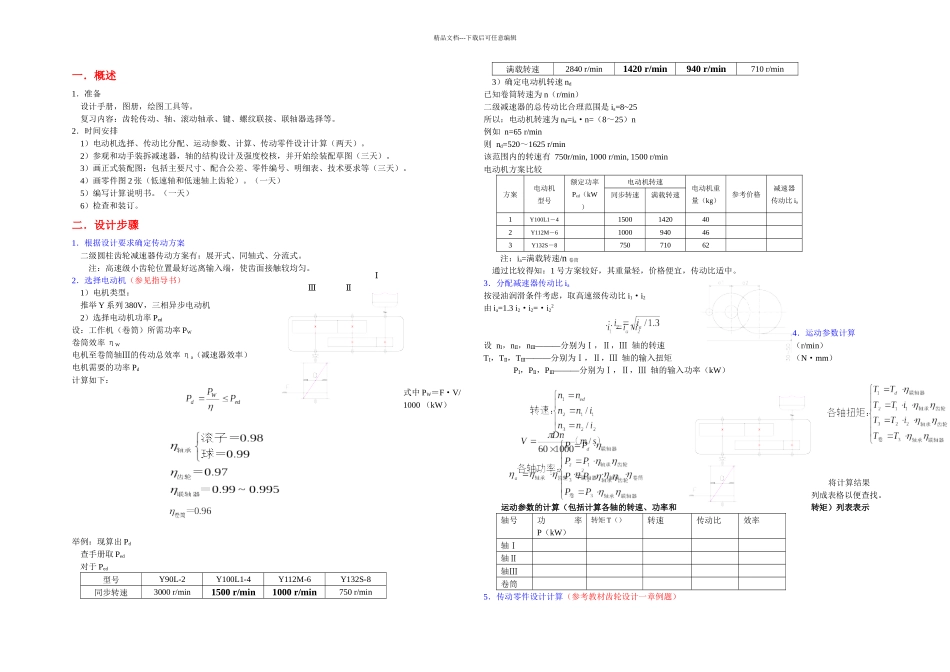

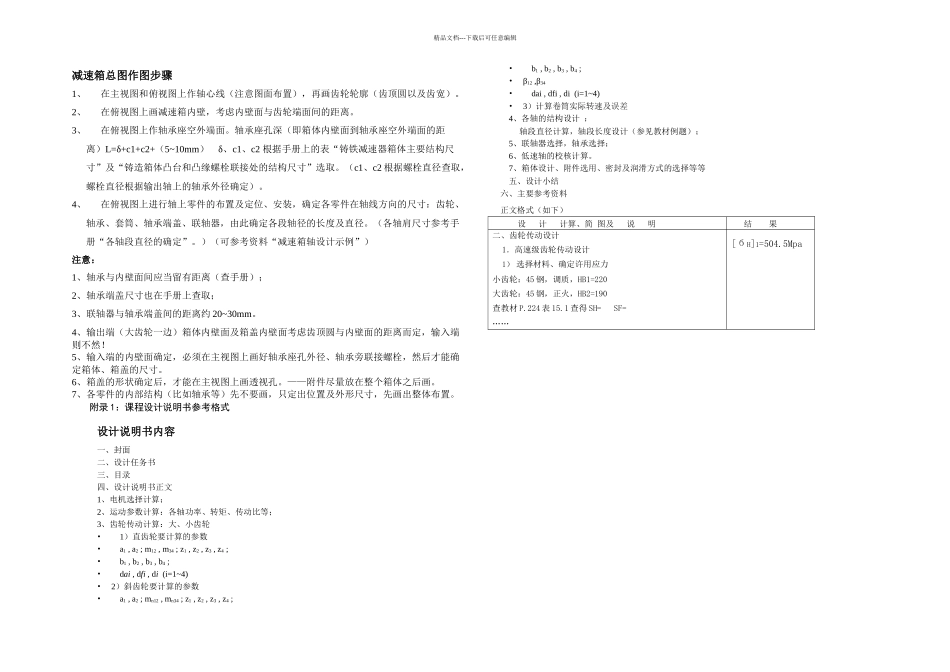

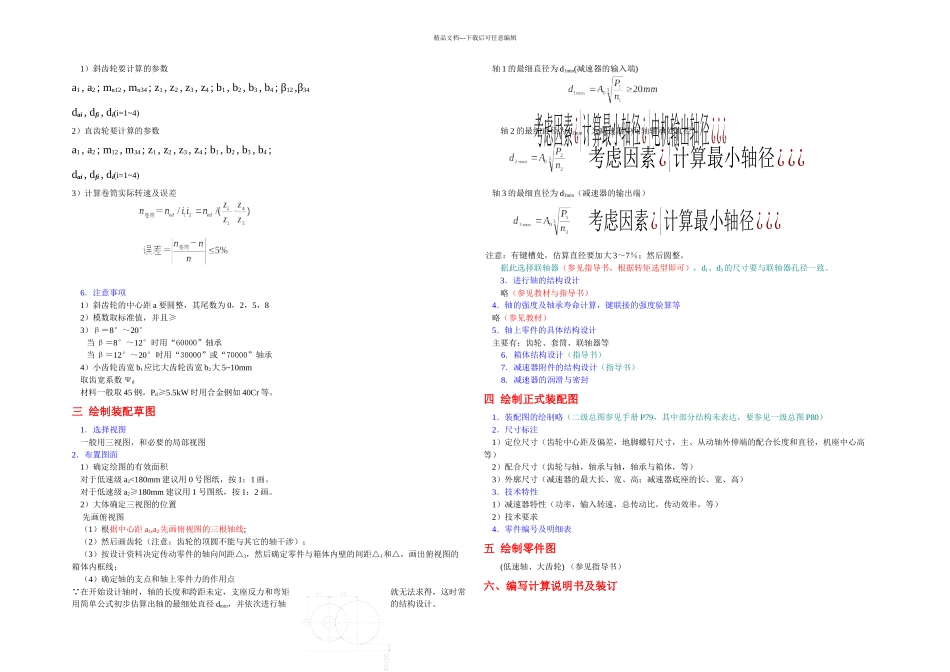

精品文档---下载后可任意编辑一．概述1．准备 设计手册，图册，绘图工具等。 复习内容：齿轮传动、轴、滚动轴承、键、螺纹联接、联轴器选择等。2．时间安排 1）电动机选择、传动比分配、运动参数、计算、传动零件设计计算（两天）。 2）参观和动手装拆减速器，轴的结构设计及强度校核，并开始绘装配草图（三天）。 3）画正式装配图：包括主要尺寸、配合公差、零件编号、明细表、技术要求等（三天）。 4）画零件图 2 张（低速轴和低速轴上齿轮）。（一天） 5）编写计算说明书。（一天） 6）检查和装订。二．设计步骤1．根据设计要求确定传动方案 二级圆柱齿轮减速器传动方案有：展开式、同轴式、分流式。注：高速级小齿轮位置最好远离输入端，使齿面接触较均匀。2．选择电动机（参见指导书） 1）电机类型： 推举 Y 系列 380V，三相异步电动机 2）选择电动机功率 Ped设：工作机（卷筒）所需功率 PW卷筒效率 ηW电机至卷筒轴Ⅲ的传动总效率 ηa（减速器效率）电机需要的功率 Pd计算如下：式中 PW＝F·V/1000 （kW）举例：现算出 Pd 查手册取 Ped 对于 Ped型号Y90L-2Y100L1-4Y112M-6Y132S-8同步转速3000 r/min1500 r/min1000 r/min750 r/min满载转速2840 r/min1420 r/min940 r/min710 r/min 3）确定电动机转速 nd已知卷筒转速为 n（r/min）二级减速器的总传动比合理范围是 ia=8~25所以：电动机转速为 nd=ia·n=（8～25）n例如 n=65 r/min则 nd=520～1625 r/min该范围内的转速有 750r/min, 1000 r/min, 1500 r/min电动机方案比较方案电动机型号额定功率Ped（kW）电动机转速电动机重量（kg）参考价格减速器传动比 ia同步转速满载转速1Y100L1－415001420402Y112M－61000940463Y132S－875071062 注：ia=满载转速/n 卷筒 通过比较得知：1 号方案较好，其重量轻，价格便宜，传动比适中。3．分配减速器传动比 ia按浸油润滑条件考虑，取高速级传动比 i1·i2由 ia=1.3 i2·i2=·i224．运动参数计算设 nⅠ，nⅡ，nⅢ―――分别为Ⅰ，Ⅱ，Ⅲ 轴的转速（r/min）TⅠ，TⅡ，TⅢ―――分别为Ⅰ，Ⅱ，Ⅲ 轴的输入扭矩（N·mm）PⅠ，PⅡ，PⅢ―――分别为Ⅰ，Ⅱ，Ⅲ 轴的输入功率（kW）将计算结果列成表格以便查找。运动参数的计算（包括计算各轴的转速、功率和转矩）列表表示轴号功率P（kW）转矩 T（）转速传动比效率轴Ⅰ轴Ⅱ轴Ⅲ卷筒5．传动零件设计计算（参考教材齿轮设计一章例题）ⅡⅢⅠ精品文档...
