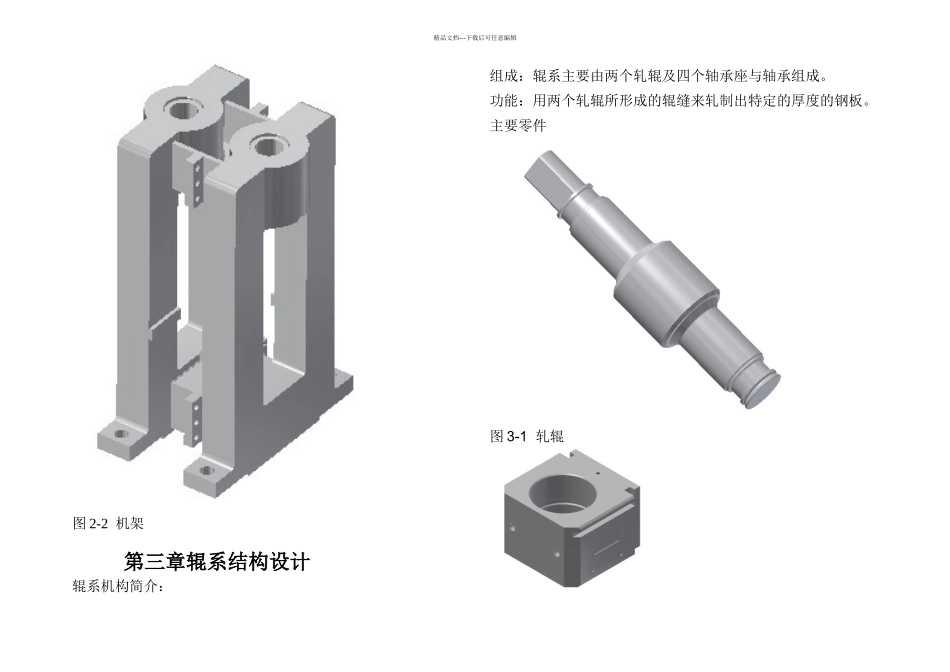

精品文档---下载后可任意编辑Inventor 课程设计 二辊轧机机构装配设计专业班级: 小组名单: 指导老师: 2024 年 10 月前言 计算机辅助设计普遍应用在机械行业,为了摆脱图版,使工程设计人员减轻劳动强度,应用计算机为其服务,进行设计及修改。二辊轧机课程设计主要通过对轧机二维图纸的分析,加深锻炼认识分析图纸的能力,通过 Inventor 软件对个零件的绘制,进一步熟悉该软件的各种绘图功能,掌握各种零件的绘制过程和技巧。在轧机设计中,会接触到各种各样的轧机结构件,可以使设计者充分了解轧机结构,利用项目与实体结合,把课程学到的知识应用到实物上,提高学习兴趣,为课程设计及专业课乃至今后的工作打下基础。目录第一章二辊轧机介绍…………………………………………1第二章机架结构介绍…………………………………………22.1 机架结构介绍………………………………………………22.2 机架绘制及组装……………………………………………3第三章辊系结构设计………………………………………… 43.1 辊系结构介绍……………………………………………53.2 主要零件…………………………………………………53.3 辊系视图……………………………………………… 73.4 装配图……………………………………………………8第四章压下结构设计……………………………………………94.1 压下结构介绍……………………………………………94.2 压下结构视图……………………………………………94.3 压下机构装配………………………………………………10第五章总的装配图………………………………………………13第六章小结………………………………………………………146.1 组员分工…………………………………………………… 146.2 心得与体会…………………………………………………156.3 参考文献……………………………………………………16精品文档---下载后可任意编辑第一章二辊轧机结构介绍该设备为低碳钢、有色金属板材冷轧实验设备。具有先进的轧制工艺参数计算机采集装置,可进行轧制过程的压力、转矩、电机功率、转速等参数的测量。因此、在该设备上可进行材料轧制工艺的讨论和冷轧件的开发。结构组成1 机架结构2 辊系结构 3 压下结构 第二章 机架结构介绍机架装置简介:组成:机架由操作侧机架和传动侧机架组成。功能:机架是轧钢机工作机座中最大的部件,承受着轴承座传来的全部轴承压力,用来固定下压机...
